2SD965 he心特性

• 高电流能力：集电极连续电流（Ic）达 5A，脉冲电流可达更高水平，适用于中小功率电机驱动、继电器控制等场景。
• 宽电压范围：集电极 - 发射极击穿电压（VCEO）为 20-30V，适配 12-24V 电源系统，可直接用于汽车辅助电路、工业设备控制等。
• 高增益与低损耗：
  • 直流电流增益（hFE）：230-800，支持精密信号放大。
  • 集电极 - 发射极饱和电压（VCE (sat)）：zui大值 1V（@Ic=600mA，Ib=50mA），显著降低导通损耗，提升能效。
• 高频响应：特征频率（fT）达 150MHz，支持射频电路及中高频信号处理，适用于通信设备和音频放大。

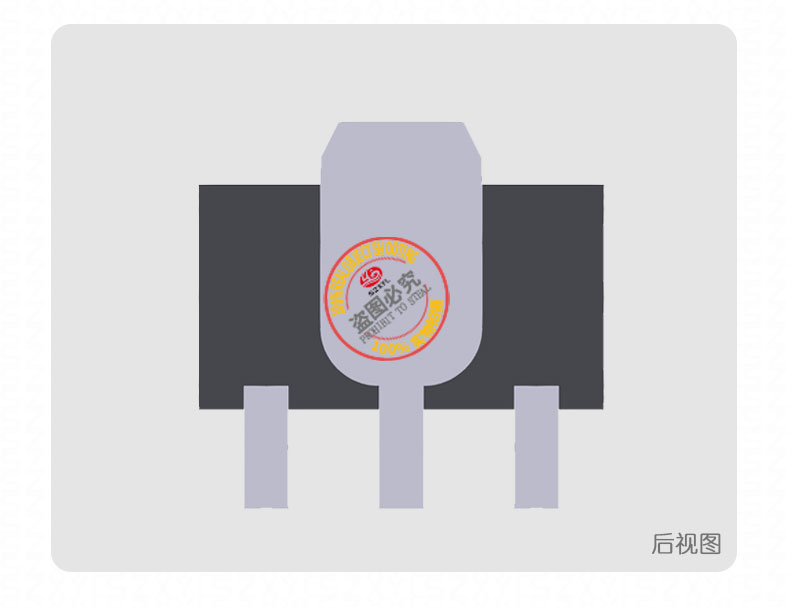

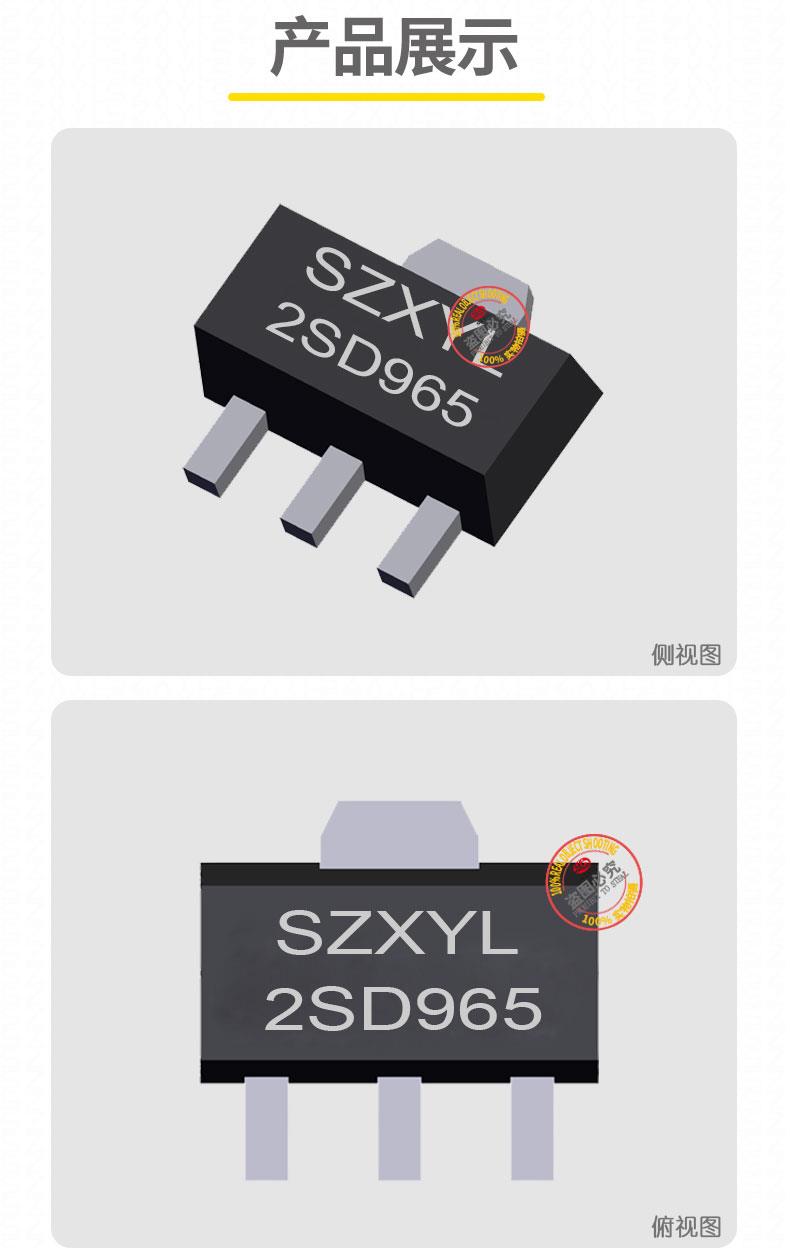

• 紧凑封装：
  • SOT-89-3L 封装：尺寸 4.5?2.5?1.5mm，引脚间距 1.5mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：基极（B）、集电极（C）、发射极（E），丝印通常为 “965R” 或 “D965”，便于快速识别。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • 环保ren证：RoHS 合规，符合欧盟有害物质限制指令，支持环保型产品设计。

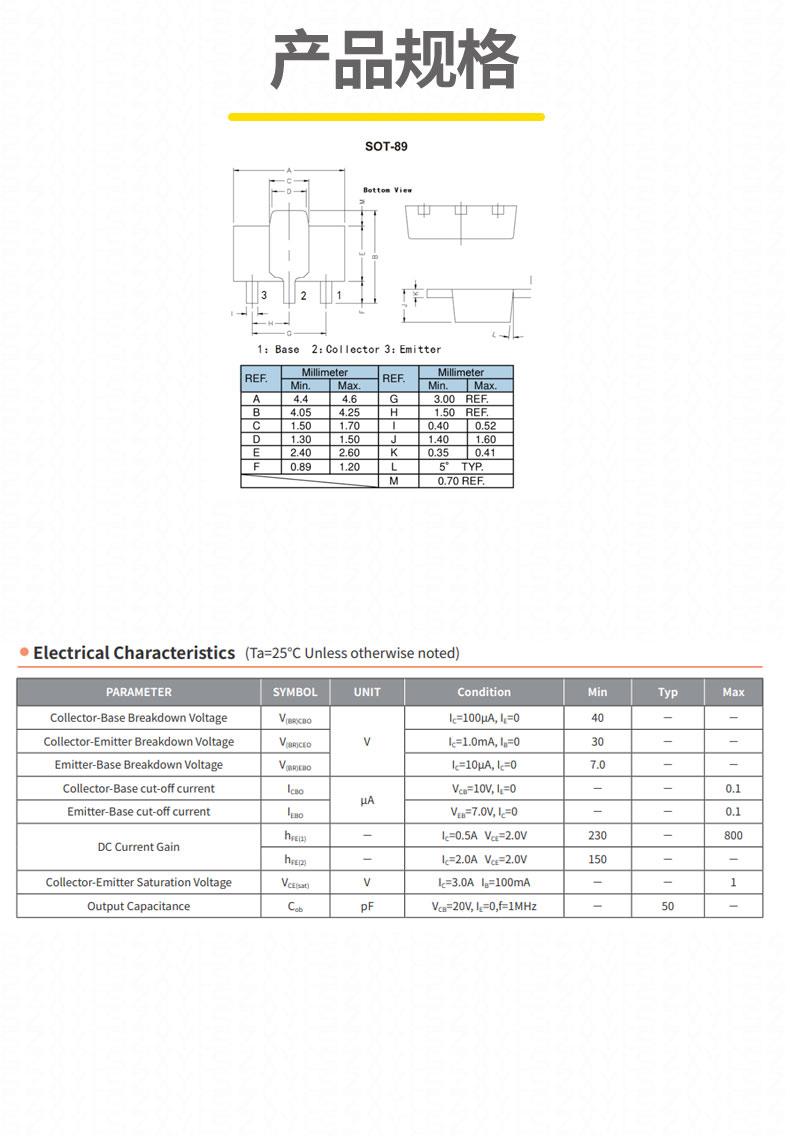

2SD965 技术参数

2SD965 典型应用

1. 电机驱动：凭借 5A 的连续电流能力，可直接驱动中小型步进电机或直流电机，例如在智能家居中作为 H 桥电路的驱动元件，实现电机正反转控制。
2. 电源管理：在 DC-DC 转换器中作为开关管，利用低饱和压降（1V）和高增益特性优化转换效率，支持 12-24V 输入电压范围。
3. LED 驱动：通过 PWM 信号控制 LED 亮度，低饱和压降可减少功率损耗，适用于汽车尾灯、工业照明等场景。
4. 音频放大：高增益（hFE=230-800）和低失真特性使其成为车载音响或zhuan业音频设备的理想选择。
5. 无线通信：150MHz 的特征频率支持 433MHz 以下频段的信号处理，可用于无线遥控开关等设备。

2SD965 SOT-89 凭借其高电流、宽电压和紧凑封装的特性，成为消费电子、汽车电子及工业控制领域的he心元件。
