FZT968 SOT-223 PNP 型功率晶体管产品描述

FZT968he心参数与特性

• 高电流与低电压能力：
  • 集电极 - 发射极电压（VCEO）：12V（zui大值），集电极连续电流（Ic）为 6A（Diodes 版本），脉冲电流可达 10A（典型值），适配 12V 以下低压大电流系统，如汽车启动电路、工业设备的电机驱动和消费电子的电源管理。
  • 超高电流增益与低饱和压降：直流电流增益（hFE）zui小值为 300（VCE=1V，Ic=500mA），支持微小信号的高效放大；集电极 - 发射极饱和电压（VCE (sat)）zui大值为 450mV（Ic=6A，Ib=250mA），显著降低导通损耗，提升能效。
  • 高频性能：特征频率（fT）为 80MHz（VCE=10V，Ic=1A），适用于中高频信号处理，如 PWM 调制电路和音频放大器的末级驱动。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 65℃至 %2B 150℃，适应工业环境和汽车电子应用。功率耗散（PC）为 3W（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 3.5W。

FZT968应用领域

1. 汽车电子：
   • 启动电路：在 12V 汽车启动系统中作为主开关管，利用 6A 电流能力实现高效控制，结合低饱和压降（450mV）降低能效损耗。
   • 车载电源管理：在车载充电器的辅助电路中作为信号放大器，支持宽输入电压范围（5-12V），优化体积和效率。
2. 工业控制：
   • 电机驱动：在 24V 工业机械臂中作为低侧驱动管，利用 6A 电流能力实现可靠控制，结合宽温度范围适应复杂环境。
   • 电源管理：在 48V 通信基站电源模块中作为低压侧开关管，支持宽输入电压范围（12-12V），适配储能系统和 DC-DC 转换器。
3. 消费电子：
   • 小家电控制：在智能吸尘器中作为电机驱动管，利用 6A 电流能力实现可靠控制，结合低饱和压降提升能效。
   • 电源管理：在手机无线充电器的辅助电路中作为信号放大器，支持宽输入电压范围（5-12V），优化体积和效率。
4. 通信设备：
   • 射频放大：在 5G 基站中作为射频信号放大器，利用 80MHz 特征频率实现中高频段信号处理，支持 Sub-6GHz 通信标准。
   • 电源管理：在基站电源模块中作为低压侧开关管，结合低饱和压降提升能效，适配 48V 输入系统。

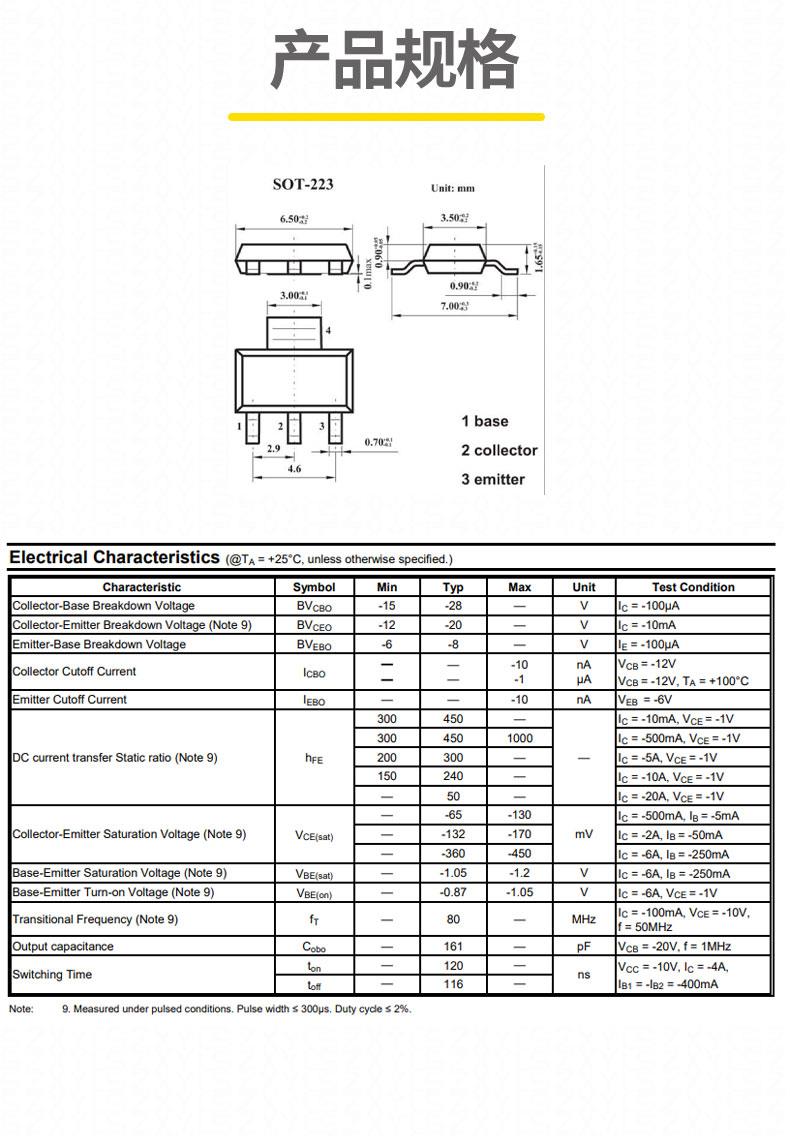

技术参数
