FZT949 SOT-223 PNP 型高电流功率晶体管产品描述

FZT949 he心参数与特性

• 高电流与低压适配能力：
  • 集电极 - 发射极电压（VCEO）：30V（zui大值），集电极连续电流（Ic）为 5.5A（Diodes 版本），脉冲电流可达 10A（典型值），适配 30V 以下低压系统，如汽车辅助电路、消费电子电源管理和小型电机驱动。
  • 高电流增益与低饱和压降：直流电流增益（hFE）zui小值为 100（VCE=1V，Ic=1A），支持低压场景的稳定驱动；集电极 - 发射极饱和电压（VCE (sat)）zui大值为 440mV（Ic=5.5A，Ib=500mA），有效降低导通损耗，提升能效。
  • 高频性能：特征频率（fT）为 100MHz（VCE=10V，Ic=1A），适用于中高频信号处理，如 PWM 调制电路和音频放大器的末级驱动。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 65℃至 %2B 150℃，适应工业环境和汽车电子应用。功率耗散（PC）为 3W（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 3.5W。

FZT949 应用领域

1. 汽车电子：
   • 低压驱动电路：在 12V 汽车启动系统中作为辅助驱动管，利用 30V 耐压和 5.5A 电流能力实现车灯控制、雨刮器电机驱动等功能，需并联快速恢复二极管（如 FR107）抑制反向电压尖峰。
   • 车载电源管理：在车载充电器的辅助电路中作为信号放大器，支持宽输入电压范围（5-30V），优化体积和效率。
2. 消费电子：
   • 小家电控制：在智能吸尘器电机驱动电路中作为高压开关管，利用 5.5A 电流能力实现可靠控制，结合宽温度范围适应复杂环境。
   • 电源管理：在手机无线充电器的辅助电路中作为信号放大器，支持宽输入电压范围（5-30V），优化体积和效率。
3. 工业控制：
   • 低压电机驱动：在 24V 工业机械臂中作为主开关管，利用 30V 耐压和 5.5A 电流能力实现高效控制，结合低饱和压降（440mV）降低能效损耗。
   • 电源管理：在 48V 通信基站电源模块中作为低压侧开关管，支持宽输入电压范围（12-30V），适配储能系统和 DC-DC 转换器。
4. 通信设备：
   • 射频放大：在 5G 基站中作为射频信号放大器，利用 100MHz 特征频率实现中高频段信号处理，支持 Sub-6GHz 通信标准。
   • 电源管理：在基站电源模块中作为低压侧开关管，结合低饱和压降提升能效，适配 48V 输入系统。

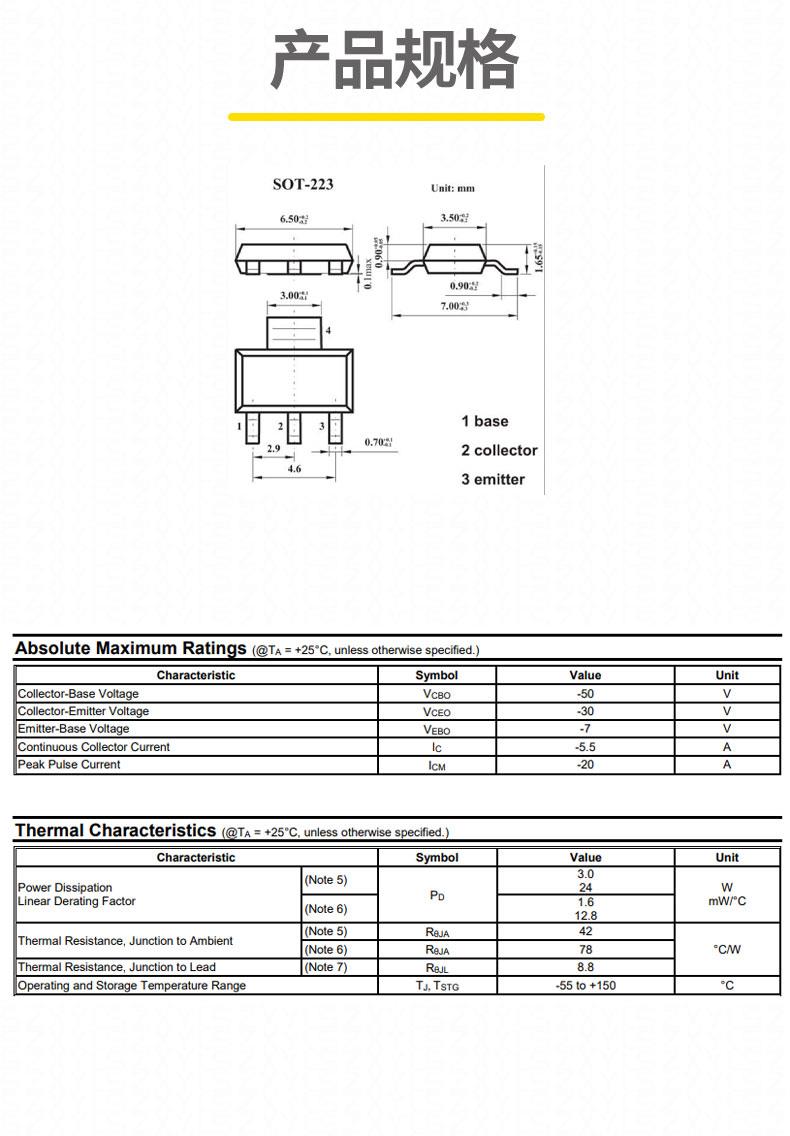

FZT949 技术参数

参数	数值 / 范围	测试条件
集电极 - 发射极电压（VCEO）	30V	持续工作
集电极电流（Ic）	5.5A（持续）	持续工作
直流电流增益（hFE）	100~300（分档）	VCE=1V，Ic=1A
集电极 - 发射极饱和电压（VCE (sat)）	≤440mV	Ic=5.5A，Ib=500mA
特征频率（fT）	100MHz	VCE=10V，Ic=1A
功率耗散（PC）	3W（TA=25℃）	环境温度 25℃
集电极输出电容（Cob）	30pF	VCB=10V，f=1MHz
