供应PZT5551 SOT-223 NPN 晶体管

型号/规格:

PZT5551

品牌/商标:

SZXYL

封装形式:

SOT-223

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

小功率

频率特性:

中频

极性:

NPN型

产品信息


PZT5551 SOT-223 NPN 型高压功率晶体管产品描述

PZT5551 he心参数与特性

PZT5551 SOT-223 是一款专为高压放大与开关应用设计的 NPN 型功率晶体管(BJT),采用表面贴装 SOT-223 封装。其he心参数与特性如下:

  • 高电压与中等电流适配能力
    • 集电极 - 发射极电压(VCEO):160V(zui大值),集电极连续电流(Ic)为 600mA(长电科技版本),脉冲电流可达 1.5A(典型值),适配 160V 以下高压系统
    • 稳定电流增益与低饱和压降:直流电流增益(hFE)范围为 150~240(VCE=1V,Ic=150mA),支持高压场景的稳定驱动;集电极 - 发射极饱和电压(VCE (sat))zui大值为 0.2V(Ib=15mA,Ic=150mA),显著降低导通损耗,提升能效。
    • 高频性能:特征频率(fT)为 200MHz(VCE=10V,Ic=20mA),适用于中高频信号处理,如 PWM 调制电路和高压音频放大器的末级驱动。
  • 宽温度范围:工作温度范围为 - 55℃至 %2B 150℃,存储温度范围 - 65℃至 %2B 150℃,适应工业环境和汽车电子应用。功率耗散(PC)为 2W(TA=25℃),若采用陶瓷基板(40mm?40mm),功率耗散可达 2.5W,热阻(RθJA)为 62.5℃/W(自然对流条件下)。

PZT5551 应用领域

  1. 汽车电子
    • 点火系统:在 12V 汽车点火线圈驱动电路中作为高压开关管,利用 160V 耐压和 600mA 电流能力实现可靠控制,结合续流二极管抑制反向电压尖峰。
    • 电源管理:在车载充电器的辅助电路中作为信号放大器,支持宽输入电压范围(12-40V),优化体积和效率。例如,在 24V 汽车启动系统中作为辅助驱动管,并联快速恢复二极管保护电路。
  2. 工业控制
    • 高压电机驱动:在 48V 工业机械臂中作为辅助驱动管,利用 160V 耐压和 600mA 电流能力实现高效控制,结合低饱和压降(0.2V)降低能效损耗。
    • PWM 风扇控制器:在服务器散热系统中作为驱动晶体管,利用 200MHz 高频特性实现 PWM 信号转换,结合 RC 网络抑制电磁干扰,适配 24V 无刷风扇驱动。
  3. 通信设备
    • 射频放大:在 5G 基站中作为射频信号放大器,利用 200MHz 特征频率实现中高频段信号处理,支持 Sub-6GHz 通信标准。
    • 电源管理:在基站电源模块中作为高压侧开关管,结合低饱和压降提升能效,适配 48V 输入系统。
  4. 消费电子
    • 高压电源:在笔记本电脑适配器的过压保护电路中作为信号放大器,支持宽输入电压范围(5-160V),优化体积和效率。例如,在 19V 笔记本充电器中,结合稳压二极管 BZT52H 实现 LDO 功能,输出稳定电压。
    • 小家电控制:在高压吸尘器电机驱动电路中作为高压开关管,利用 160V 耐压和 600mA 电流能力实现可靠控制,结合宽温度范围适应复杂环境。

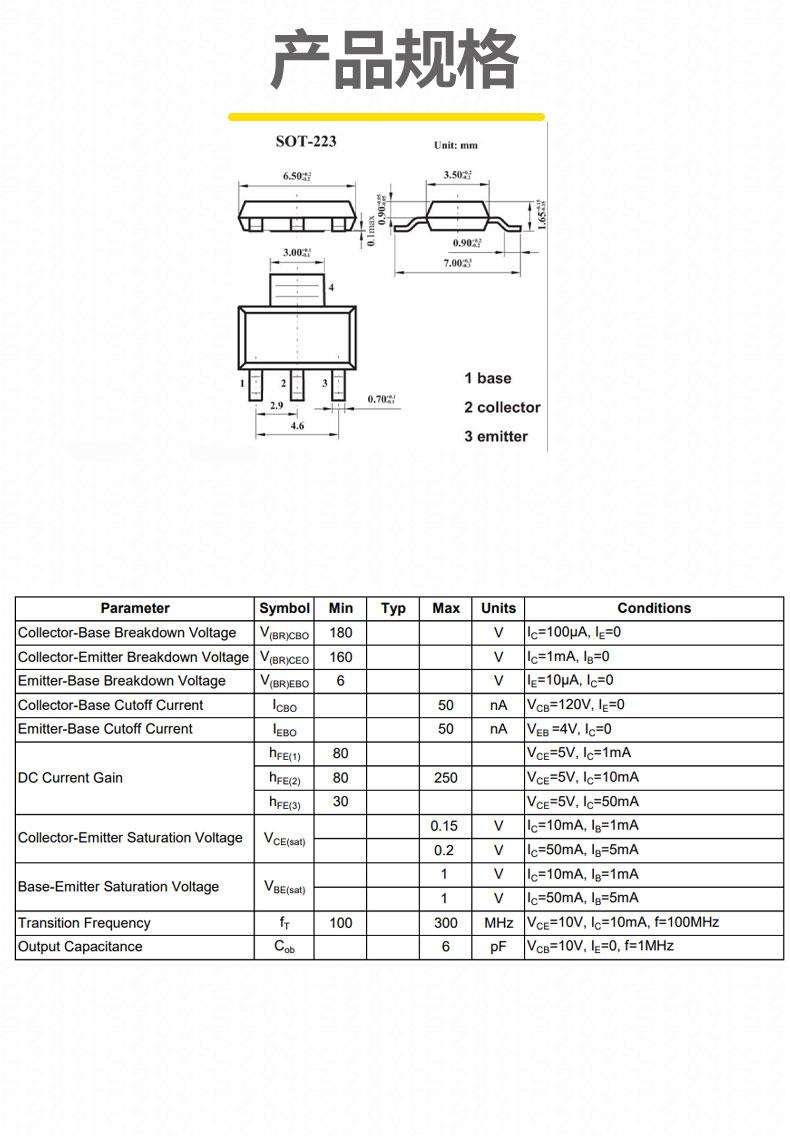

PZT5551 技术参数

参数数值 / 范围测试条件
集电极 - 发射极电压(VCEO)160V持续工作
集电极电流(Ic)600mA(持续)持续工作
直流电流增益(hFE)150~240(分档)VCE=1V,Ic=150mA
集电极 - 发射极饱和电压(VCE (sat))≤0.2VIb=15mA,Ic=150mA
特征频率(fT)200MHzVCE=10V,Ic=20mA
功率耗散(PC)2W(TA=25℃)环境温度 25℃
集电极输出电容(Cob)8.5pFVCB=5V,f=1MHz
