PZTA06he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：80V，可承受高电压环境，适用于需要宽电压范围的电路。
  • 集电极电流（IC）：500mA，满足中等电流负载需求，适合信号放大与开关控制。
  • 直流电流增益（hFE）：典型值 100，确保稳定的信号放大能力。
  • 特征频率（fT）：100MHz，支持高频信号处理，适用于通信设备等场景。
  • 耗散功率（PD）：1W，配合 SOT-223 封装的散热设计，可在持续工作中保持稳定。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C，适应极端环境下的可靠运行。
  • 湿度敏感性等级（MSL）：1 级，无存储时间限制，便于长期库存管理。

  • 关键参数

    参数	数值 / 特性	来源依据
    类型	NPN 双极型晶体管
    封装	SOT-223（表面贴装）
    电压（VCEO）	80V
    电流（Ic）	500mA
    功率（Pd）	1W
    频率（fT）	100MHz
    包装	编带（3000 个 / 盘）

    • zui大耗散功率（Pd）为1W，符合小功率标准（通常≤1W）。
    • 过渡频率（fT）为100MHz，显著高于低频晶体管的几十 kHz 范围。
    • 测试条件明确在100MHz下测量，且参数表中未限制低频应用。
    • 同类产品（如 PZTA56）的 fT 为 50MHz，仍归类为高频。

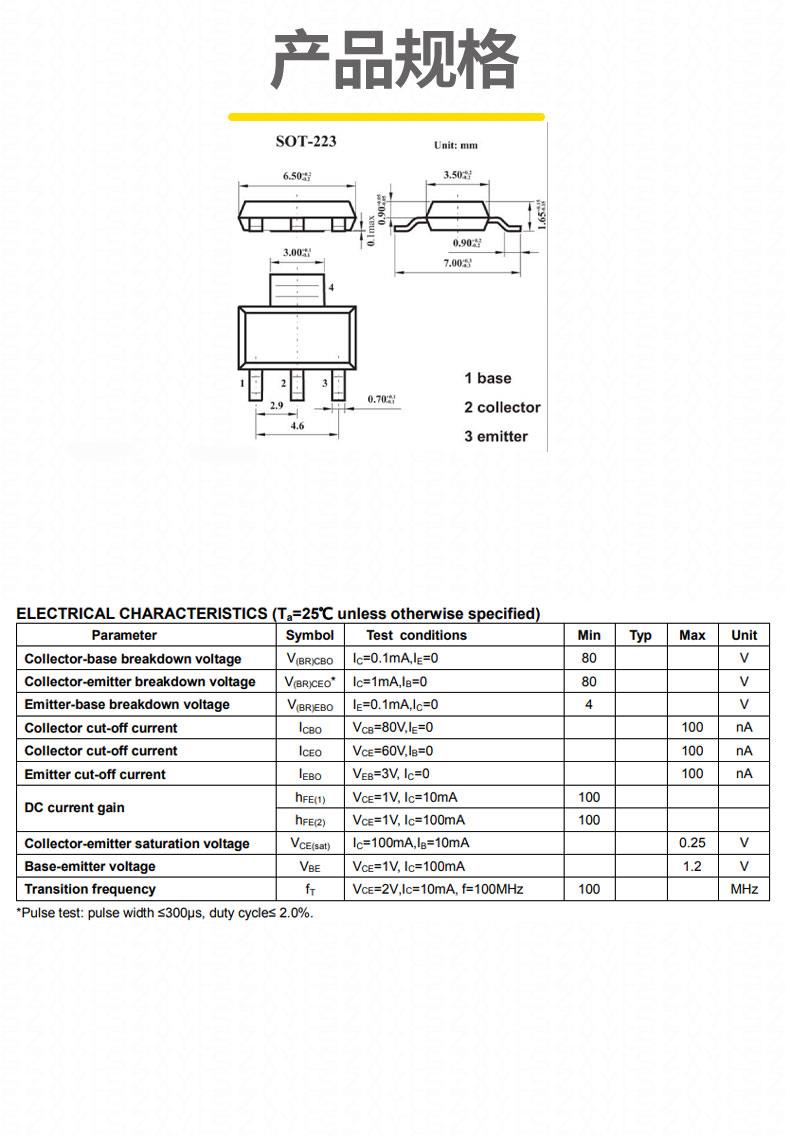

PZTA06封装与结构

• 封装形式：SOT-223（4 引脚），尺寸为 4.5?3.5mm，适合表面贴装（SMD），节省 PCB 空间。
• 引脚配置：1 脚基极（B）、2 脚发射极（E）、3 脚集电极（C），符合行业标准，便于设计与焊接。
• 散热设计：背部导热焊盘优化散热性能，与 DPAK 封装兼容，可直接替换。

应用领域

• 通信设备：网络模块、信号放大器。
• 消费电子：3C 数码产品、家用电器。
• 工业控制：电源管理、电机驱动。
• 音频电路：平衡耳放、音频放大器。
• 精密仪器：压电陶瓷驱动器控制。

合规与可靠性

• 环保ren证：符合 RoHS 标准，满足绿色制造要求。
• 质量保证：原厂封装，通过严格测试，确保批次一致性。

PZTA06 SOT-223 凭借其宽电压、高增益、低功耗和紧凑封装的优势，成为追求性能与成本平衡的理想选择，适用于从基础放大到复杂控制的多样化电路设计。
