深圳市新亿利电子有限公司

FZT1151Ahe心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：-40V，支持宽电压范围的稳定运行。
  • 集电极电流（IC）：连续 3A，脉冲 5A，可满足中等功率负载需求。
  • 直流电流增益（hFE）：zui小值 250@500mA、2V，确保高增益信号放大能力。
  • 特征频率（fT）：145MHz，适用于高频信号处理。
  • 低饱和电压：300mV@250mA、3A，显著降低导通损耗，提升能效。
  • 耗散功率（PD）：2.5W，配合 SOT-223 封装的散热设计，支持持续高负载工作。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C，适应极端环境下的可靠运行。
  • 湿度敏感性等级（MSL）：1 级，无存储时间限制，便于长期库存管理。

封装与结构

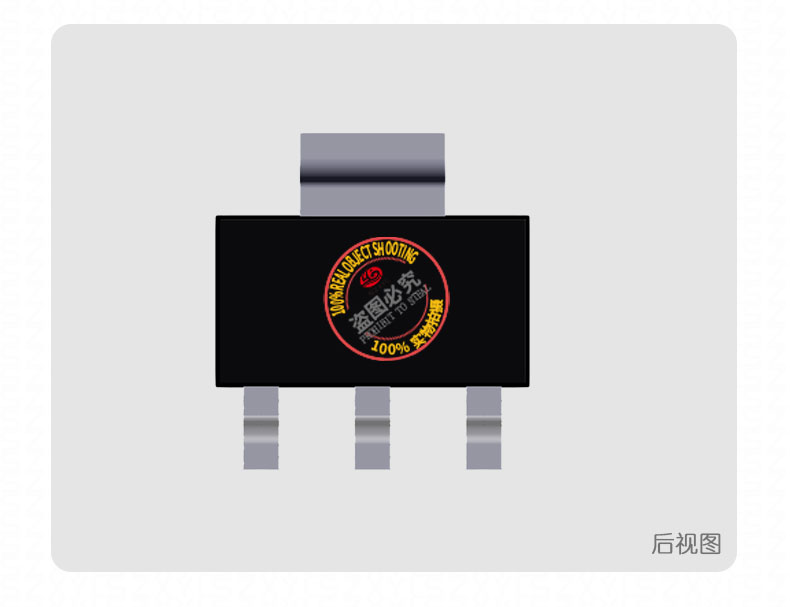

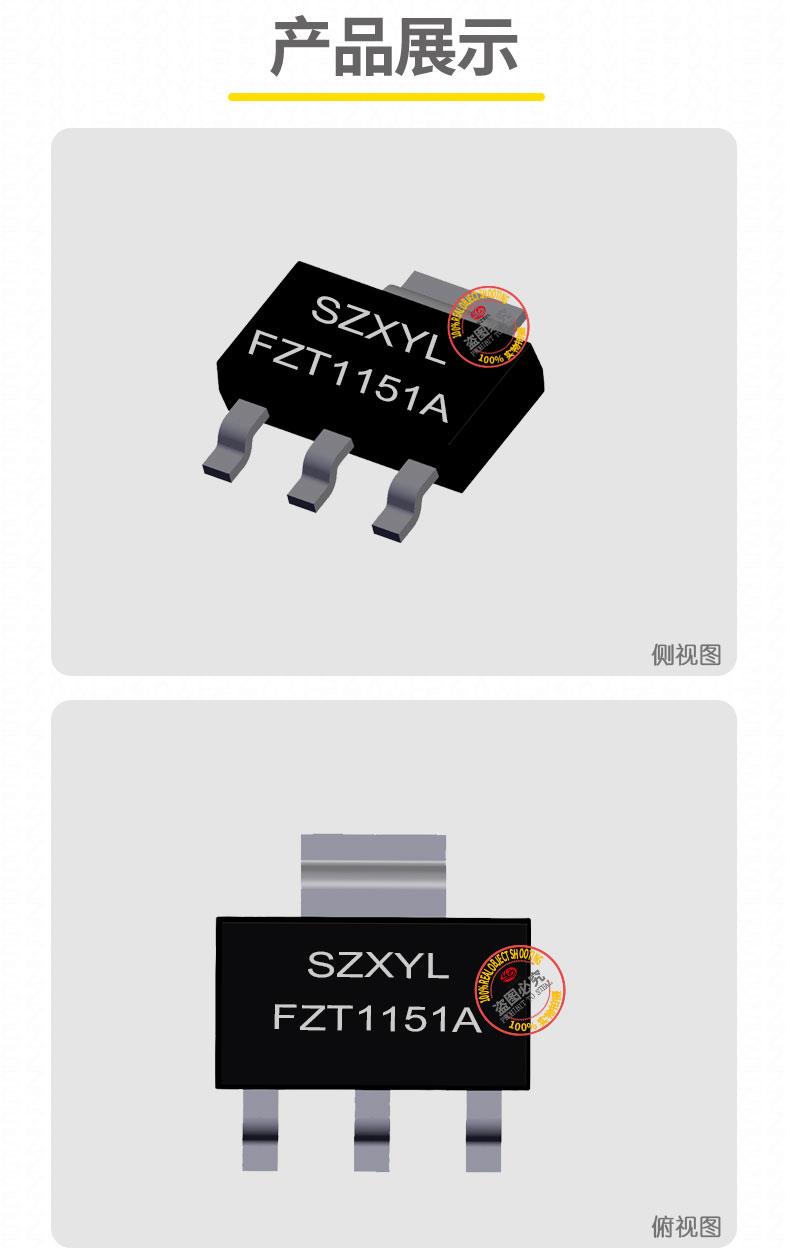

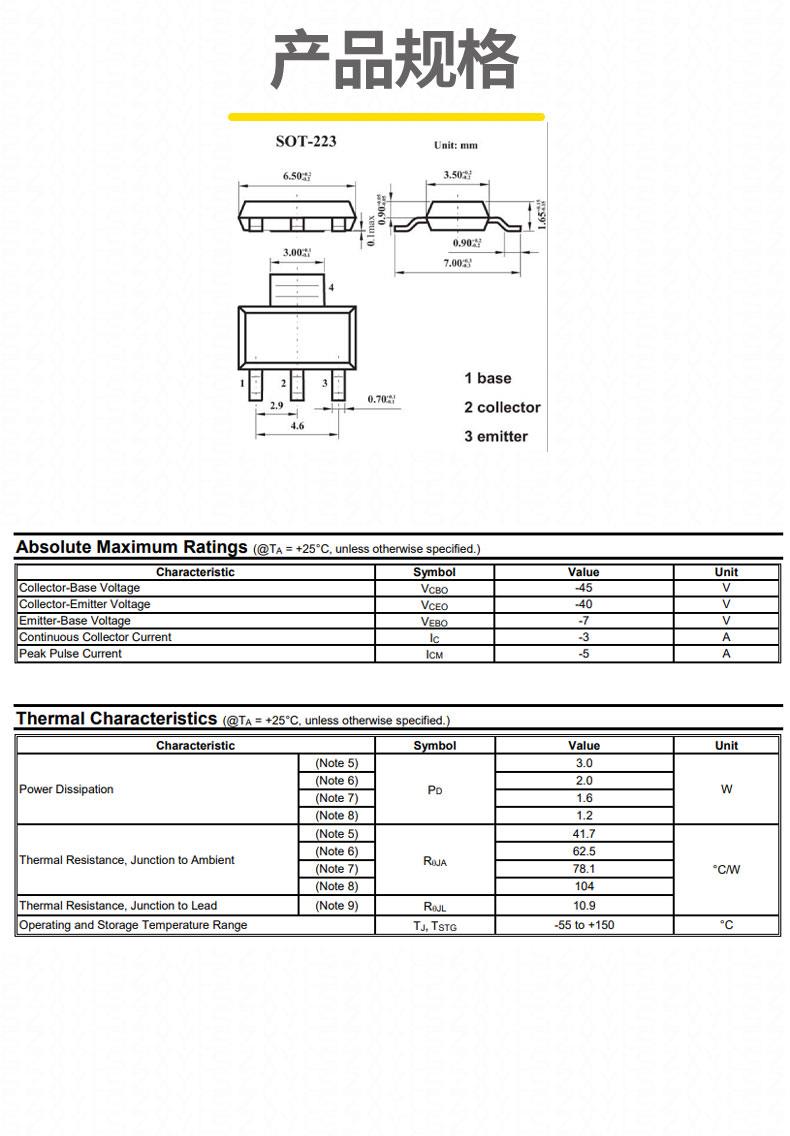

• 封装形式：SOT-223（3 引脚），尺寸 4.5?3.5mm，符合 JEDEC 标准，支持自动化贴片生产。
• 引脚配置：1 脚基极（B）、2 脚发射极（E）、3 脚集电极（C），兼容行业标准设计。
• 散热优化：背部导热焊盘提升散热效率，可直接替换 DPAK 封装器件。

FZT1151A应用领域

• 电源管理：DC-DC 转换器、线性稳压器的开关控制。
• 电机驱动：小型直流电机、步进电机的 H 桥电路。
• 音频放大：低失真音频放大器、耳机驱动电路。
• 汽车电子：车窗升降器、座椅调节模块的控制电路。
• 工业控制：电磁阀驱动、传感器信号调理。

合规与可靠性

• 环保ren证：符合 RoHS 标准，无铅化生产，满足绿色制造要求。
• 质量保证：原厂封装，通过高温反偏（HTRB）、高加速应力测试（HALT），确保批次一致性。

包装与供货

• 包装形式：卷带包装（Reel），标准盘装量 3000pcs，支持 SMD 产线自动化上料。
• 供货状态：现货充足

技术优势

1. 高增益设计：hFE zui小值 250，适用于需要高灵敏度信号放大的精密仪器。
2. 快速开关特性：145MHz 特征频率与低存储时间，满足高频切换需求。
3. 低饱和电压：300mV@3A 的 VCE (sat)，显著降低导通损耗，提升系统能效。
4. 宽温度范围：-55?C 至 %2B 150?C 工作区间，适合汽车、工业等严苛环境。

FZT1151A SOT-223 凭借其高电流处理能力、低饱和压降和宽温度范围，成为追求高性能与可靠性的理想选择，尤其适用于对能效和稳定性要求严格的工业控制、汽车电子及消费类设备。
