FZT853 he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：100V，支持宽电压范围的稳定运行，尤其适合高压应用。
  • 集电极电流（IC）：连续 6A，脉冲电流能力需参考规格书，可满足大功率负载需求。
  • 直流电流增益（hFE）：zui小值 100@2A、2V，确保信号放大能力。
  • 特征频率（fT）：130MHz，适用于中高频信号处理。
  • 低饱和电压：340mV@500mA、5A，显著降低导通损耗，提升能效。
  • 耗散功率（PD）：3W，配合 SOT-223 封装的散热设计，支持持续高负载工作。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C（参考同类产品特性），适应极端环境下的可靠运行。
  • 湿度敏感性等级（MSL）：1 级，无存储时间限制，便于长期库存管理。

FZT853 封装与结构

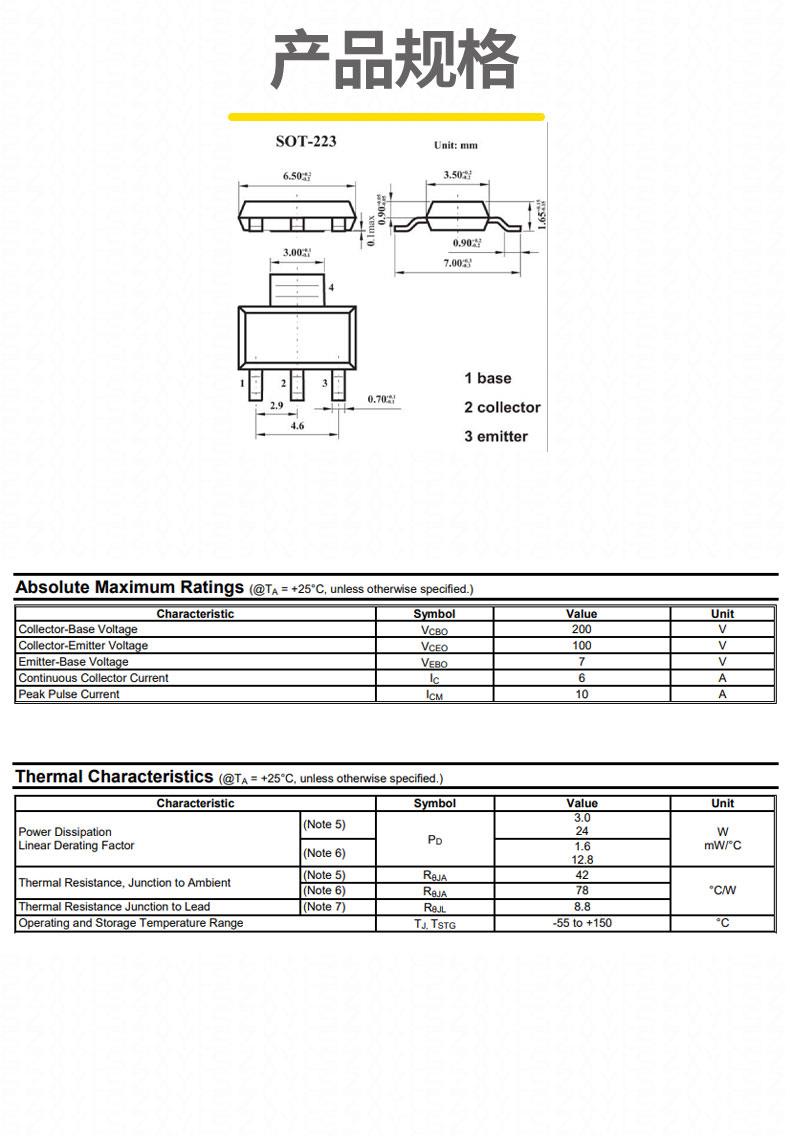

• 封装形式：SOT-223（3 引脚），尺寸 4.5?3.5mm，符合 JEDEC 标准，支持自动化贴片生产。
• 引脚配置：1 脚基极（B）、2 脚发射极（E）、3 脚集电极（C），兼容行业标准设计。
• 散热优化：背部导热焊盘提升散热效率，可直接替换 DPAK 封装器件。

应用领域

• 高压电源管理：DC-DC 转换器、线性稳压器的开关控制，凭借 100V 高电压特性支持宽输入电压范围。
• 工业控制：电磁阀驱动、传感器信号调理，3W 耗散功率支持长时间稳定运行。
• 电机驱动：小型直流电机、步进电机的 H 桥电路，支持 6A 连续电流输出，满足高扭矩需求。
• 汽车电子：车窗升降器、座椅调节模块的控制电路，宽温度范围（-55?C 至 %2B 150?C）适应车载环境。
• 高压逆变器：适用于需要高电压切换的工业设备，如太阳能逆变器、高压电机驱动电路。

合规与可靠性

• 环保ren证：部分批次符合 RoHS 标准，满足绿色制造要求。
• 质量保证：原厂封装，通过高温反偏（HTRB）等可靠性测试，确保批次一致性。

技术优势

1. 高电压处理能力：100V 集电极 - 发射极电压，适用于高压电源、工业控制等场景。
2. 低饱和电压设计：340mV@5A 的 VCE (sat)，显著降低导通损耗，提升系统能效。
3. 宽温度范围：-55?C 至 %2B 150?C 工作区间，适合汽车、工业等严苛环境。
4. 稳定的信号放大：130MHz 特征频率与 hFE≥100 的设计，确保中高频信号处理的精准性。

FZT853 SOT-223 凭借其高电压耐受性、大电流处理能力和低饱和压降，成为追求高性能与可靠性的理想选择，尤其适用于对能效和稳定性要求严格的工业控制、汽车电子及高压设备。
