FZT855 he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：150V，支持宽电压范围的稳定运行，尤其适合高压应用。
  • 集电极电流（IC）：连续 5A，脉冲电流能力达 10A，可满足大功率负载需求。
  • 直流电流增益（hFE）：zui小值 100@1A、5V，确保信号放大能力。
  • 特征频率（fT）：90MHz，适用于中高频信号处理。
  • 低饱和电压：355mV@500mA、5A（测试条件：Ic=5A, Ib=500mA），显著降低导通损耗，提升能效；在低电流场景下（如 Ic=1A, Ib=100mA），VCE (sat) 可低至 110mV，进一步优化轻载效率。
  • 耗散功率（PD）：3W，配合 SOT-223 封装的散热设计，支持持续高负载工作。
  • 导通电阻（RCE (sat)）：50mΩ，实现低等效导通损耗，适用于对能效敏感的电路。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C，适应极端环境下的可靠运行。
  • 湿度敏感性等级（MSL）：1 级，无存储时间限制，便于长期库存管理。

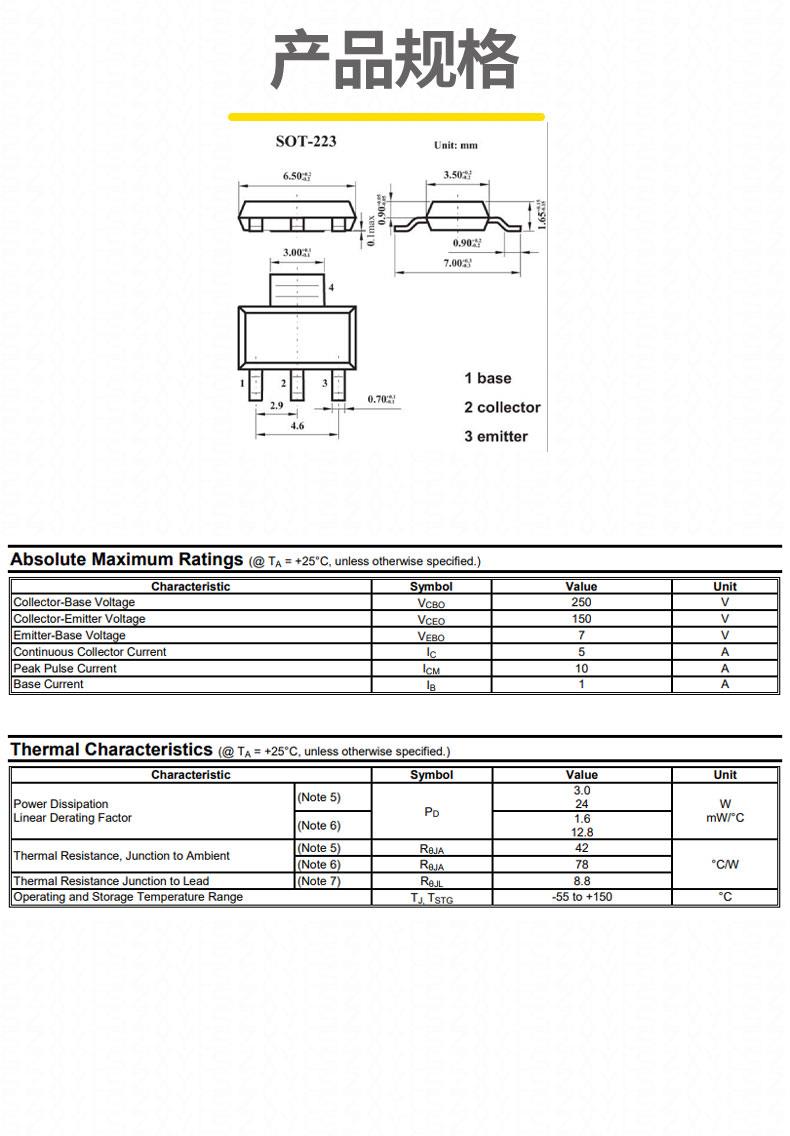

FZT855 封装与结构

• 封装形式：SOT-223（3 引脚），尺寸 4.5?3.5mm，符合 JEDEC 标准，支持自动化贴片生产。
• 引脚配置：1 脚基极（B）、2 脚发射极（E）、3 脚集电极（C），兼容行业标准设计。
• 散热优化：背部导热焊盘提升散热效率，可直接替换 DPAK 封装器件，降低 PCB 布局复杂度。

应用领域

• 汽车电子：车窗升降器、座椅调节模块的控制电路，支持 5A 连续电流输出及宽温度范围（-55?C 至 %2B 150?C），满足车载环境严苛要求。
• 工业控制：电磁阀驱动、传感器信号调理，3W 耗散功率支持长时间稳定运行，150V 高电压特性适应工业设备的复杂工况。
• 电机驱动：小型直流电机、步进电机的 H 桥电路，10A 脉冲电流能力可应对瞬时高扭矩需求。
• 高压电源管理：DC-DC 转换器、线性稳压器的开关控制，150V 电压耐受性支持宽输入电压范围。
• 消费电子：高压逆变器、充电器的功率切换，低饱和电压设计可提升系统能效。

合规与可靠性

• 环保ren证：符合 RoHS 标准，无铅化生产，满足绿色制造要求。
• 质量保证：原厂封装，通过高温反偏（HTRB）等可靠性测试，确保批次一致性；汽车级型号（如 FZT855Q）符合 AEC-Q101 标准，适用于车载应用。

技术优势

1. 高电流处理能力：5A 连续集电极电流与 10A 脉冲电流设计，适用于高负载驱动场景。
2. 低饱和电压优化：355mV@5A 的 VCE (sat) 与 50mΩ 导通电阻，显著降低导通损耗，提升能效。
3. 宽温度范围：-55?C 至 %2B 150?C 工作区间，适合汽车、工业等严苛环境。
4. 稳定的信号放大：90MHz 特征频率与 hFE≥100 的设计，确保中高频信号处理的精准性。

FZT855 SOT-223 凭借其高压耐受性、大电流处理能力和低饱和压降，成为追求高性能与可靠性的理想选择，尤其适用于对能效和稳定性要求严格的汽车电子、工业控制及高压设备。
