FZT849he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：30V，适用于低压电源及消费类设备的稳定运行。
  • 集电极电流（IC）：连续 7A，可满足高负载驱动需求，脉冲电流能力适配瞬时高扭矩场景。
  • 直流电流增益（hFE）：zui小值 100@1A、1V，确保信号放大的稳定性。
  • 特征频率（fT）：100MHz，支持中高频信号处理，如电机驱动的 PWM 控制。
  • 低饱和电压：350mV@300mA、6.5A（测试条件：Ic=6.5A, Ib=300mA），显著降低导通损耗，提升能效。
  • 耗散功率（PD）：3W，配合 SOT-223 封装的背部导热焊盘设计，支持持续高负载工作。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C（参考同系列产品特性），适应工业、汽车等严苛环境。
  • 湿度敏感性等级（MSL）：1 级（参考同系列产品），无存储时间限制，便于长期库存管理。

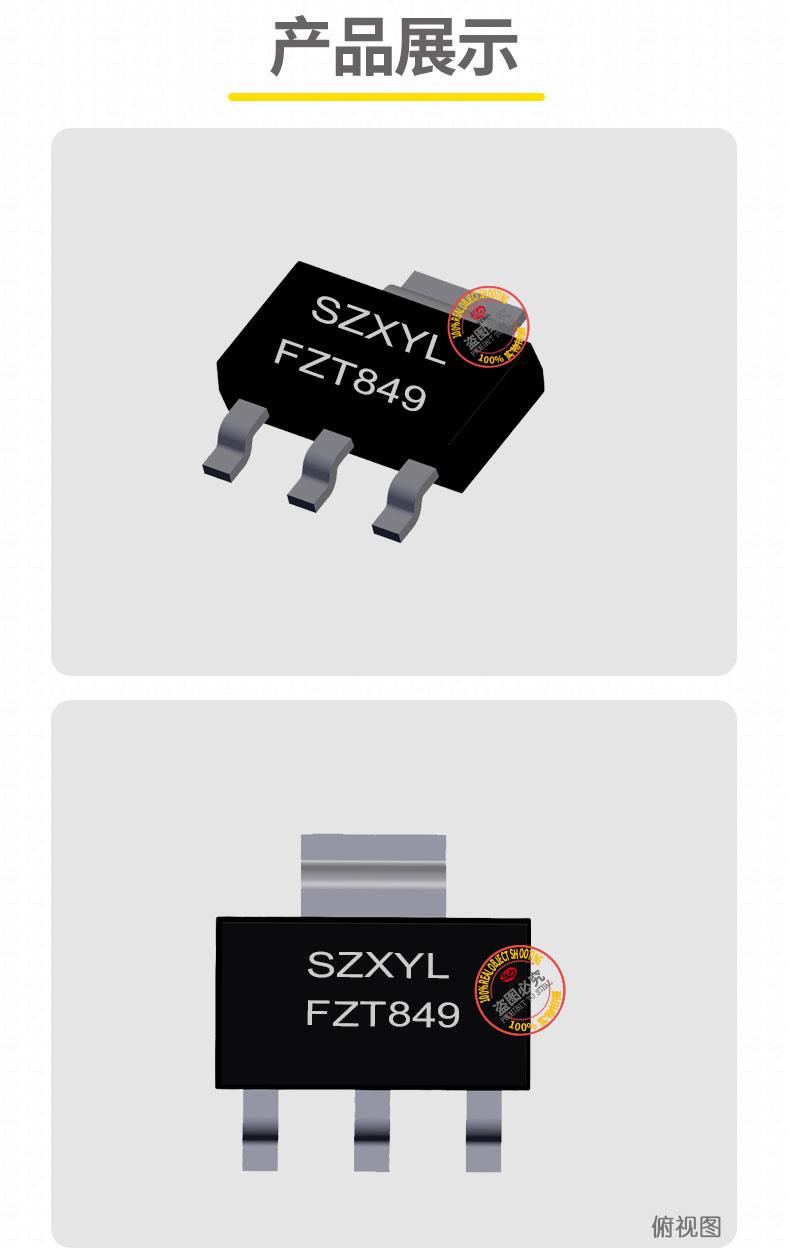

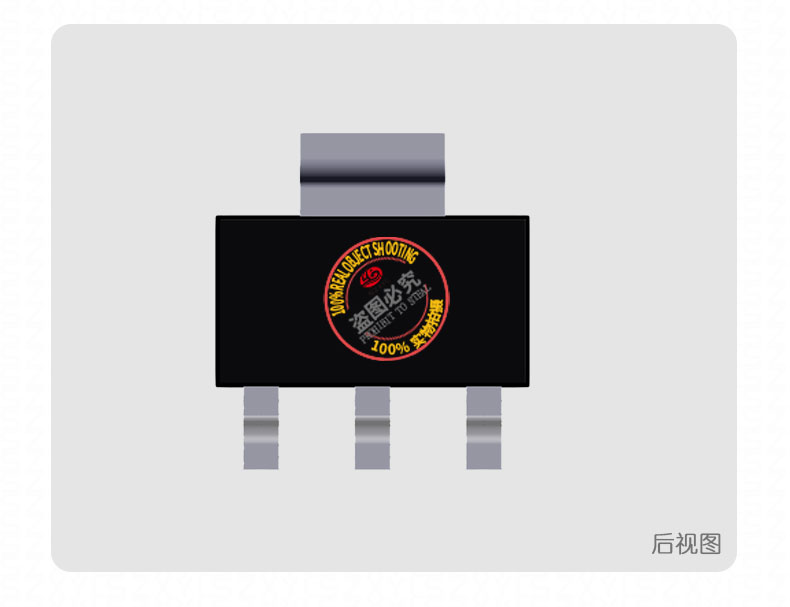

FZT849封装与结构

• 封装形式：SOT-223（3 引脚），尺寸 4.5?3.5mm，符合 JEDEC 标准，支持自动化贴片生产。
• 引脚配置：1 脚基极（B）、2 脚发射极（E）、3 脚集电极（C），兼容行业标准设计。
• 散热优化：背部导热焊盘提升散热效率，可直接替换 DPAK 封装器件，降低 PCB 布局复杂度。

应用领域

• 消费电子：充电器、适配器的功率切换，30V 电压耐受性支持宽输入电压范围；智能家居设备如电动窗帘、智能插座的电机控制模块。
• 工业控制：电磁阀驱动、传感器信号调理，3W 耗散功率支持长时间稳定运行；小型 PLC 的 IO 模块中实现高效电流控制。
• 电机驱动：直流电机、步进电机的 H 桥电路，7A 连续电流输出满足高扭矩需求；无人机、机器人的关节驱动器。
• 电源管理：DC-DC 转换器、线性稳压器的开关控制，低饱和电压设计可提升系统能效。
• 汽车电子：车载娱乐系统、座椅调节模块的控制电路，宽温度范围适应车内复杂环境。

合规与可靠性

• 环保ren证：符合 RoHS 标准，无铅化生产，满足绿色制造要求。
• 质量保证：原厂封装，通过高温反偏（HTRB）等可靠性测试，确保批次一致性

技术优势

1. 高电流处理能力：7A 连续集电极电流设计，适用于高负载驱动场景，如电机控制模块。
2. 低饱和电压优化：350mV@6.5A 的 VCE (sat)，显著降低导通损耗，提升能效，尤其适合对功耗敏感的应用。
3. 宽温度范围：-55?C 至 %2B 150?C 工作区间，适合汽车、工业等严苛环境。
4. 稳定的信号放大：100MHz 特征频率与 hFE≥100 的设计，确保中高频信号处理的精准性。

FZT849 SOT-223 凭借其低压耐受性、大电流处理能力和低饱和压降，成为追求高性能与可靠性的理想选择，尤其适用于对能效和稳定性要求严格的消费电子、工业控制及电源管理设备。
