供应FZT749 SOT-223 PNP 晶体管

型号/规格:

FZT749

品牌/商标:

SZXYL

封装形式:

SOT-223

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

中功率

频率特性:

高频

极性:

PNP型

产品信息

FZT749 是一款PNP 型双极型晶体管(BJT),采用SOT-223 表面贴装封装,专为低压大电流场景优化,适用于电源管理、电池充电及工业控制等领域。以下是其详细产品描述:

FZT749 he心参数与特性

  • 电气性能
    • 集电极 - 发射极电压(VCEO):25V,适用于低压电源及中小功率驱动场景。
    • 集电极电流(IC):连续 3A,可满足高负载驱动需求,脉冲电流能力适配瞬时高扭矩场景。
    • 直流电流增益(hFE):zui小值 100@1A、2V,典型值范围 70-300,确保信号放大的稳定性与灵活性。
    • 特征频率(fT):160MHz(典型值),支持中高频信号处理,如电机驱动的 PWM 控制。
    • 低饱和电压:600mV@300mA、3A(测试条件:Ic=3A, Ib=300mA),显著降低导通损耗,提升能效。
    • 耗散功率(PD):2W(SOT-223 封装典型值),配合背部导热焊盘设计,支持持续高负载工作。
  • 工作范围
    • 温度范围:-55?C 至 %2B 150?C,适应工业、汽车等严苛环境。
    • 湿度敏感性等级(MSL):1 级(无限),无存储时间限制,便于长期库存管理。

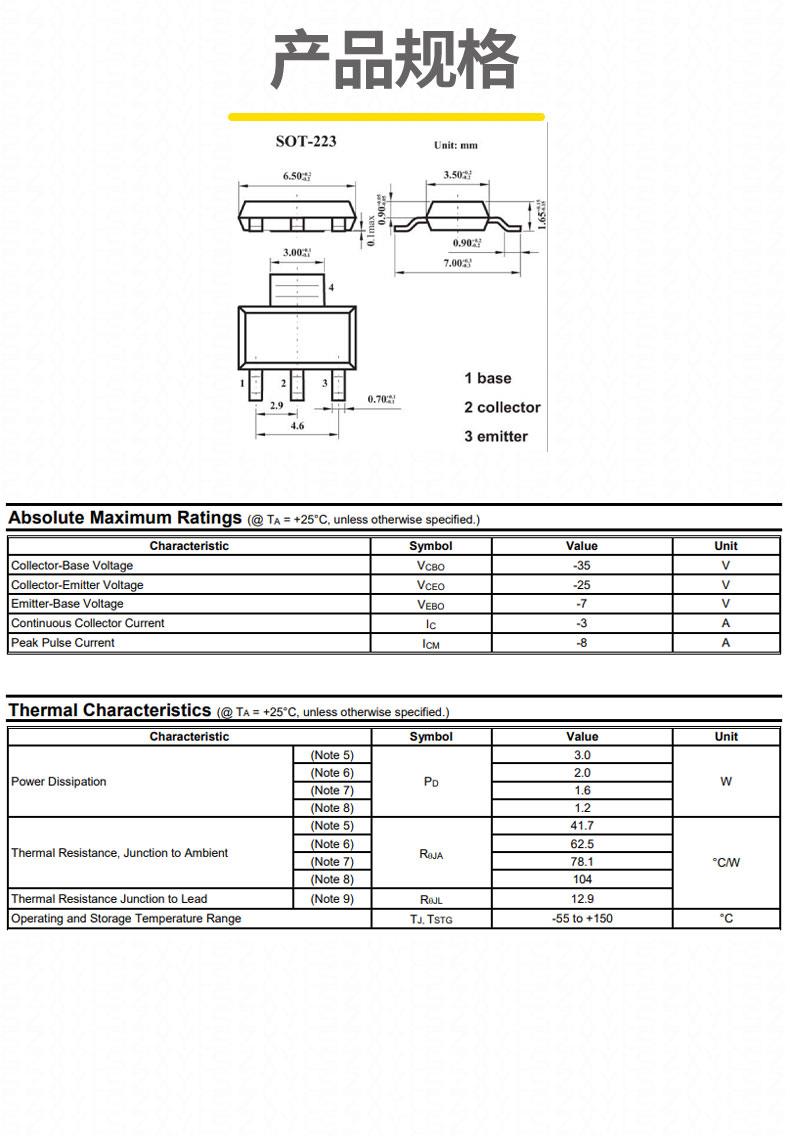

封装与结构

  • 封装形式:SOT-223(3 引脚),尺寸 4.5?3.5mm,符合 JEDEC 标准,支持自动化贴片生产。
  • 引脚配置:1 脚基极(B)、2 脚发射极(E)、3 脚集电极(C),兼容行业标准设计。
  • 散热优化:背部大面积导热焊盘提升散热效率,可直接替换 DPAK 封装器件,降低 PCB 布局复杂度。

FZT749 应用领域

  • 电源管理
    • 电池充电电路:与 MAX687 等线性稳压器配合,实现 1A 扩流输出,适用于锂离子电池充电器的电压调节。
    • DC-DC 转换器:低饱和电压设计可提升系统能效,支持宽输入电压范围(2.7V~11V)。
  • 工业控制
    • 传感器信号调理:25V 电压耐受性支持宽输入范围,适用于 PLC 的 IO 模块及高压电磁阀驱动。
    • 电机驱动:3A 连续电流输出满足中小扭矩需求,可用于步进电机的 H 桥电路。
  • 消费电子
    • 智能家居系统:在家庭智能环境控制器中作为电源扩流器件,确保稳定供电。
    • 音频放大:高电流增益(hFE≥100)适用于前级放大器的 MM/MC 唱放电路。

技术优势

  1. 低压大电流处理:25V 电压耐受性与 3A 连续电流设计,适用于低压高负载场景,如电池充电模块。
  2. 低饱和电压优化:600mV@3A 的 VCE (sat),显著降低导通损耗,提升能效,尤其适合对功耗敏感的应用。
  3. 宽温度范围:-55?C 至 %2B 150?C 工作区间,适合汽车、工业等严苛环境。
  4. 稳定的信号放大:160MHz 特征频率与 hFE≥100 的设计,确保中高频信号处理的精准性。

FZT749 SOT-223 凭借其低压耐受性、大电流处理能力和低饱和压降,成为追求高性能与可靠性的理想选择,尤其适用于对能效和稳定性要求严格的电源管理、工业控制及消费电子领域。
