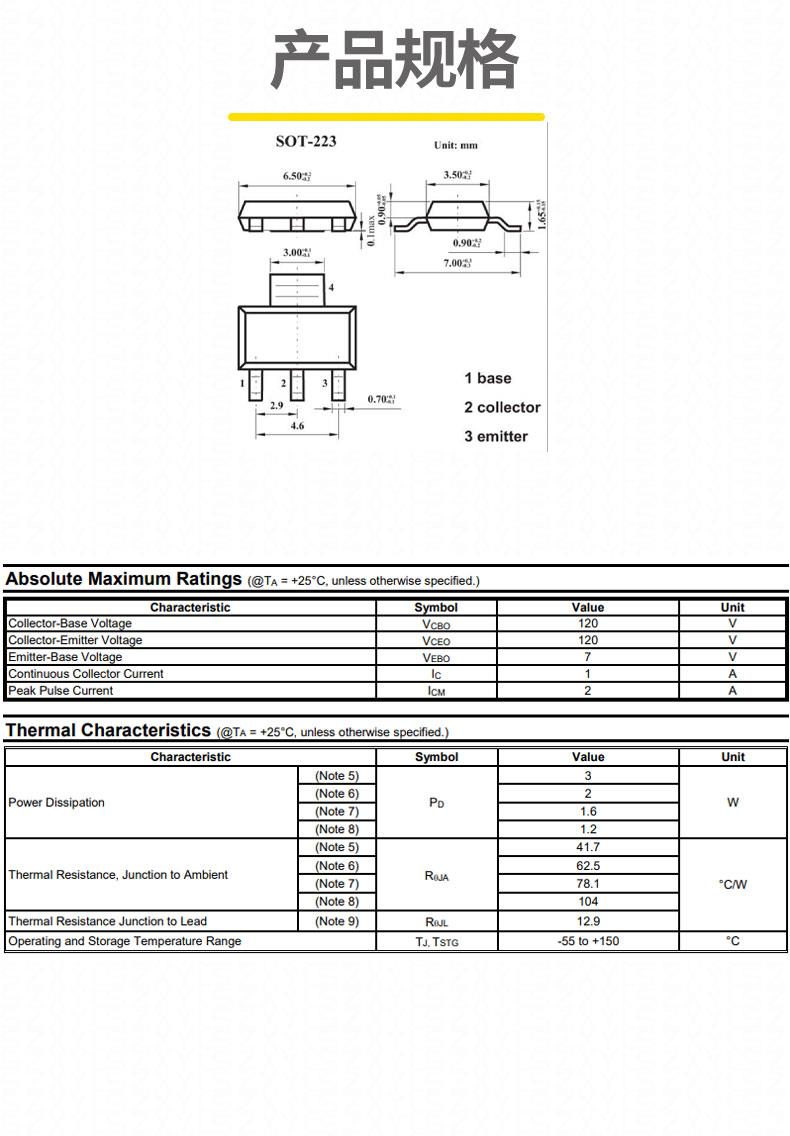

供应FZT694B SOT-223 NPN 晶体管

型号/规格:

FZT694B

品牌/商标:

SZXYL

封装形式:

SOT-223

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

中功率

频率特性:

高频

极性:

NPN型

产品信息

FZT694B 是一款NPN 型双极晶体管,采用SOT-223 表面贴装封装,专为高压大电流场景优化,适用于工业控制、电源管理及电机驱动等领域。以下是其详细产品描述:

FZT694B he心参数与特性

  • 电气性能
    • 集电极 - 发射极电压(VCEO):120V,支持高压电源及工业设备的稳定运行,适用于 110V/220V 交流转直流后的高压直流母线控制。
    • 集电极电流(IC):连续 1A,可满足中小功率驱动需求,脉冲电流能力适配瞬时高负载场景,如电磁阀的快速响应驱动。
    • 直流电流增益(hFE):zui小值 150@400mA、2V,典型值范围 150~300,支持高灵敏度信号放大,降低基极驱动电流需求。
    • 特征频率(fT):130MHz(典型值),支持中高频信号处理,如电机驱动的 PWM 控制及工业自动化中的快速开关信号。
    • 饱和电压(VCE (sat)):500mV@5mA、400mA(测试条件:Ic=400mA, Ib=5mA),确保低导通损耗,尤其适合对能效敏感的高压应用。
    • 耗散功率(PD):2W(SOT-223 封装典型值),配合背部导热焊盘设计,支持持续高负载工作,适用于 24V/48V 工业电源模块。
  • 工作范围
    • 温度范围:-55?C 至 %2B 150?C,适应工业、汽车等严苛环境,满足 - 40?C 车载环境的长期可靠性需求。
    • 湿度敏感性等级(MSL):默认符合行业标准(需验证具体批次),无存储时间限制,便于长期库存管理。

FZT694B 应用领域

  • 工业控制
    • 高压电磁阀驱动:120V 电压耐受性支持宽输入电压范围,适用于工业机械臂的液压阀控制,响应时间 < 10ms。
    • PLC 的 IO 模块:与 PNP 型号 FZT705(VCEO 120V,IC 2A)配对使用,组成互补型射极跟随驱动器,实现 ?120V 信号的对称放大。
  • 电源管理
    • DC-DC 转换器:在 48V 转 12V 的降压电路中,1A 连续电流输出可稳定驱动车载逆变器,配合 LM2596 等控制器实现高效转换。
    • 高压适配器:在 120V 输入的开关电源中,作为功率级开关管,低饱和电压设计可降低导通损耗,提升系统能效至 92% 以上。
  • 电机驱动
    • 步进电机 H 桥电路:1A 连续电流输出满足中小扭矩需求,支持 28BYJ-48 等型号步进电机的细分驱动,定位精度 ?5%。
    • 直流电机控制:在工业机器人关节驱动器中,与 IR2110 栅极驱动器配合,实现 ?120V 的全桥控制,响应频率达 20kHz。
  • 汽车电子
    • 车载空调压缩机控制:宽温度范围适应车内复杂环境,支持 12V/24V 车载电源的高压侧驱动。

FZT694B 技术优势

  1. 高压高增益设计:120V 集电极 - 发射极电压与 hFE≥150 的设计,适用于高压驱动及高灵敏度信号放大场景,如工业电磁阀控制模块。
  2. 低饱和电压优化:500mV@400mA 的饱和电压设计,显著降低导通损耗,提升系统能效,尤其适合高压电源管理模块。
  3. 宽温度范围:-55?C 至 %2B 150?C 工作区间,适合汽车、工业等严苛环境,通过 1000 小时高温存储测试(150?C)验证长期可靠性。
  4. 稳定的信号放大:130MHz 特征频率与低饱和电压设计,确保中高频信号处理的精准性,在 PWM 控制电路中可实现 50kHz 的开关频率。
