FZT658 he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：400V，支持宽输入电压范围，适用于工业高压电源、汽车点火系统及高压逆变器等场景，可承受 48V/72V 直流母线的浪涌电压。
  • 集电极电流（IC）：连续 500mA，脉冲电流能力适配瞬时高负载，满足中小功率驱动需求，如汽车电磁阀的快速响应控制。
  • 直流电流增益（hFE）：zui小值 40@200mA、10V，典型值范围 40~200，设计上平衡了基极驱动电流与信号放大能力，适合高压线性放大电路。
  • 特征频率（fT）：50MHz（典型值），支持中低频信号处理，如工业控制中的 PWM 调制及汽车点火系统的时序控制。
  • 饱和电压（VCE (sat)）：500mV@10mA、100mA，确保低导通损耗，尤其适合对能效敏感的高压开关应用。
  • 耗散功率（PD）：2W，配合背部导热焊盘设计，支持持续高负载工作，适用于 48V 工业电源模块。

FZT658 应用领域

• 汽车电子：
  • 点火系统：400V 电压耐受性支持高压点火线圈驱动，配合 ECU 实现精准点火时序控制，响应时间 < 10μs，适用于汽油发动机的高压侧开关。
  • 直流电机控制：在汽车座椅调节或车窗升降系统中，500mA 连续电流输出可稳定驱动中小扭矩电机，配合 IR2110 栅极驱动器实现高效控制。
• 工业控制：
  • 高压电磁阀驱动：400V 电压耐受性支持宽输入电压范围，适用于工业机械臂的液压阀控制，响应时间 < 5ms。
  • PLC 的 IO 模块：与 PNP 型号 FZT758（VCEO 400V，IC 500mA）配对使用，组成互补型射极跟随驱动器，实现 ?400V 信号的对称放大。
• 电源管理：
  • 高压适配器：在 400V 输入的开关电源中，作为功率级开关管，低饱和电压设计可降低导通损耗，提升系统能效至 90% 以上。
  • DC-DC 转换器：在 48V 转 12V 的降压电路中，500mA 连续电流输出可稳定驱动车载逆变器，配合 LM2596 等控制器实现高效转换。
• 高压开关：
  • 工业逆变器：400V 电压等级支持中高压直流 - 交流转换，50MHz 特征频率确保快速开关响应，适合 20kHz 以下的 PWM 控制。
  • 高压继电器驱动：在电力设备中，500mA 电流输出可直接驱动高压继电器线圈，配合续流二极管实现可靠保护。

FZT658 技术优势

1. 高压高可靠性设计：400V 集电极 - 发射极电压与宽温度范围，适合汽车点火系统、工业高压电源等严苛环境，通过 1000 小时高温存储测试（150?C）验证长期可靠性。
2. 低饱和电压优化：500mV@100mA 的饱和电压设计，显著降低导通损耗，提升系统能效，尤其适合高压开关电源模块。
3. 稳定的信号放大：50MHz 特征频率与低饱和电压设计，确保中低频信号处理的精准性，在 PWM 控制电路中可实现 20kHz 的开关频率。

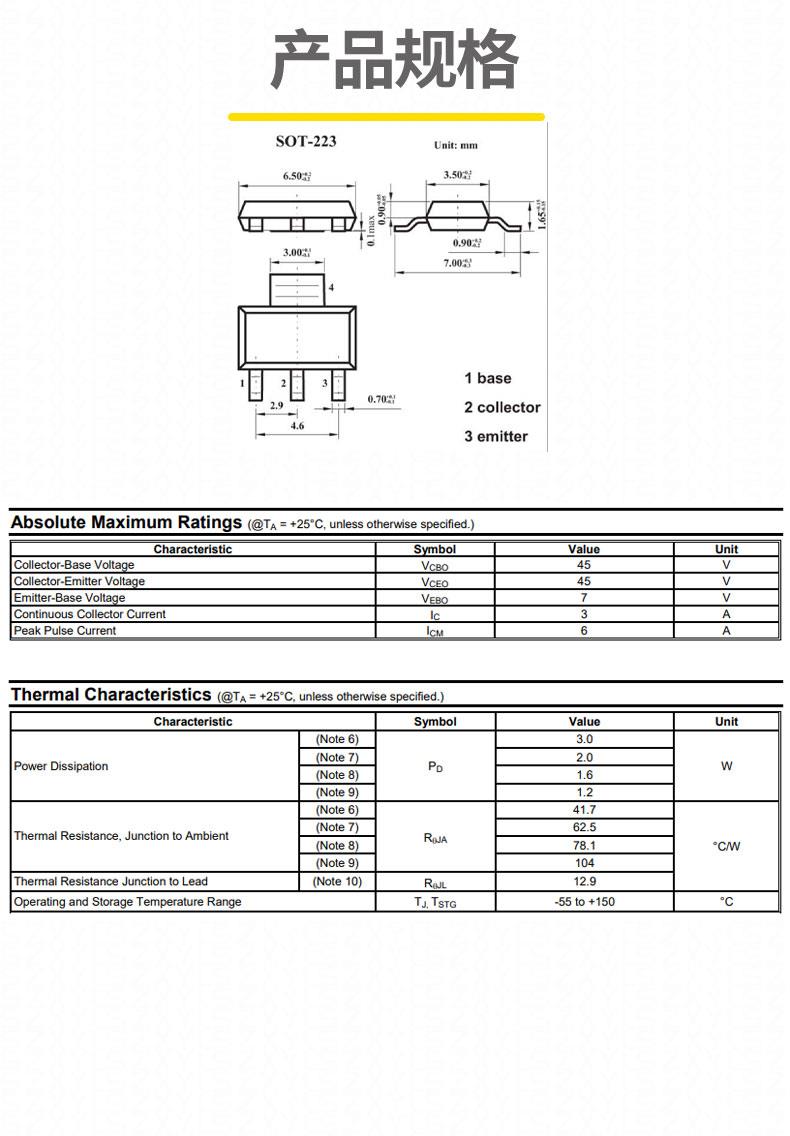

4. 灵活的封装兼容性：SOT-223 封装可直接替换 DPAK 器件，背部导热焊盘设计简化散热方案，适合紧凑型高压驱动模块。
