FZT788Bhe心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：15V，适用于低压电源及消费类设备的稳定运行。
  • 集电极电流（IC）：连续 3A，可满足中小功率驱动需求，脉冲电流能力适配瞬时高负载场景。
  • 直流电流增益（hFE）：zui小值 500@10mA、2V，确保信号放大的高灵敏度与稳定性。
  • 特征频率（fT）：100MHz，支持中高频信号处理，如电机驱动的 PWM 控制。
  • 低饱和电压：500mV@50mA、3A（测试条件：Ic=3A, Ib=50mA），显著降低导通损耗，提升能效。
  • 导通电阻（RCE (sat)）：93mΩ@3A，极低的等效导通电阻设计进一步优化功率转换效率。
  • 耗散功率（PD）：2W，配合 SOT-223 封装的背部导热焊盘设计，支持持续高负载工作。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C，适应工业、汽车等严苛环境。
  • 湿度敏感性等级（MSL）：1 级（无限），无存储时间限制，便于长期库存管理。

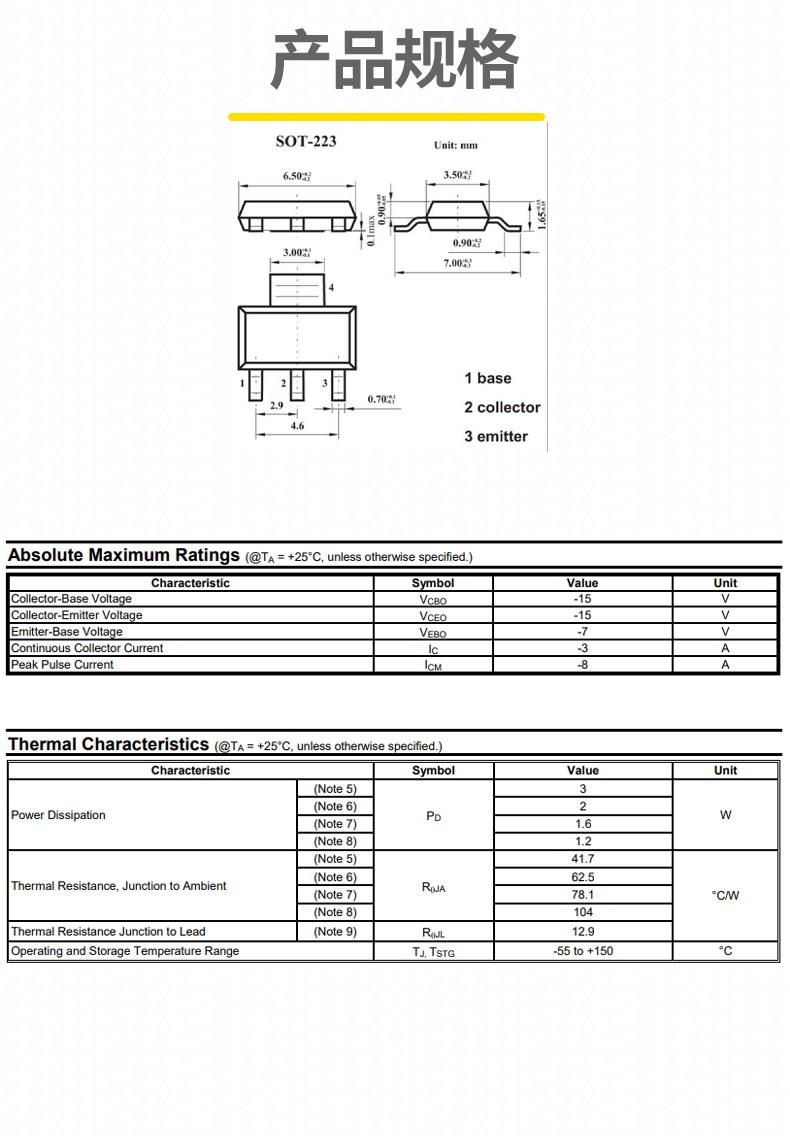

封装与结构

• 封装形式：SOT-223（4 引脚），尺寸 6.5?3.5?1.65mm，符合 JEDEC 标准，支持自动化贴片生产。
• 引脚配置：1 脚基极（B）、2 脚发射极（E）、3 脚集电极（C）、4 脚散热焊盘，兼容行业标准设计。
• 散热优化：背部大面积导热焊盘提升散热效率，可直接替换 DPAK 封装器件，降低 PCB 布局复杂度。

FZT788B应用领域

• 消费电子：充电器、适配器的功率切换，15V 电压耐受性支持宽输入电压范围；智能家居设备如电动窗帘、智能插座的电机控制模块。
• 工业控制：电磁阀驱动、传感器信号调理，2W 耗散功率支持长时间稳定运行；小型 PLC 的 IO 模块中实现高效电流控制。
• 电机驱动：直流电机、步进电机的 H 桥电路，3A 连续电流输出满足中扭矩需求；无人机、机器人的关节驱动器。
• 电源管理：DC-DC 转换器、线性稳压器的开关控制，低饱和电压与导通电阻设计可提升系统能效。
• 汽车电子：车载娱乐系统、座椅调节模块的控制电路，宽温度范围适应车内复杂环境。
• 过流保护：与 NPN 型号 FZT688B 配对使用，组成互补型射极跟随驱动器，用于快速响应的过流检测电路。

技术优势

1. 超高电流增益：hFE zui小值 500@10mA，适合对信号放大精度要求高的低电流驱动场景。
2. 极低导通损耗：500mV 饱和压降与 93mΩ 导通电阻，显著降低功率损耗，提升能效。
3. 宽温度范围：-55?C 至 %2B 150?C 工作区间，适合汽车、工业等严苛环境。
4. 高频率响应：100MHz 特征频率确保中高频信号处理的精准性，如 PWM 控制与高速开关应用。

FZT788B SOT-223 凭借其低压耐受性、高电流增益和低导通损耗，成为追求高性能与可靠性的理想选择，尤其适用于对能效和稳定性要求严格的消费电子、工业控制及电源管理设备。
