供应FZT753 SOT-223 PNP 晶体管

型号/规格:

FZT753

品牌/商标:

SZXYL

封装形式:

SOT-223

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

中功率

频率特性:

高频

极性:

PNP型

产品信息

FZT753 是一款PNP 型双极型晶体管(BJT),采用SOT-223 表面贴装封装,专为高压大电流场景优化,适用于工业控制、电源管理及音频放大等领域。以下是其详细产品描述:

FZT753he心参数与特性

  • 电气性能
    • 集电极 - 发射极电压(VCEO):100V,支持高压电源及工业设备的稳定运行。
    • 集电极电流(IC):连续 2A,可满足中小功率驱动需求,脉冲电流能力适配瞬时高负载场景。
    • 直流电流增益(hFE):zui小值 100@500mA、2V,典型值范围 70-300,确保信号放大的稳定性与灵活性。
    • 特征频率(fT):140MHz,支持中高频信号处理,如电机驱动的 PWM 控制。
    • 低饱和电压:500mV@200mA、2A(测试条件:Ic=2A, Ib=200mA),显著降低导通损耗,提升能效。
    • 耗散功率(PD):2W(SOT-223 封装典型值),配合背部导热焊盘设计,支持持续高负载工作。
  • 工作范围
    • 温度范围:-55?C 至 %2B 150?C,适应工业、汽车等严苛环境。
    • 湿度敏感性等级(MSL):1 级(无限),无存储时间限制,便于长期库存管理。

封装与结构

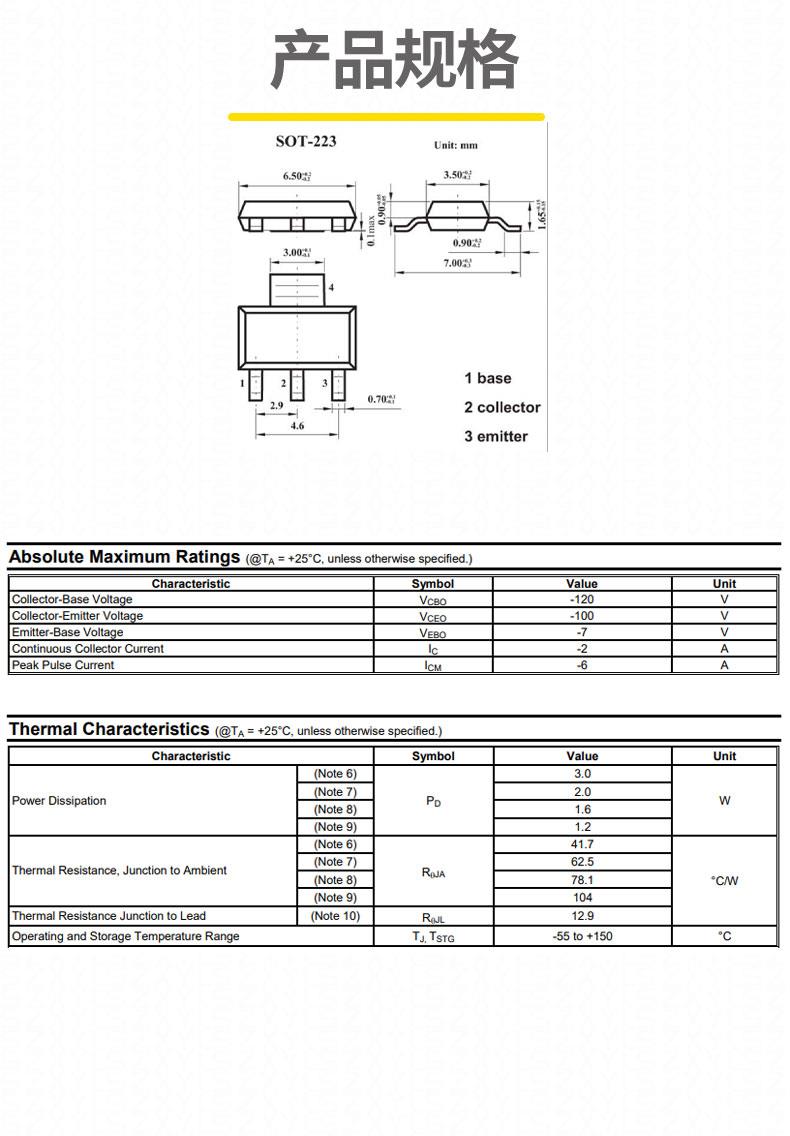

  • 封装形式:SOT-223(4 引脚),尺寸 6.5?3.5?1.65mm,符合 JEDEC 标准,支持自动化贴片生产。
  • 引脚配置:1 脚基极(B)、2 脚集电极(C)、3 脚发射极(E)、4 脚散热焊盘,兼容行业标准设计。
  • 散热优化:背部大面积导热焊盘提升散热效率,可直接替换 DPAK 封装器件,降低 PCB 布局复杂度。

FZT753应用领域

  • 工业控制:高压电磁阀驱动、传感器信号调理,100V 电压耐受性支持宽输入电压范围;PLC 的 IO 模块中实现高效电流控制。
  • 电源管理:DC-DC 转换器、线性稳压器的开关控制,低饱和电压设计可提升系统能效;高压适配器的功率切换。
  • 电机驱动:直流电机、步进电机的 H 桥电路,2A 连续电流输出满足中小扭矩需求;工业机器人的关节驱动器。
  • 音频放大:zhuan业音频设备如前级放大器的 MM/MC 唱放电路,高电流增益(hFE≥100)确保信号放大的高灵敏度与稳定性。
  • 汽车电子:车载娱乐系统、座椅调节模块的控制电路,宽温度范围适应车内复杂环境(需验证具体批次的汽车级ren证)。
  • 过流保护:与 NPN 型号 FZT653B(VCEO 100V,IC 2A)配对使用,组成互补型射极跟随驱动器,用于快速响应的过流检测电路。

技术优势

  1. 高电压耐受性:100V 集电极 - 发射极电压设计,适用于高压驱动场景,如工业电磁阀控制模块。
  2. 低饱和电压优化:500mV@2A 的 VCE (sat),显著降低导通损耗,提升能效,尤其适合对功耗敏感的高压应用。
  3. 宽温度范围:-55?C 至 %2B 150?C 工作区间,适合汽车、工业等严苛环境。
  4. 稳定的信号放大:140MHz 特征频率与 hFE≥100 的设计,确保中高频信号处理的精准性,如 PWM 控制与高速开关应用。

FZT753 SOT-223 凭借其高压耐受性、低导通损耗和宽温度范围,成为追求高性能与可靠性的理想选择,尤其适用于对能效和稳定性要求严格的工业控制、电源管理及音频设备。
