KBU1010he心参数与特性

• 电气性能：
  • 反向重复峰值电压（VRRM）：1000V，适配 110V/220V 交流输入系统，可承受瞬时电压波动（如电网浪涌）。
  • 平均整流电流（IO）：10A，支持持续大电流工作，典型正向压降 1.05V（测试条件：5A，ASEMI 数据），部分厂商（如 YANGJIE）提供 1.1V 版本。
  • 浪涌电流（IFSM）：170A（JEDEC 标准，YANGJIE）至 300A（非重复峰值，ASEMI），可承受 8/20μs 脉冲测试，满足 IEC 61000-4-5 标准的浪涌防护需求。
  • 反向漏电流（IR）：≤10μA（VRRM=1000V，25℃），部分厂商（如 Formosa Microsemi）采用外延工艺可降至 5μA，适合对功耗敏感的应用。
  • 工作温度范围：-55?C 至 %2B 150?C（YANGJIE），适应工业、汽车等严苛环境。
• 结构与封装：

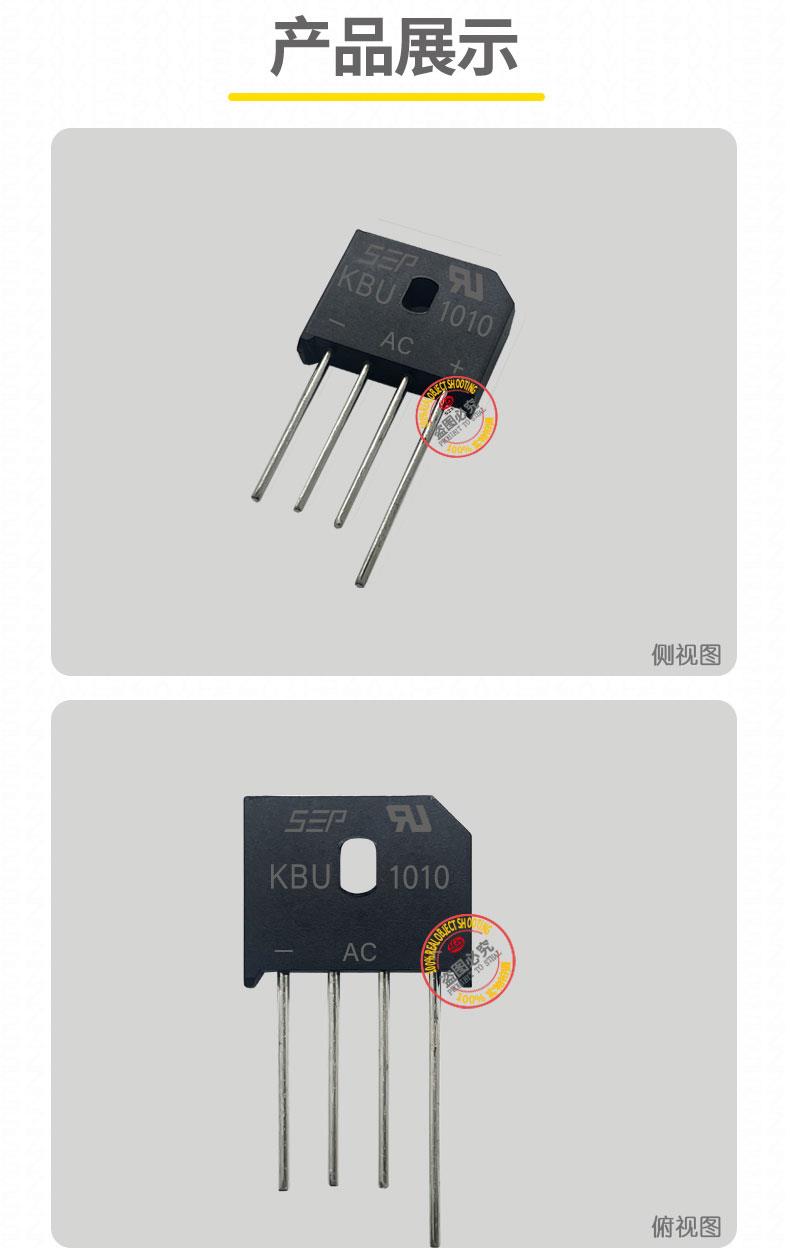

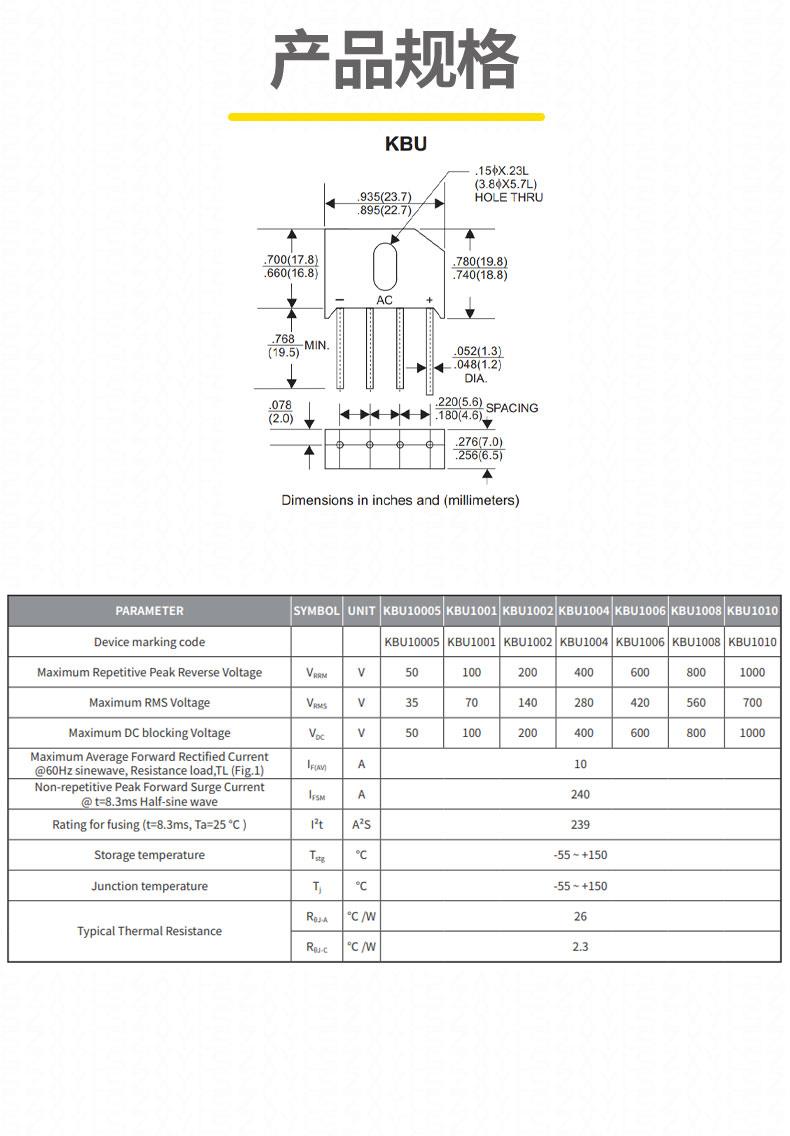

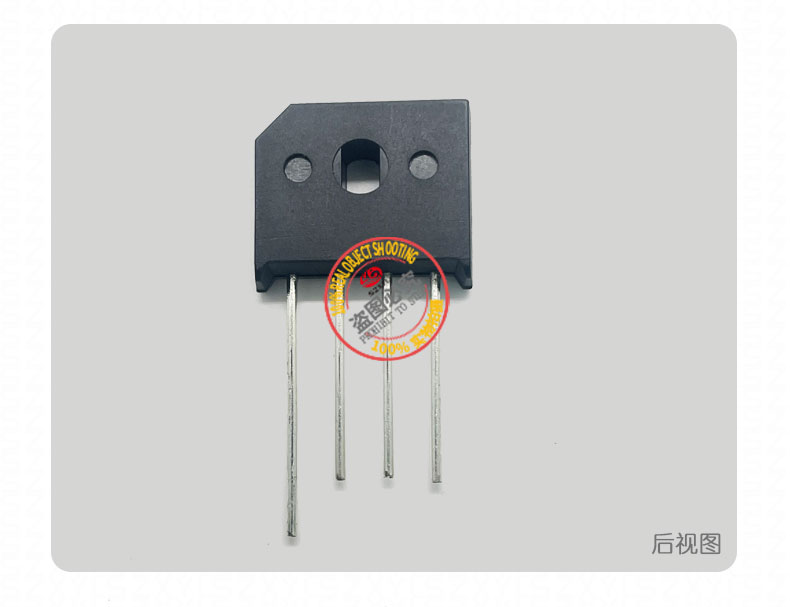

  • 封装形式：KBU-4（DIP-4），尺寸 23.2?17.3?6.8mm，引脚间距 5.1mm，引脚直径 1.3mm，支持插件式安装，适合手动焊接或波峰焊工艺。
  • 引脚配置：
    • 引脚 1 和 4：交流输入端（AC~），连接市电或变压器次级；
    • 引脚 2：直流正极（%2B），输出整流后的正极电压；
    • 引脚 3：直流负极（-），输出整流后的负极电压。
  • 内部结构：集成 4 颗 GPP 硅芯片（ASEMI）或平面钝化芯片（YANGJIE），通过全波整流电路实现高效 AC/DC 转换，芯片尺寸 100MIL（ASEMI），热阻 θJA=2.7℃/W（无散热片）。

KBU1010应用领域

• 消费电子：
  • 电源适配器：为手机充电器、笔记本电脑电源提供稳定直流输出，支持 10A 大电流充电。
  • 家电设备：在空调、微波炉等电器中实现市电整流，典型应用电路需并联 1000μF 电解电容滤波。
• 工业控制：
  • 工业电源：为 PLC、伺服驱动器提供稳定直流电源，抑制电网波动对设备的影响。
  • 电机驱动：在变频调速系统中作为整流前端，配合 IGBT 模块实现高效能量转换。
• 汽车电子：
  • 车载充电器：适配车载 12V/24V 电源系统，支持宽温工作范围（-55?C 至 %2B 150?C）。
  • LED 照明：为汽车大灯、尾灯提供恒流驱动，兼容 PWM 调光功能。

KBU1010技术优势

1. 高可靠性设计：1000V 反向耐压和 300A 浪涌电流能力，可承受直接雷击（8/20μs），通过 100 次脉冲测试后性能衰减小于 5%。
2. 高效能量转换：低正向压降（1.05V）和低漏电流（5μA），提升电源效率并延长电池寿命。
3. 宽温适应性：-55?C 至 %2B 150?C 工作范围及车规级ren证（部分型号），适应汽车、工业等严苛环境。
4. 低成本解决方案：插件式封装和标准化引脚配置，降低 PCB 设计复杂度及生产成本。

KBU1010 KBU 凭借其高功率密度、宽温特性和高浪涌耐受能力，成为 AC/DC 转换的理想选择，尤其适用于对可靠性要求严格的消费电子、工业控制及汽车电子领域。
