KBPC310he心参数与特性

• 电气性能：
  • 反向重复峰值电压（VRRM）：1000V，适配quan球 110V/220V 交流输入系统，可承受电网浪涌等瞬时电压波动
  • 平均整流电流（IO）：3A，支持持续小功率工作，典型正向压降 1.05V至 1.1V适配不同效率需求的电源设计。
  • 浪涌电流（IFSM）：50A至 80A，可承受 8/20μs 脉冲测试，满足 IEC 61000-4-5 标准的浪涌防护需求。
  • 反向漏电流（IR）：≤500μA
  • 工作温度范围：-65?C 至 %2B 125?C，或 - 55?C 至 %2B 150?C，适应工业、消费电子等环境。
• 结构与封装：

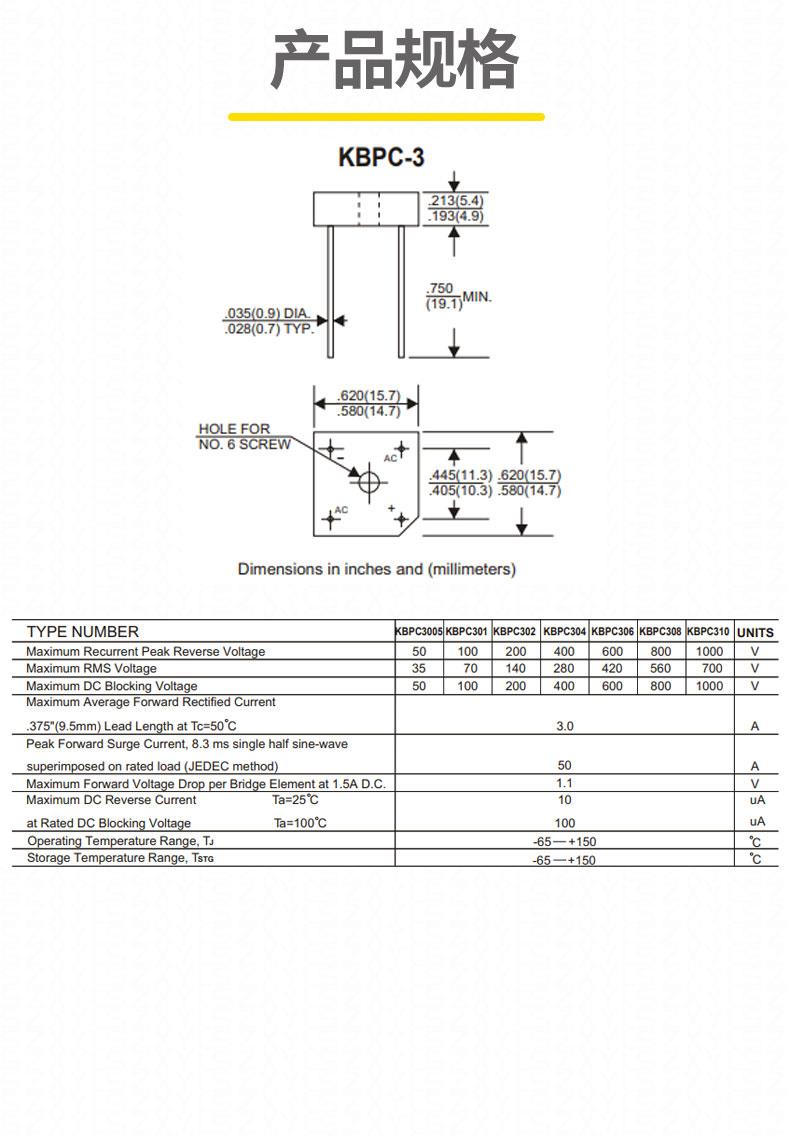

  • 封装形式：KBPC-4（DIP-4），尺寸 15.24?15.24?6.35mm或 15.67?15.67?6.6mm，引脚间距 12.7mm，引脚直径 1.3mm，支持插件式安装，适合手动焊接或波峰焊工艺。
  • 引脚配置：
    • 引脚 1 和 4：交流输入端（AC~），连接市电或变压器次级；
    • 引脚 2：直流正极（%2B），输出整流后的正极电压；
    • 引脚 3：直流负极（-），输出整流后的负极电压。
  • 内部结构：集成 4 颗 60MIL GPP 硅芯片（ASEMI），热阻 θJA=9.4℃/W（无散热片），预留定位孔方便安装散热装置。
  • 散热设计：金属外壳设计可直接安装铝制散热片，热阻可提升至 3.2℃/W，适应长时间高负载运行。

KBPC310应用领域

• 消费电子：
  • 小功率开关电源：为手机充电器、智能音箱提供稳定直流输出，支持 3A 持续电流，典型应用电路需并联 220μF 电解电容滤波。
  • 家电设备：在剃须刀、电动工具等小家电中实现市电整流，兼容quan球电压输入，低漏电流设计延长电池寿命。
• 工业控制：
  • 小型设备电源：为传感器、PLC 模块提供稳定直流电源，抑制电网波动对设备的影响，可搭配 LC 滤波器降低 EMI 干扰。
  • 仪器仪表：在测量设备中作为整流前端，配合稳压器实现高精度直流输出，适配实验室设备电源需求。
• LED 照明：
  • LED 驱动电源：为 LED 灯带、智能灯泡提供恒流驱动，兼容 PWM 调光功能，低正向压降设计提升能效。
  • 景观照明：在户外 LED 照明系统中实现 AC/DC 转换，宽温特性适应不同环境温度。

KBPC310技术优势

1. 小尺寸高可靠性：KBPC-4 封装体积仅 15.24?15.24mm，集成 4 颗 60MIL GPP 芯片，1000V 反向耐压和 80A 浪涌电流能力（Bridgold），可承受直接雷击（8/20μs）。
2. 高效能量转换：低正向压降（1.05V）和低漏电流（10μA），提升电源效率并延长电池寿命。
3. 宽温适应性：-65?C 至 %2B 125?C 工作范围（ASEMI），适应工业、消费电子等多场景需求。
4. 低成本解决方案：插件式封装和标准化引脚配置，降低 PCB 设计复杂度及生产成本，金属外壳设计无需额外散热片即可满足多数应用需求。
