KBPC2510Whe心参数与特性

• 电气性能：
  • 反向重复峰值电压（VRRM）：1000V，适配quan球 110V/220V 交流输入系统，可承受电网浪涌等瞬时电压波动。
  • 平均整流电流（IO）：25A，支持持续大电流工作，典型正向压降 1.0V（ASEMI）至 1.1V（DAESAN），适配不同效率需求的电源设计。
  • 浪涌电流（IFSM）：300A（ASEMI）至 400A（DAESAN），可承受 8/20μs 脉冲测试，满足 IEC 61000-4-5 标准的浪涌防护需求。
  • 反向漏电流（IR）：≤10μA（VRRM=1000V，25℃），部分厂商（如 ASEMI）采用外延工艺可降至 5μA，适合对功耗敏感的应用。
  • 工作温度范围：-55?C 至 %2B 150?C，适应工业、汽车等严苛环境。
• 结构与封装：

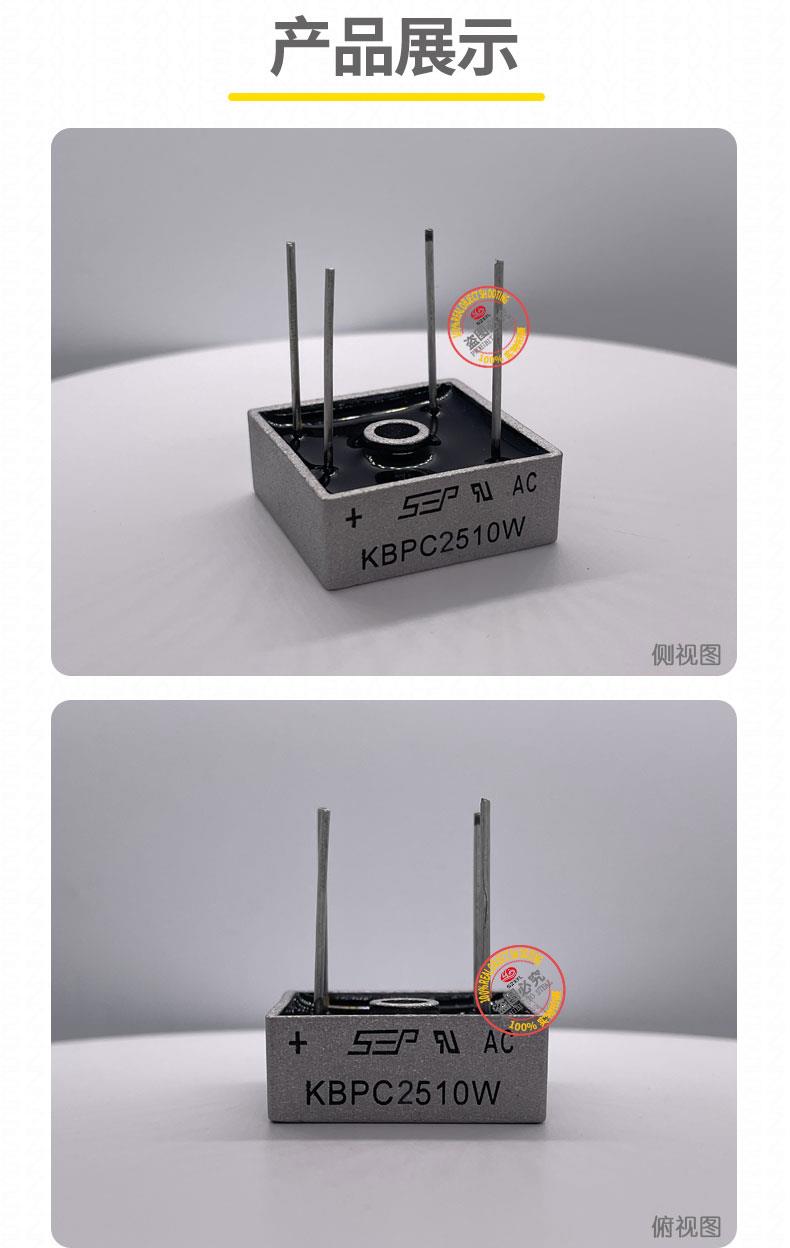

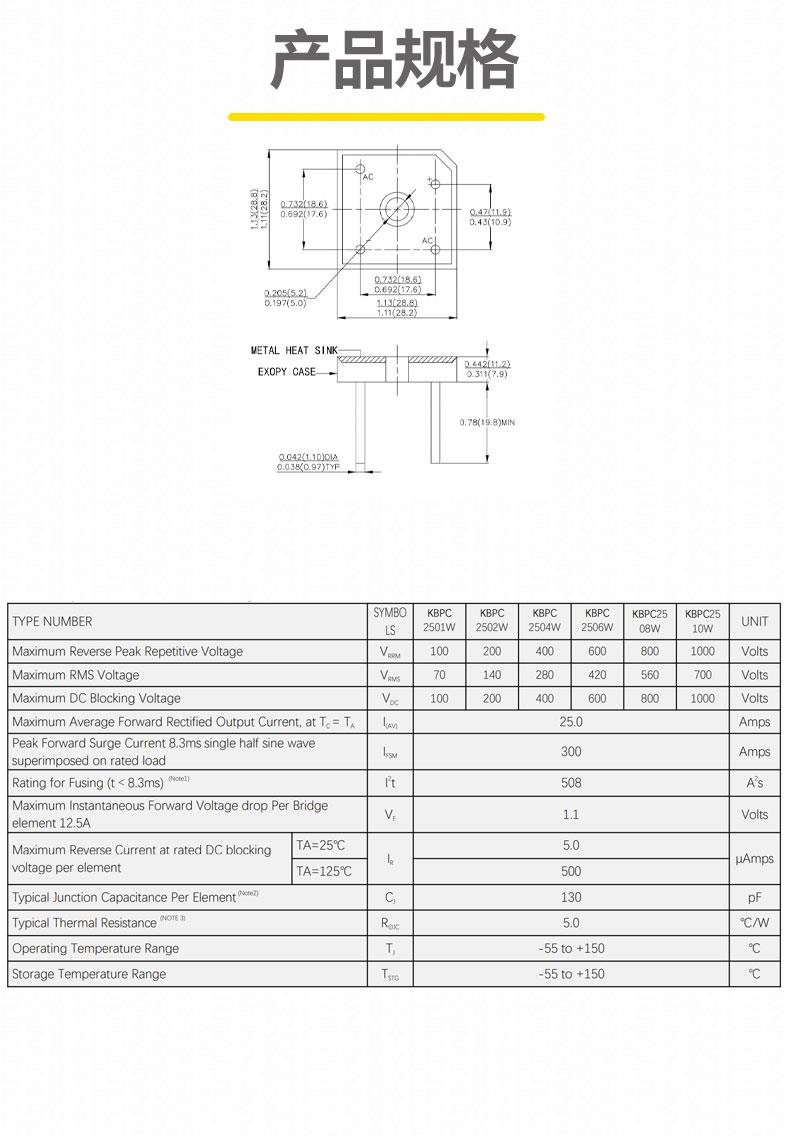

  • 封装形式：KBPC-W（金属外壳方桥），尺寸 28.55?28.55?24.1mm，引脚间距 18.1mm，引脚直径 1.3mm，支持插件式安装，适合手动焊接或波峰焊工艺。
  • 引脚配置：
    • 引脚 1 和 4：交流输入端（AC~），连接市电或变压器次级；
    • 引脚 2：直流正极（%2B），输出整流后的正极电压；
    • 引脚 3：直流负极（-），输出整流后的负极电压。
  • 内部结构：集成 4 颗 140MIL 光阻 GPP 硅芯片（ASEMI），芯片尺寸 140MIL，热阻 θJA=2.1℃/W（无散热片），预留定位孔方便安装散热装置。

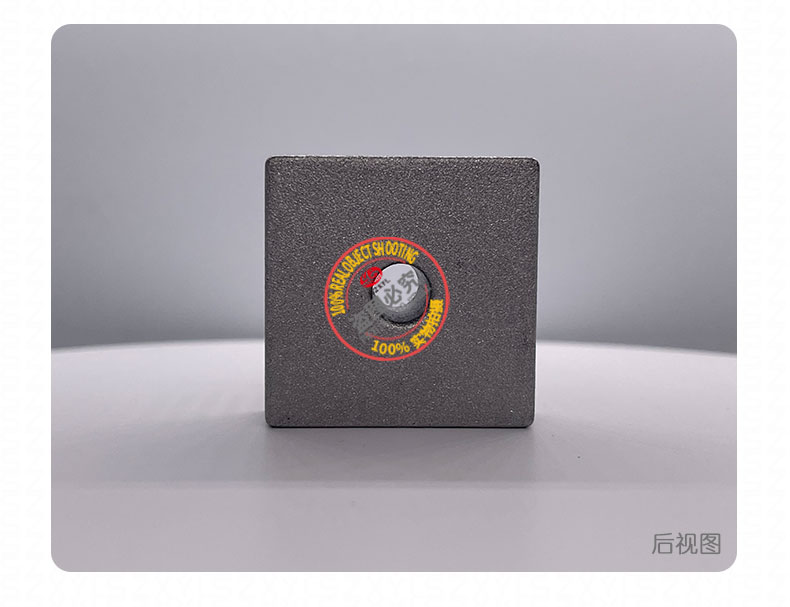

  • 散热设计：金属外壳设计，可直接安装铝制散热片，热阻可提升至 1.2℃/W，适应长时间高负载运行。

KBPC2510W应用领域

• 工业设备：
  • 电焊机：专为焊机设计，300A 浪涌电流能力可承受焊接瞬间的大电流冲击，适配 IGBT 逆变焊机等高频应用。
  • 工业电源：为 PLC、伺服驱动器提供稳定直流电源，抑制电网波动对设备的影响，典型应用电路需并联 1000μF 电解电容滤波。
• 消费电子：
  • 大功率充电器：为电动汽车充电桩、服务器电源提供稳定直流输出，支持 25A 持续电流。
  • 家电设备：在空调、微波炉等电器中实现市电整流，兼容quan球电压输入。
• 汽车电子：
  • 车载充电器：适配车载 12V/24V 电源系统，支持宽温工作范围（-55?C 至 %2B 150?C），符合车规级可靠性要求。
  • LED 照明：为汽车大灯、尾灯提供恒流驱动，兼容 PWM 调光功能，低漏电流设计延长电池寿命。

KBPC2510W技术优势

1. 高功率密度设计：25A 持续电流和 400A 浪涌电流能力，可承受直接雷击（8/20μs），通过 100 次脉冲测试后性能衰减小于 5%。
2. 高效能量转换：低正向压降（1.0V）和低漏电流（5μA），提升电源效率并延长电池寿命。
3. 宽温适应性：-55?C 至 %2B 150?C 工作范围及车规级材料（部分厂商），适应汽车、工业等严苛环境。
4. 低成本解决方案：插件式封装和标准化引脚配置，降低 PCB 设计复杂度及生产成本，金属外壳设计无需额外散热片即可满足多数应用需求。
