GBU2510he心参数与特性

• 电气性能：
  • 反向重复峰值电压（VRRM）：1000V，适配quan球 110V/220V 交流输入系统，可承受电网浪涌等瞬时电压波动。
  • 平均整流电流（IO）：25A，支持持续中大功率工作，典型正向压降 1.05V至 1.1V，适配不同效率需求的电源设计。
  • 浪涌电流（IFSM）：200A（ASEMI）至 350A（MDD），可承受 8/20μs 脉冲测试，满足 IEC 61000-4-5 标准的浪涌防护需求。
  • 反向漏电流（IR）：≤10μA
  • 工作温度范围：-55?C 至 %2B 150?C，适应工业、汽车等严苛环境，部分厂商（如 JSCJ）支持 - 65?C 低温启动。
• 结构与封装：

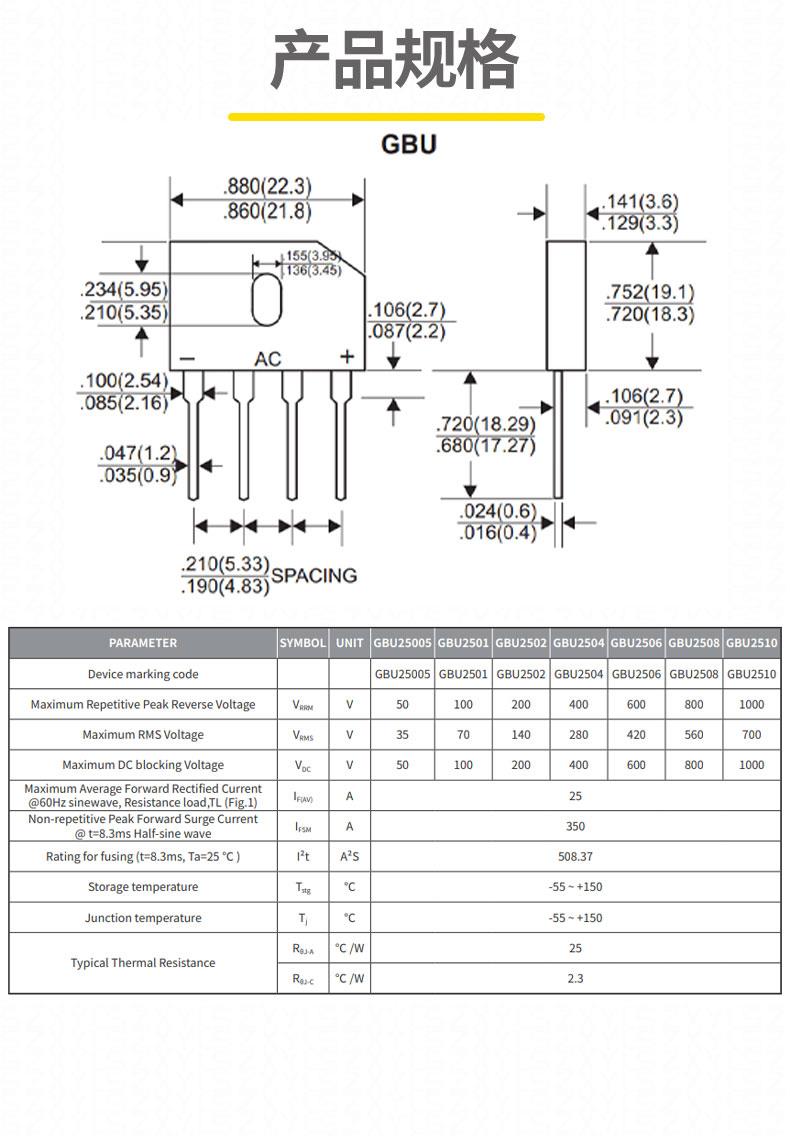

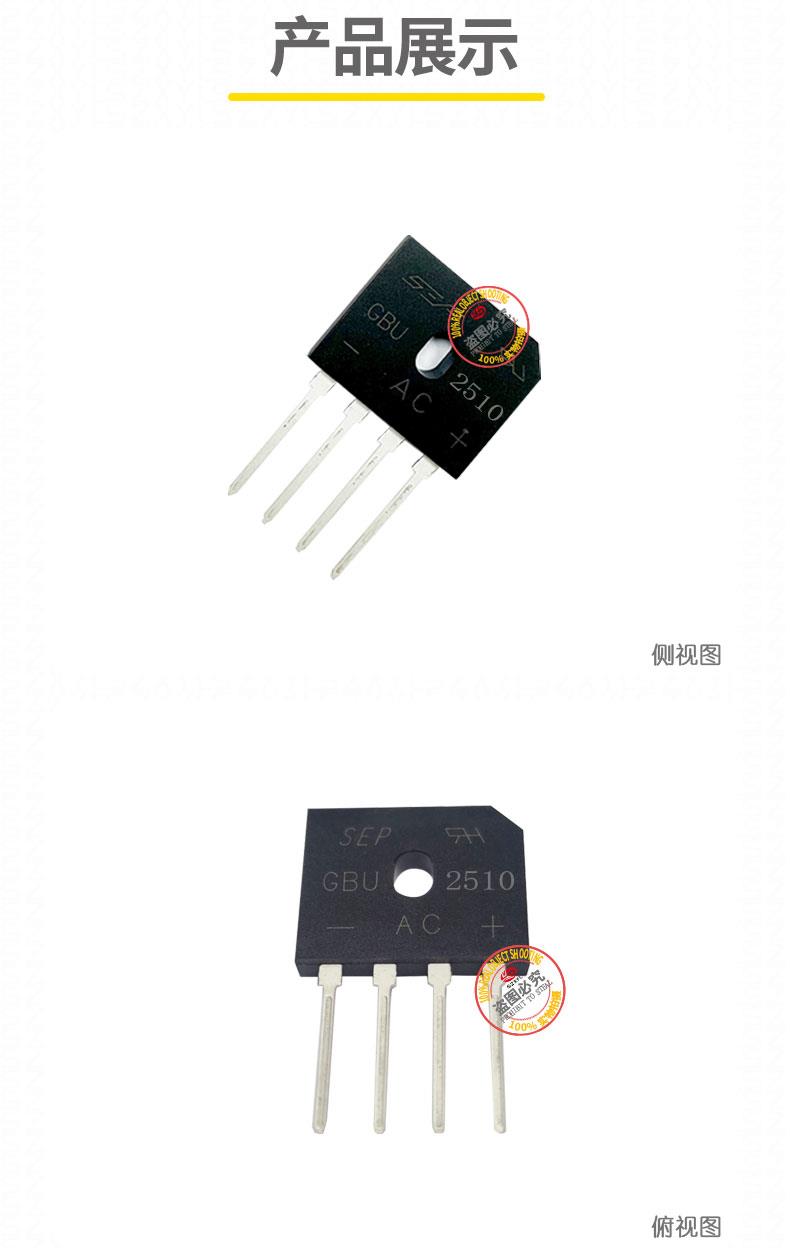

  • 封装形式：GBU-4（薄型扁桥），尺寸 21.9?18.6?7.6mm（ASEMI）或 22.20?3.53mm（MDD），引脚间距 12.7mm，引脚直径 1.3mm，支持插件式安装，适合手动焊接或波峰焊工艺。
  • 内部结构：集成 4 颗 88MIL或 140MIL（MDD）GPP 硅芯片，热阻 θJA=9.4℃/W（ASEMI，无散热片）至 64℃/W，预留定位孔方便安装散热装置。
  • 散热设计：薄型金属外壳设计可直接安装铝制散热片，热阻可提升至 3.2℃/W，适应长时间高负载运行，典型应用需搭配≥100mm?100mm?1.6mm 铜基板散热。

GBU2510应用领域

• 工业控制：
  • 工业电源：为 PLC、伺服驱动器提供稳定直流电源，抑制电网波动对设备的影响，可搭配 LC 滤波器降低 EMI 干扰，典型应用电路需并联 470μF 电解电容滤波。
  • 电焊机与变频器：在电焊机中实现大电流整流，支持 25A 持续电流输出；在变频器中作为整流前端，配合 IGBT 模块实现高效能量转换。
• 新能源设备：
  • 储能系统：为锂电池充放电管理系统提供高可靠性整流，支持宽温工作范围
  • 充电桩：适配车载 12V/24V 电源系统，支持宽电压输入（90~264V），低正向压降设计提升能效，典型应用需并联共模电感降低电磁干扰。
• 消费电子：
  • 大功率适配器：为游戏本、工业级充电器提供稳定直流输出，支持 25A 持续电流，兼容quan球电压输入，低漏电流设计延长电池寿命。
  • 家电设备：在空调、微波炉等电器中实现市电整流，采用激光打标工艺（ASEMI）标识清晰且耐磨损，适应自动化产线。

GBU2510技术优势

1. 高浪涌耐受能力：350A 浪涌电流能力（MDD），可承受直接雷击（8/20μs），通过 100 次脉冲测试后性能衰减小于 5%，适合恶劣电网环境。
2. 高效能量转换：低正向压降（1.05V）和低漏电流（5μA），提升电源效率并延长电池寿命，典型应用能效比可达 92% 以上。
3. 宽温适应性：-55?C 至 %2B 150?C 工作范围及车规级材料，适应汽车、工业等严苛环境
4. 薄型化设计：GBU-4 封装厚度仅 7.6mm，比标准 KBPC 封装节省 30% 空间，适合高密度 PCB 布局，如新能源充电桩的紧凑设计。
