GBU1010he心参数与特性

• 电气性能：
  • 反向重复峰值电压（VRRM）：1000V,适配quan球 110V/220V 交流输入系统，可承受电网浪涌等瞬时电压波动。
  • 平均整流电流（IO）：10A，支持持续中小功率工作，典型正向压降 1.1V，适配不同效率需求的电源设计。
  • 浪涌电流（IFSM）：220A至 240A，可承受 8/20μs 脉冲测试，满足 IEC 61000-4-5 标准的浪涌防护需求，适合应对雷击等瞬时过流场景。
  • 反向漏电流（IR）：≤5μA（VRRM=1000V，25℃，ASEMI），采用外延工艺可进一步降低漏电流，适合对功耗敏感的应用。
  • 工作温度范围：-55?C 至 %2B 150?C，适应工业、汽车等严苛环境

GBU1010应用领域

• 消费电子：
  • 率适配器：为游戏本、工业级充电器提供稳定直流输出，支持 10A 持续电流，兼容quan球电压输入，低漏电流设计延长电池寿命。
  • 智能家居：在智能音箱、扫地机器人中实现市电整流，薄型封装适配高密度 PCB 布局，如绿联 200W 充电器采用 GBU1010 搭配散热片，满足高效能需求。
• 工业控制：
  • 小型设备电源：为 PLC 模块、传感器提供稳定直流电源，抑制电网波动对设备的影响，可搭配 LC 滤波器降低 EMI 干扰。
  • 仪器仪表：在测量设备中作为整流前端，配合稳压器实现高精度直流输出，适配实验室设备电源需求。
• 新能源设备：
  • 储能系统：为锂电池充放电管理系统提供高可靠性整流，宽温特性适应不同环境温度，部分厂商（如 ASEMI）通过 1000 小时高温存储测试验证长期稳定性。
  • 充电桩：适配车载 12V/24V 电源系统，支持宽电压输入（90~264V），低正向压降设计提升能效，典型应用需并联共模电感降低电磁干扰。

GBU1010技术优势

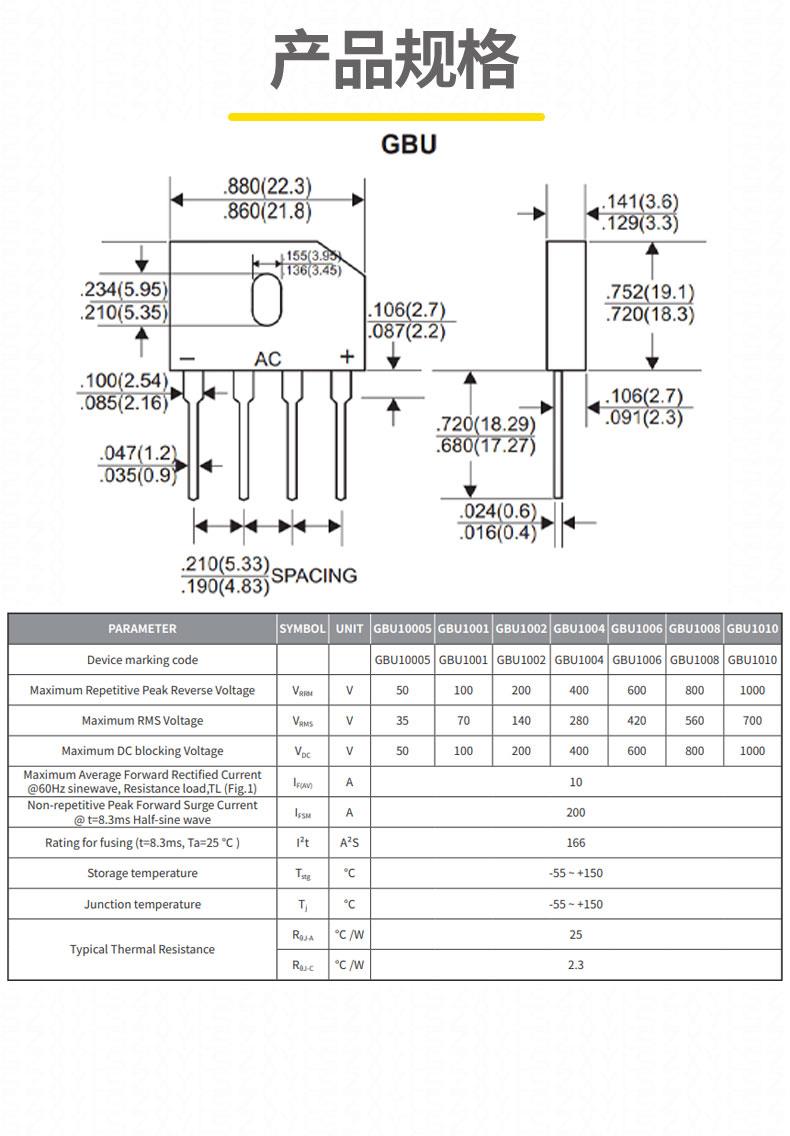

1. 薄型化设计：GBU-4 封装厚度仅 4.83mm，比标准 KBPC 封装节省 30% 空间，适合高密度 PCB 布局，如新能源充电桩的紧凑设计。
2. 高浪涌耐受能力：240A 浪涌电流能力，可承受直接雷击（8/20μs），通过 100 次脉冲测试后性能衰减小于 5%，适合恶劣电网环境。
3. 高效能量转换：低正向压降（1.1V）和低漏电流（5μA），提升电源效率并延长电池寿命，典型应用能效比可达 92% 以上。
4. 宽温适应性：-55?C 至 %2B 150?C 工作范围及车规级材料，适应汽车、工业等严苛环境，部分型号通过 AEC-Q100 ren证
