GBU1510he心参数与特性

• 电气性能：
  • 反向重复峰值电压（VRRM）：1000V（ASEMI、沃尔德），适配quan球 110V/220V 交流输入系统，可承受电网浪涌等瞬时电压波动，部分厂商（如 HY 虹扬）提供定制化电压版本。
  • 平均整流电流（IO）：15A，支持持续中等功率工作，典型正向压降 1.0V（HY 虹扬）至 1.1V（ASEMI），适配不同效率需求的电源设计。
  • 浪涌电流（IFSM）：200A（ASEMI）至 300A（DIODES），可承受 8/20μs 脉冲测试，满足 IEC 61000-4-5 标准的浪涌防护需求，适合应对雷击等瞬时过流场景。
  • 反向漏电流（IR）：≤5μA（VRRM=1000V，25℃，ASEMI），采用外延工艺可进一步降低漏电流，适合对功耗敏感的应用。
  • 工作温度范围：-55?C 至 %2B 150?C（ASEMI、DIODES），部分厂商（如沃尔德）支持 - 55?C 至 %2B 175?C 宽温工作，适应工业、汽车等严苛环境。
• GBU1510结构与封装：

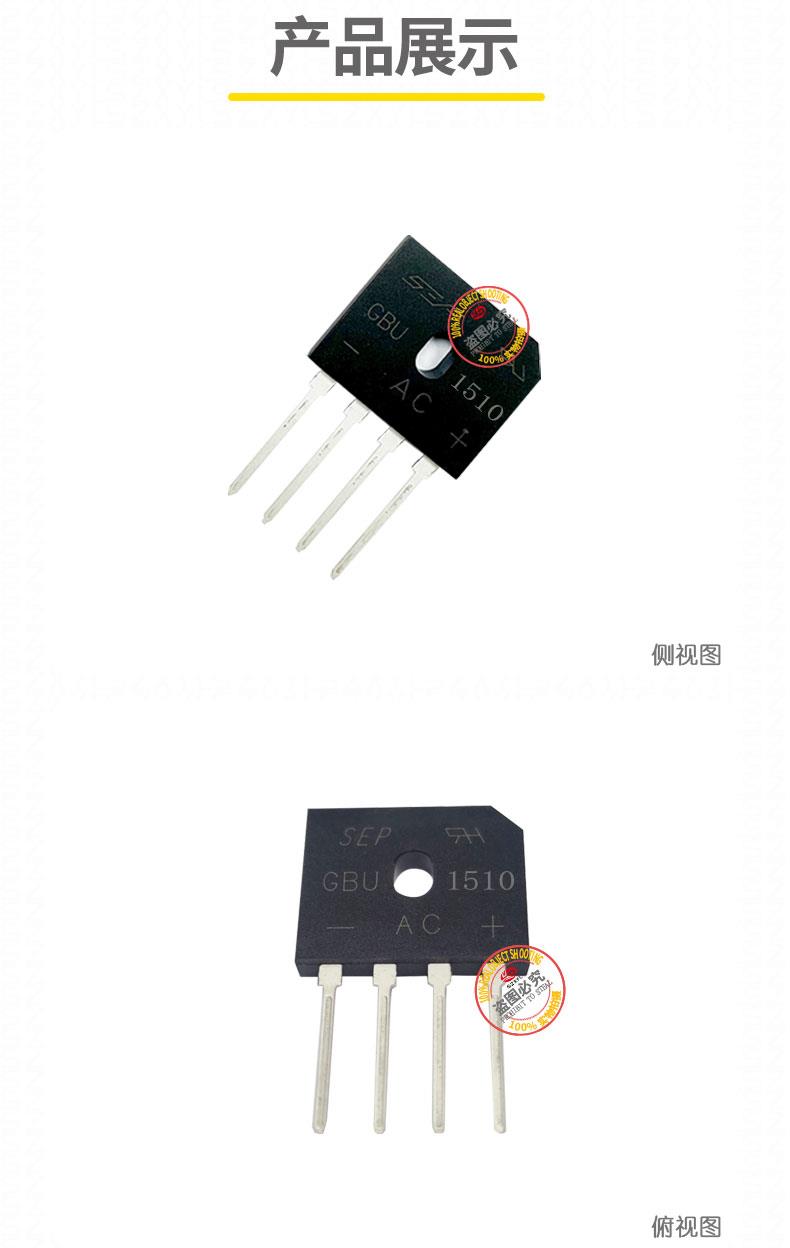

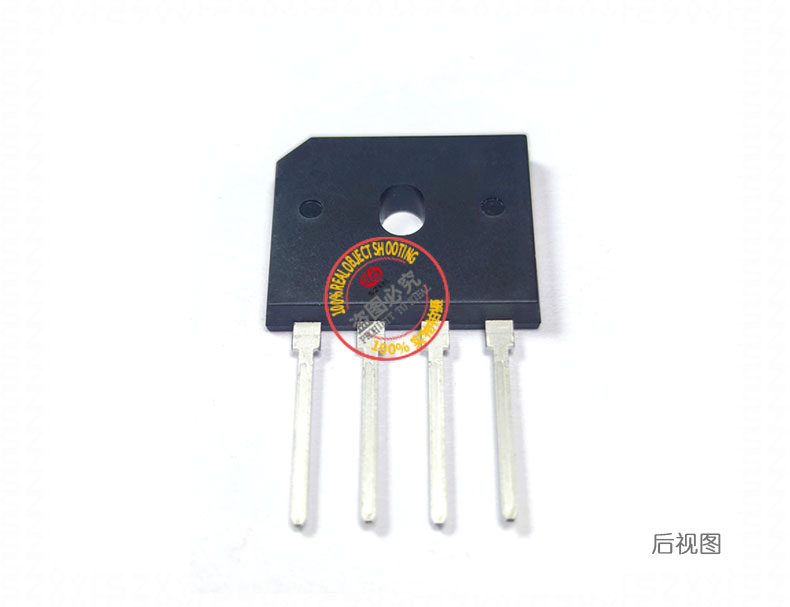

  • 封装形式：GBU-4（薄型扁桥），尺寸 21.9?18.6?4.83mm（ASEMI），引脚间距 5.1mm，引脚直径 1.3mm，支持插件式安装，适合手动焊接或波峰焊工艺，比标准 KBPC 封装节省 30% 空间。
  • 引脚配置：
    • 引脚 1 和 4：交流输入端（AC~），连接市电或变压器次级；
    • 引脚 2：直流正极（%2B），输出整流后的正极电压；
    • 引脚 3：直流负极（-），输出整流后的负极电压。
  • 内部结构：集成 4 颗 120MIL GPP 硅芯片（ASEMI），热阻 θJA=2.0℃/W（无散热片），预留定位孔方便安装散热装置。
  • 散热设计：薄型金属外壳设计可直接安装铝制散热片，热阻可提升至 3.2℃/W，典型应用需搭配≥50mm?50mm?1.6mm 铜基板散热，或采用导热胶填充增强散热。

GBU1510应用领域

• 消费电子：
  • 率适配器：为游戏本、工业级充电器提供稳定直流输出，支持 15A 持续电流，兼容quan球电压输入，低漏电流设计延长电池寿命。
  • 智能家居：在智能音箱、扫地机器人中实现市电整流，薄型封装适配紧凑型设备，如绿联 200W 充电器采用 GBU1510 搭配散热片，满足高效能需求。
• 工业控制：
  • 小型设备电源：为 PLC 模块、传感器提供稳定直流电源，抑制电网波动对设备的影响，可搭配 LC 滤波器降低 EMI 干扰。
  • 仪器仪表：在测量设备中作为整流前端，配合稳压器实现高精度直流输出，适配实验室设备电源需求。
• 新能源设备：
  • 储能系统：为锂电池充放电管理系统提供高可靠性整流，宽温特性适应不同环境温度
  • 充电桩：适配车载 12V/24V 电源系统，支持宽电压输入（90~264V），低正向压降设计提升能效，典型应用需并联共模电感降低电磁干扰
