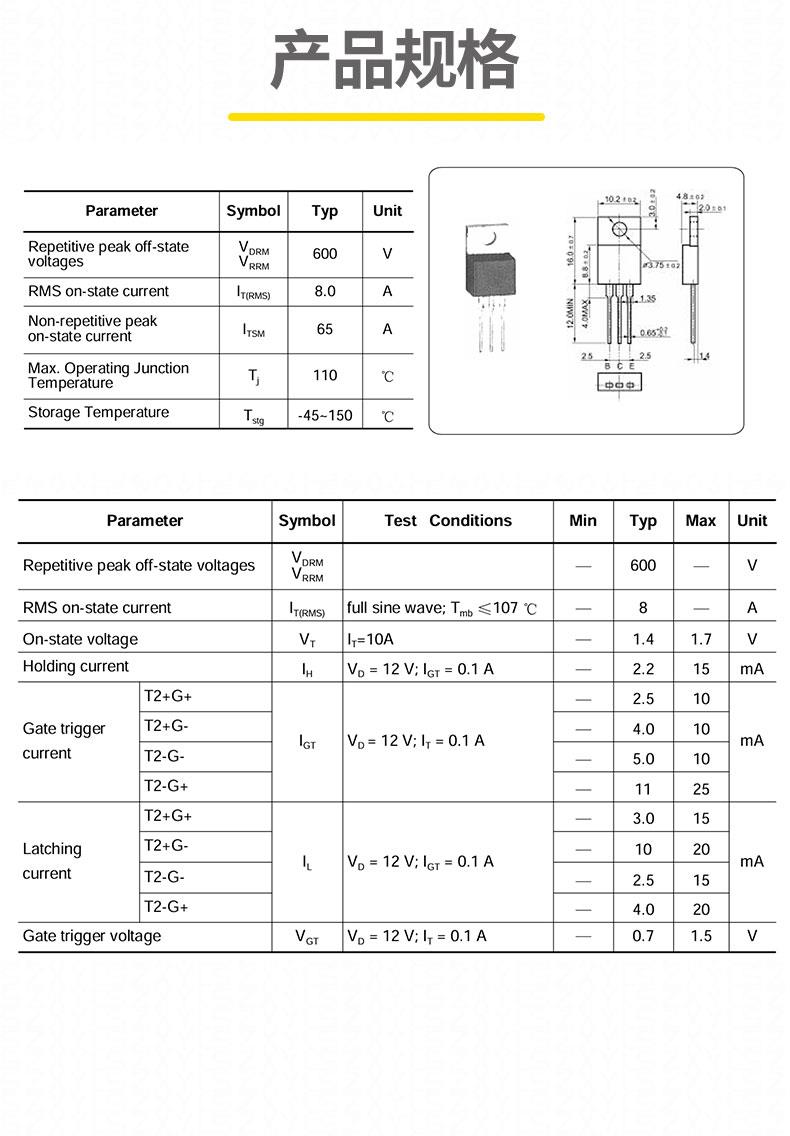

基本参数

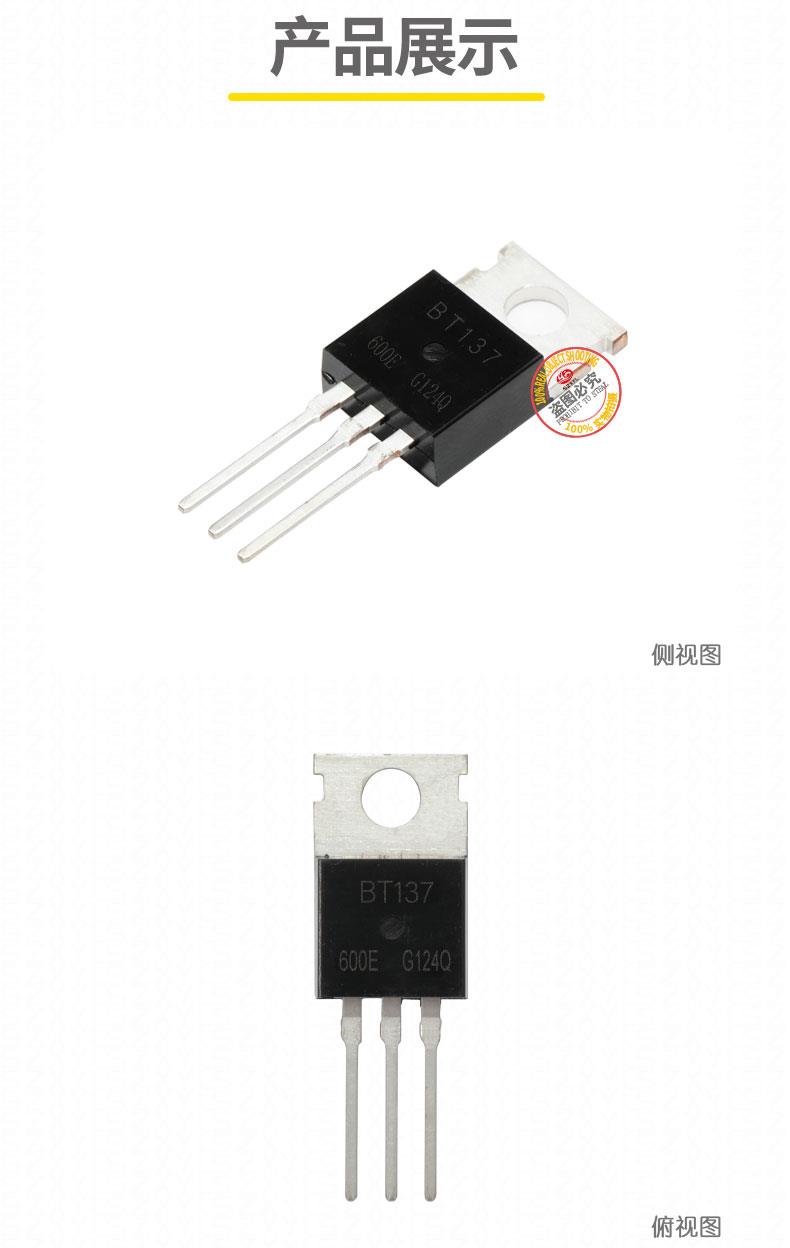

• 型号：BT137-600E
• 封装形式：TO-220，具有良好的散热性能和较大的引脚面积，适合中等功率应用。
• 反向阻断电压：600V，能够承受高达 600V 的反向电压，适用于中高电压应用场景。
• 正向电流：16A，能够稳定地承载 16A 的正向电流，适用于中等功率应用场景。
• 正向浪涌电流：通常在短时间内可以承受更高的浪涌电流，具体数值取决于具体型号，一般为额定电流的数倍。
• 正向压降：在额定电流下，正向压降通常较低，约为 1.2V 左右，有助于减少能量损耗。
• 触发电流：通常在毫安级别，确保在低电流下也能可靠触发。

特性

具有以下主要特性：

• 高耐压能力：600V 的反向阻断电压使其能够在中高电压环境下稳定工作。
• 适中的电流承载能力：16A 的正向电流，适用于多种中等功率的应用场景。
• 低正向压降：1.2V 的正向压降有助于提高电路效率，减少能量损耗。
• 低触发电流：在低电流下也能可靠触发，确保在各种条件下都能稳定工作。
• 良好的散热性能：TO-220 封装形式具有较大的引脚面积，适合中等功率应用，能够有效散热。

应用领域

• 家用电器：如调光器、调速器、电热器等，用于控制交流电路的通断。
• 工业设备：如电机控制、加热元件控制等，用于实现的功率控制。
• 照明系统：如 LED 调光、荧光灯调光等，用于调节灯光亮度。
• 智能电网：用于智能电表、智能插座等设备中的交流开关控制。
• 医疗设备：如医疗仪器中的加热和冷却系统，用于控制功率。

工作原理

1. 基本结构：
   • 双向晶闸管由两个单向晶闸管反向并联组成，具有三个引脚：主端子1（MT1）、主端子2（MT2）和门极（G）。
2. 触发条件：
   • 当门极（G）相对于主端子1（MT1）施加适当的触发脉冲时，双向晶闸管导通。
   • 导通后，电流可以从 MT1 流向 MT2，也可以从 MT2 流向 MT1，具体方向取决于交流电压的极性。
3. 导通状态：
   • 一旦双向晶闸管导通，电流将持续流动，直到电流降至零以下（即交流电压过零点）。
4. 关断条件：
   • 双向晶闸管在交流电压过零点时自然关断，无需额外的关断信号。
5. 保护机制：
   • 为了防止过电流损坏，通常在电路中串联一个快速熔断器或过电流保护装置。

总结

BT137-600E TO-220 是一种性能可靠的双向晶闸管，具有高耐压（600V）、适中的正向电流（16A）和低正向压降（约 1.2V）等特点。它能够高效地控制交流电路的通断，适用于多种家用电器、工业设备、照明系统、智能电网和医疗设备等应用场景。凭借其宽工作温度范围（-55℃ 至 %2B150℃）和低触发电流特性，BT137-600E 在各种工作环境下都能保持稳定的性能，是理想的交流开关控制解决方案。TO-220 封装形式提供了良好的散热性能，使其在中等功率应用中表现出色。
