深圳市新亿利电子有限公司

BT138S-600E

一、产品概述

• 型号：BT138 TO-252
• 类型：双向可控硅（TRIAC），三极器件（主电极 T1、T2，门极 G）
• 功能：用于交流电路的开关、调光、调压及相位控制，支持双向电流导通，适用于 220V/110V 市电场景。

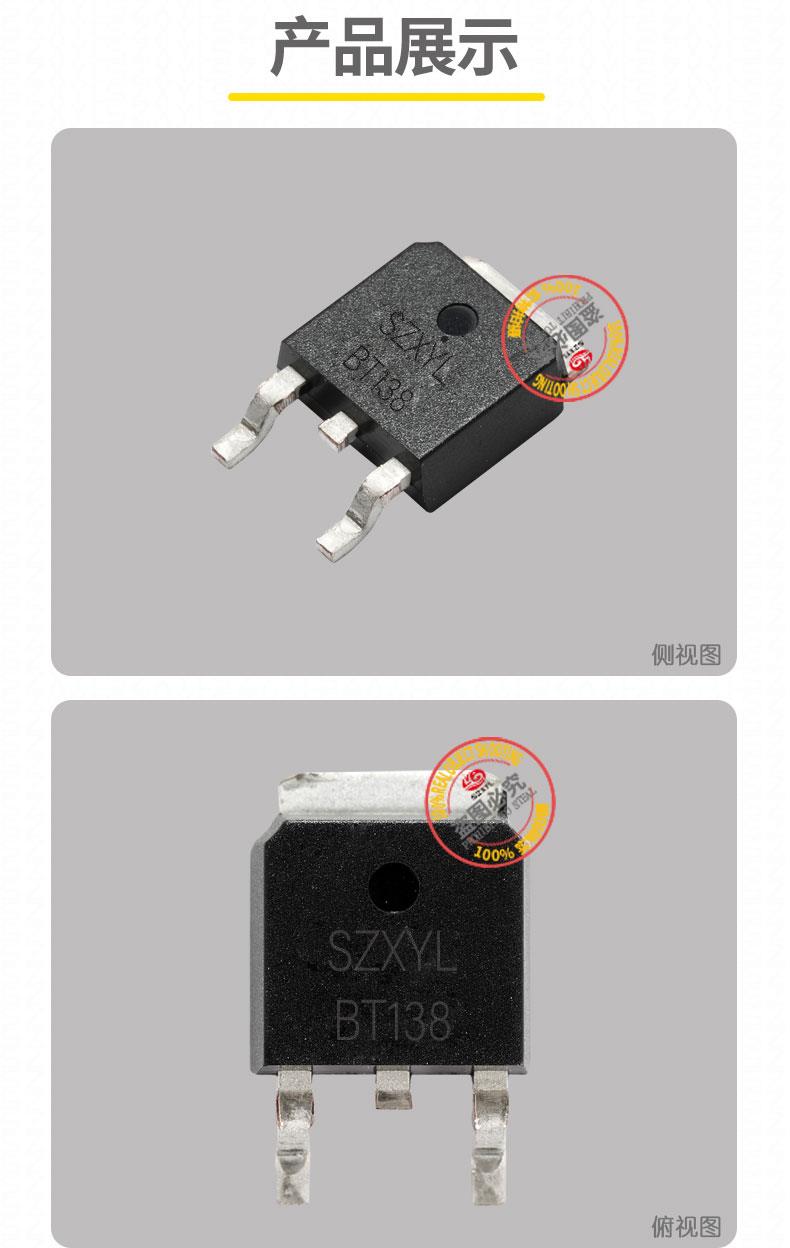

• 封装：TO-252（表面贴装封装，3 引脚，带散热焊盘），兼容 SMT 自动化生产。

二、BT1385S-600E的he心电气参数

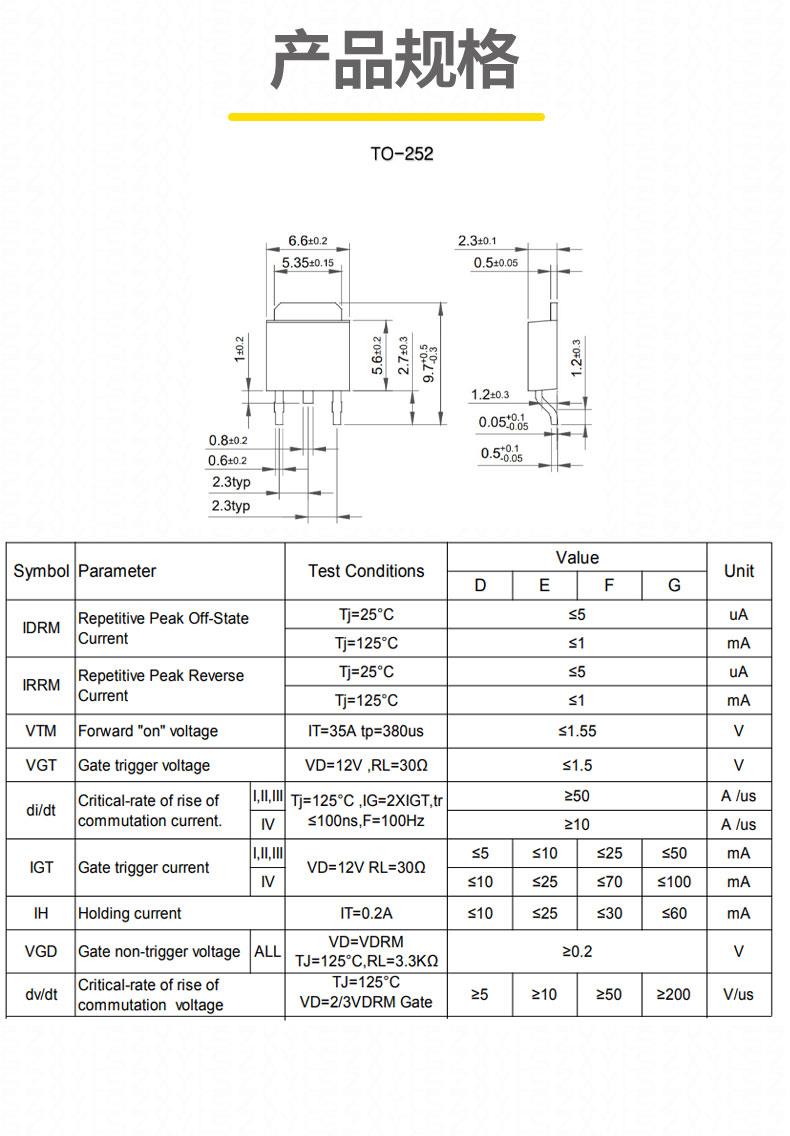

三、BT138S-600E的封装与物理特性

封装尺寸：长 ? 宽 ? 高≈6.5mm?6.5mm?2.3mm，适合高密度 PCB 布局。

• 散热设计：
  • BT138S-600E TO-252 封装底部散热焊盘需焊接至 PCB 铜箔（推荐≥20mm?20mm），热阻低，支持 8A 持续电流下的散热需求。

四、功能特性

1. 双向导通能力：
   • 无需区分电流方向，直接控制交流负载（如电机、灯具），简化电路设计。
2. 高灵敏度触发：
   • 门极触发电流≤100μA，可由 MCU、零电压检测器或逻辑电路直接驱动，适配低功耗控制场景。
3. 相位控制技术：
   • 通过调节门极触发相位，实现交流电压 0~100% 调节，适用于调光、调速、调温等场景。
4. 抗干扰设计：
   • 内置 di/dt 保护，抑制电压突变导致的误触发，适合电网波动大的环境。

五、BT138S-600E的典型应用场景

• 照明控制：
  • 大功率 LED / 卤素灯调光（≤800W）、舞台灯光调节、智能照明系统。
• 电机与家电：
  • 电风扇 / 排气扇调速、水泵控制、烤箱 / 咖啡机温度调节、微波炉功率控制。
• 工业与能源：
  • 小型三相电机软启动、电阻加热设备（如电暖器）功率调节、太阳能逆变器开关。
• 安全与自动化：
  • 交流负载继电器替代（无触点开关）、温控器、定时器电路。
  •
