BT136S-600E

一、产品概述

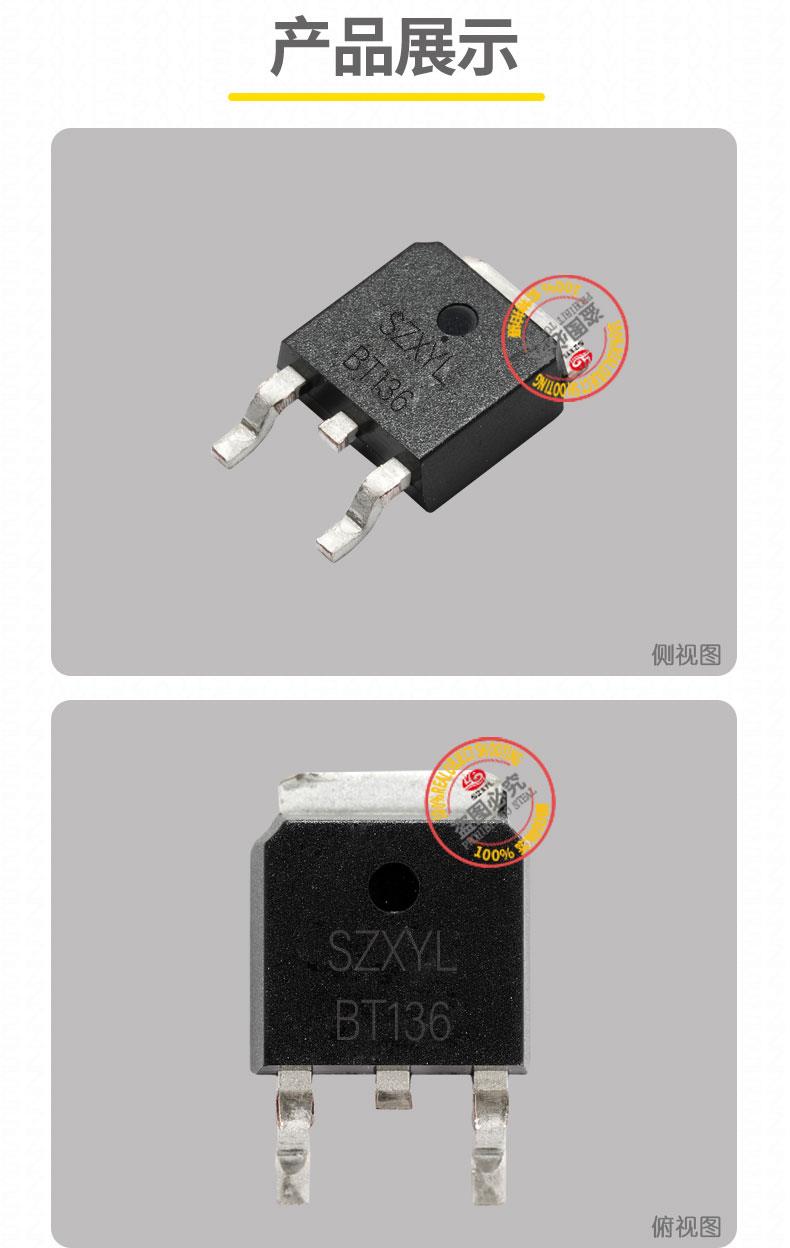

BT136S-600E TO-252 是双向可控硅。BT136S-600E属于三极器件。BT136S-600E TO-252 表面贴装封装形式。

二、he心电气参数

1. 高耐压性能：断态重复峰值电压（VDRM）与反向重复峰值电压（VRRM）均≥600V ，这使其能够从容应对市电电压的波动以及各类异常电压冲击，在复杂的电网环境下保持稳定工作，为电路系统的安全运行提供坚实保障。无论是在电压不稳的偏远地区，还是工业环境中存在大量电磁干扰的场合，BT136 TO-252 都能可靠地阻断反向电压，防止器件被击穿损坏。
2. 稳定电流承载能力：通态平均电流（IT (AV)）达到 4A ，通态有效值电流（IT (RMS)）为 12.5A 。这一参数组合使其能够稳定驱动多种中小功率交流负载。
3. 强大浪涌电流承受能力：非重复浪涌电流（ITSM）可达 60A ，在电路启动瞬间、负载突变或遭遇雷击等极端情况下，能够有效承受瞬间大电流的冲击，保护自身不被损坏，确保电路持续稳定运行，显著增强了电路系统的抗干扰能力和可靠性。
4. 高灵敏度触发特性：门极触发电流（IGT）≤100μA
5. 可靠维持电流特性：维持电流（IH）≤5mA
6. 低通态压降：通态压降（VTM）≤1.7V
7. 良好散热性能参数：热阻（RθJA）≤40℃/W ，通过将 TO-252 封装底部的散热焊盘焊接至 PCB 铜箔（推荐面积≥20mm?20mm），可实现高效散热。~%2B125℃ ，能适应各种恶劣的工作环境。

三、封装与物理特性

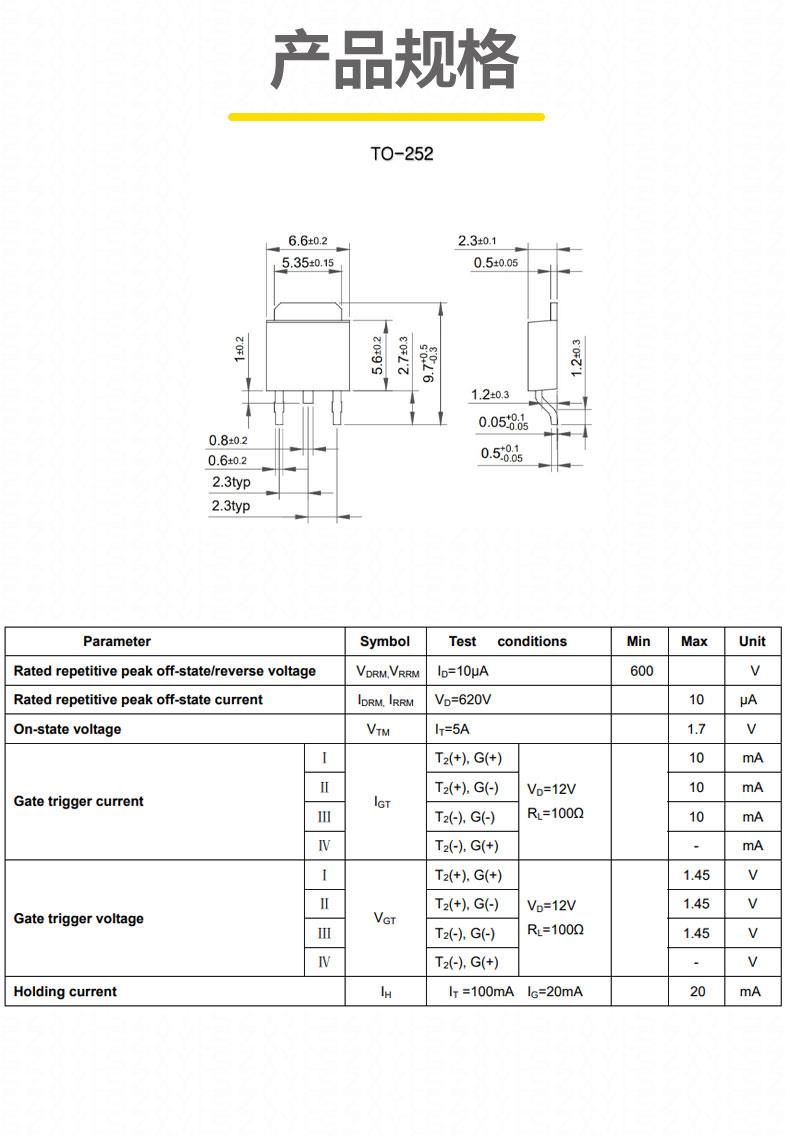

1. 紧凑封装尺寸：长 ? 宽 ? 高≈6.5mm?6.5mm?2.3mm 。

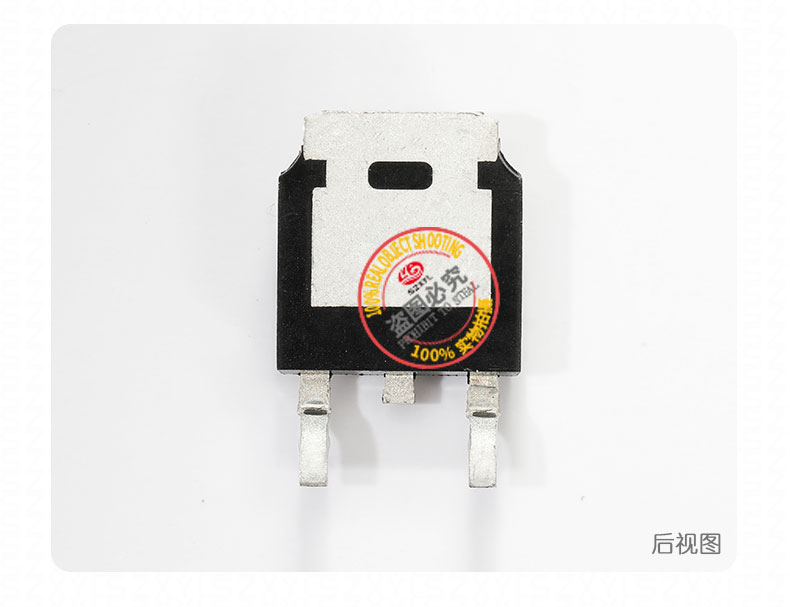

2. 高效散热设计：TO-252 封装底部的散热焊盘是其散热的关键设计。

四、功能特性

1. 双向导通功能
2. 高灵敏度触发控制
3. 精准相位控制技术
4. 出色抗干扰能力

五、BT136S-600E的典型应用场景

1. 照明控制领域：
   • 大功率 LED / 卤素灯调光
   • 舞台灯光调节
   • 智能照明系统
2. 电机与家电控制领域：
   • 电风扇 / 排气扇调速
   • 水泵控制
   • 烤箱 / 咖啡机温度调节
   • 微波炉功率控制
3. 工业与能源领域：
   • 小型三相电机软启动
   • 电阻加热设备功率调节
   • 太阳能逆变器开关
4. 安全与自动化领域：
   • 交流负载继电器替代
   • 温控器
   • 定时器电路
   •
