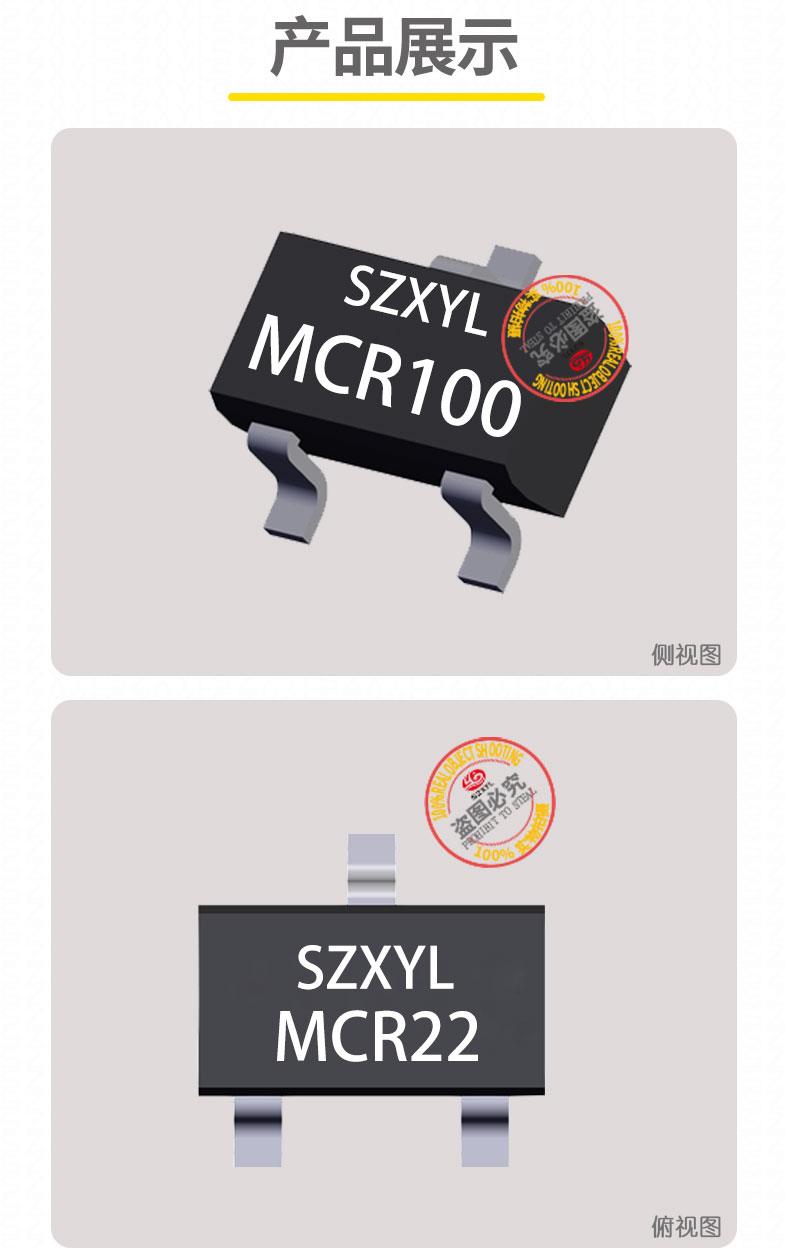

MCR100-6

一、he心特性与电气参数

（一）高耐压能力

（二）精准电流控制

1. 通态电流参数：通态均方根电流（IT (RMS)）为 0.8A ，能够满足多数小功率负载的驱动需求.通态平均电流（IT (AV)）为 0.5A ，确保在连续工作状态下，器件可稳定输出电流，维持负载的正常运行；通态不重复浪涌电流（ITSM）可达 8A ，可短暂承受较大的电流冲击，避免在电路启动瞬间或遭遇异常电流时，因过流而损坏，极大地增强了电路的稳定性与可靠性。
2. 门极电流控制：门极触发电流（IGT）处于 10μA - 80μA 的范围，典型值低至 200μA，门极触发电压（VGT）典型值为 0.8V 。该晶闸管对触发信号极为敏感，只需微弱的控制信号，即可实现从截止到导通状态的转变，显著降低了驱动电路的设计难度与功耗，提高了电路的响应速度与控制精度。同时，门极不触发电压（VGD）为 0.2V ，保证在非触发状态下，器件能可靠截止，防止误动作。

（三）良好的功率特性

1. 门极功率控制：门极峰值功率（PGM）为 0.5W ，门极平均功率（PG (AV)）为 0.1W .
2. 工作温度适应性：工作结温（Tj）可在 -40℃至 %2B110℃之间正常运行，存储温度范围为 -40℃至 %2B150℃ 。

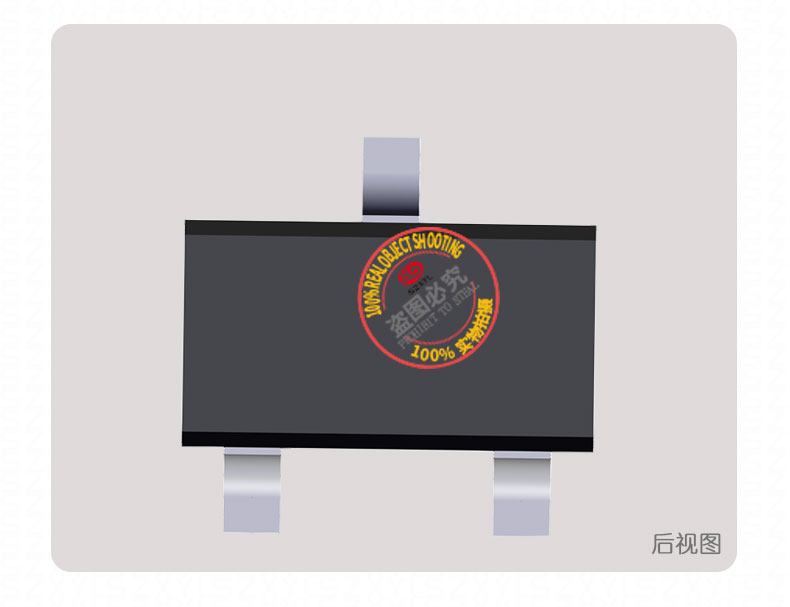

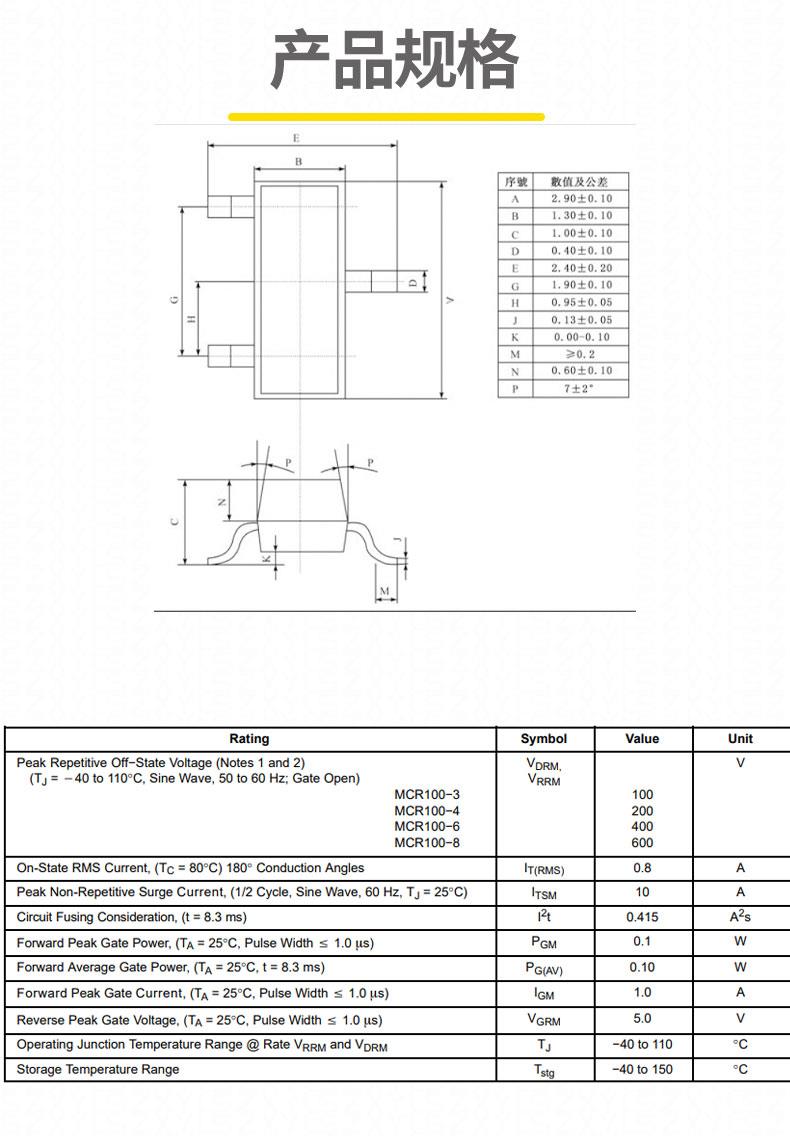

二、SOT-23 封装优势

（一）节省空间

（二）易于焊接与生产

（三）电气性能优化

三、应用领域广泛

（一）家电控制

1. 照明调光：在 LED 调光电路中，MCR100-6 SOT-23 通过改变自身导通时间，精准调节流过 LED 灯的电流大小，从而实现灯光亮度的连续、平滑调节，营造出舒适、多样化的照明氛围。
2. 电机控制：在家电的电机驱动电路中发挥重要作用.

（二）工业控制

1. 小型电机调速：在工业自动化生产线中，常用于小型电机的调速控制。
2. 继电器驱动：利用其小触发电流特性，可作为继电器驱动电路的he心元件。以低功耗的控制信号驱动继电器动作，实现对工业设备的远程控制与监测。

（三）安防与智能开关

1. 智能感应开关
2. 浪涌保护电路
