CR02AM

一、CR02AM的产品概述

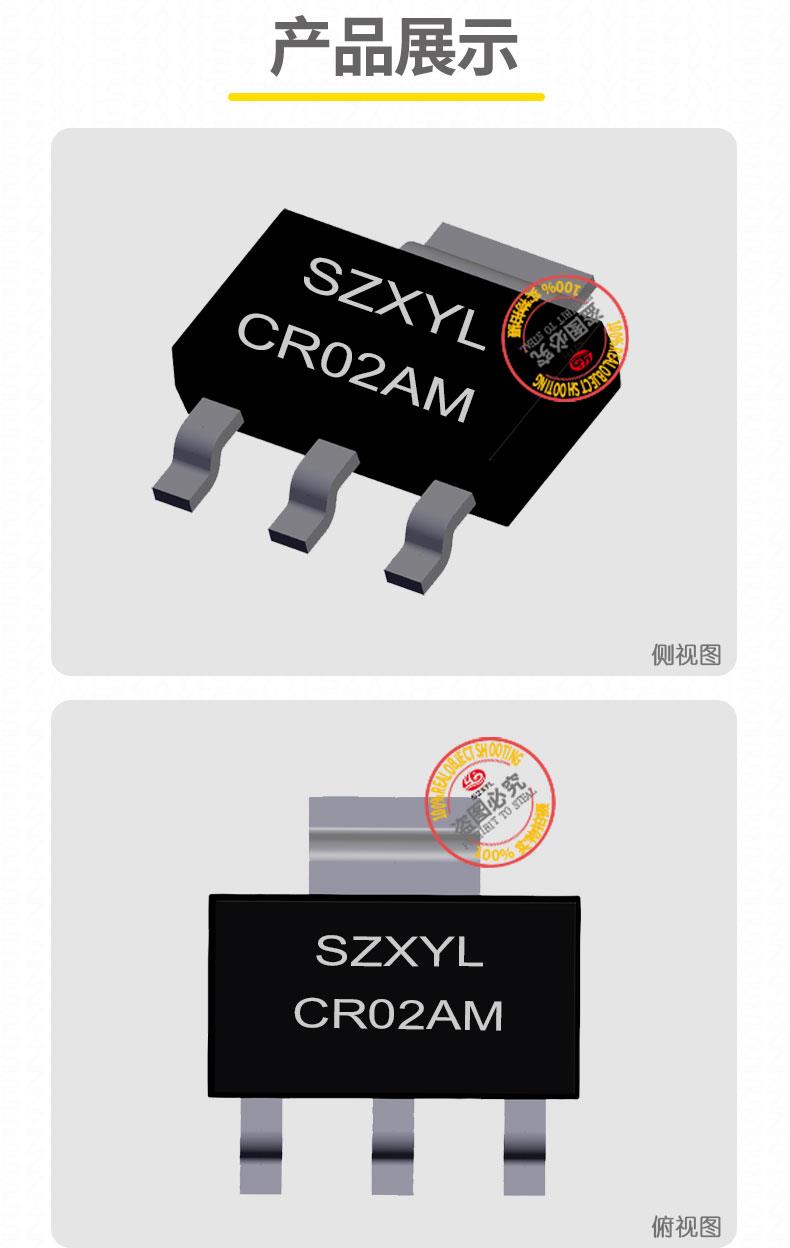

CR02AM TO-223 是单向可控硅

二、he心电气参数

1. 高耐压特性：断态重复峰值电压（VDRM）与反向重复峰值电压（VRRM）均高达≥600V ，能够轻松应对常见的市电电压波动。
2. 适中电流承载能力：通态平均电流（IT (AV)）为 2A ，通态有效值电流（IT (RMS)）达到 3A 。这一电流参数使其能够稳定驱动中小功率负载。
3. 强大浪涌电流承受能力：非重复浪涌电流（ITSM）可达 40A ，在电路启动瞬间或负载突变等特殊情况下，能够承受瞬间大电流的冲击，保护自身不受损坏，维持电路的正常运行，极大地提高了电路系统的抗干扰能力和可靠性。
4. 微触发设计：门极触发电流（IGT）极低，≤150μA ，只需极小的电流即可触发可控硅导通。
5. 低维持电流：维持电流（IH）≤5mA ，当通过可控硅的电流降低到该阈值及以下时，可控硅会自动关断，实现精准的电路控制。较低的维持电流能够在电路电流变化时迅速响应，确保电路在不同工作状态下都能稳定运行。
6. 低通态压降：通态压降（VTM）≤1.2V ，在导通状态下，阳极与阴极之间的电压降较小，有效降低了功率损耗，提高了电路效率，减少了发热现象，延长了器件的使用寿命，同时也降低了整个电路系统的能耗。
7. 宽工作温度范围：工作结温（Tj）范围为 -40~%2B125℃。

三、CR02AM的封装特性

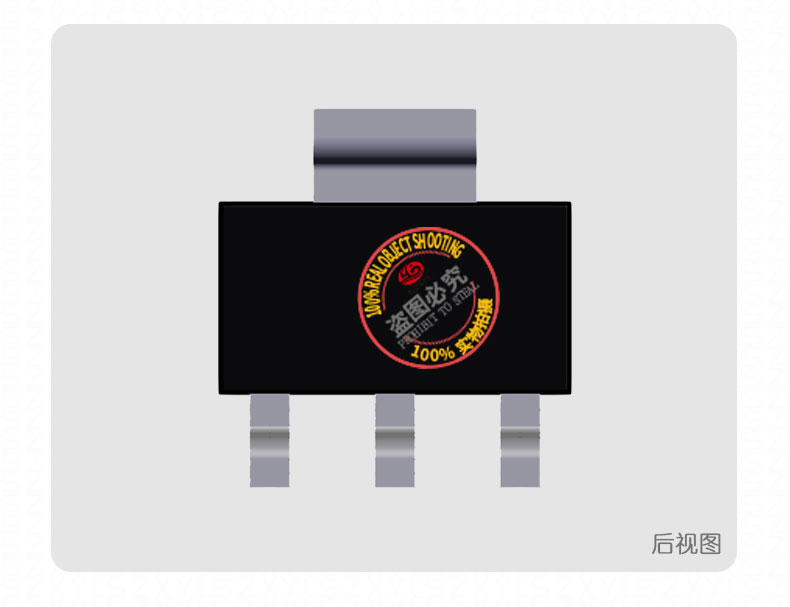

1. TO - 223 封装：采用常见且实用的 TO - 223 塑料封装形式。
2. 良好散热性能：TO - 223 封装自带一定的散热功能。

四、功能特性

1. 精准触发控制：具备微触发特性，对触发信号要求极低，能够快速、精准地响应触发信号，实现电路的导通控制。这种高精度的触发控制能力，使得在对电路控制精度要求较高的场景中。
2. 高可靠性运行：凭借 600V 的高耐压性能以及强大的抗浪涌能力，可有效抵御市电环境中的电压波动、浪涌冲击等干扰，确保在各种复杂电路条件下都能稳定可靠地工作。无论是在频繁启停的电路中，还是在电压、电流变化剧烈的环境中，都能保持稳定的工作状态，大大提高了整个电路系统的可靠性和稳定性，减少了故障发生的概率。
3. 广泛应用适应性：适用于多种应用场景。照明领域；小型电机控制方面；安全保护电路中；家电控制领域。

六、使用注意事项

1. 散热设计要点：当使用电流接近或达到 2A 时，务必重视散热问题liang好的散热确保器件在正常温度范围内工作，避免因过热导致性能下降甚至损坏，延长器件的使用寿命，保证电路系统的稳定运行。
2. 保护电路不可或缺：在交流应用场景中，为防止电压尖峰对器件造成损坏，需并联 RC 吸收网络。
3. 触发信号严格要求：门极触发脉冲宽度必须≥10μs ，幅度≥1V ，以确保可控硅能够可靠导通。
