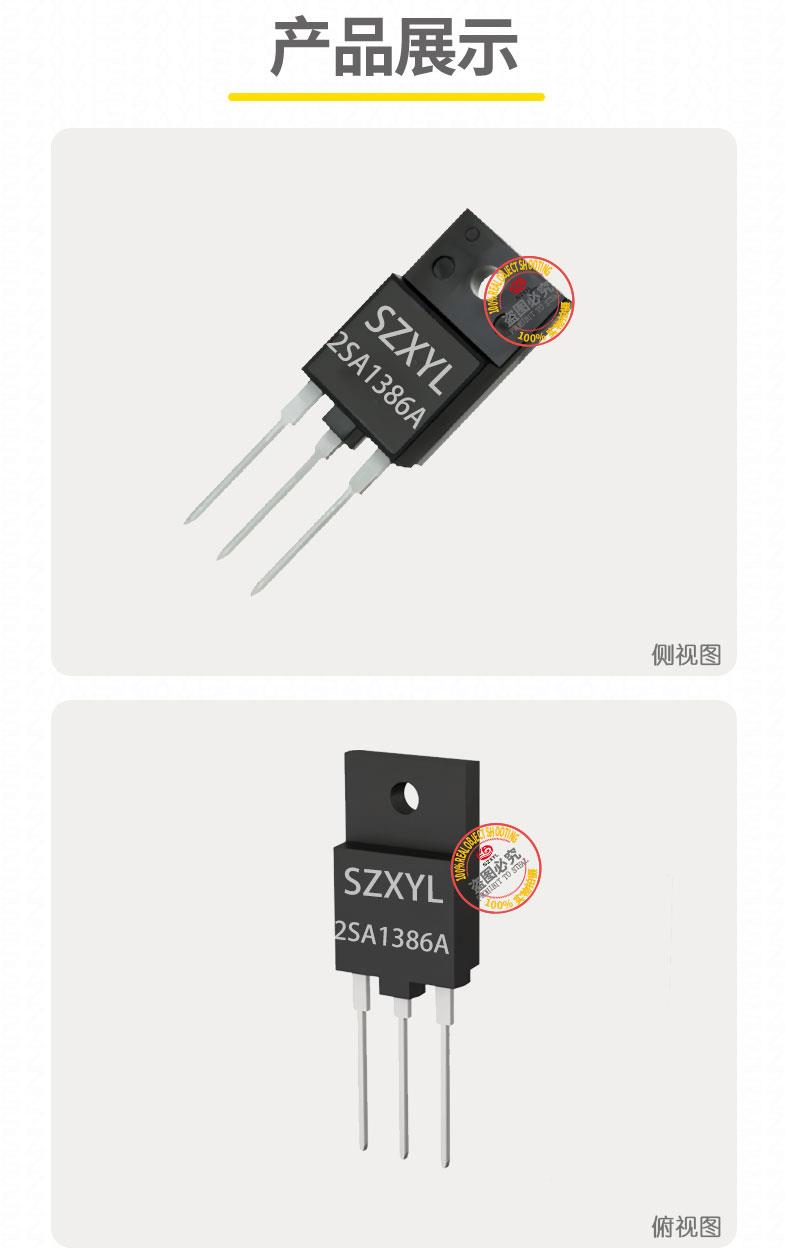

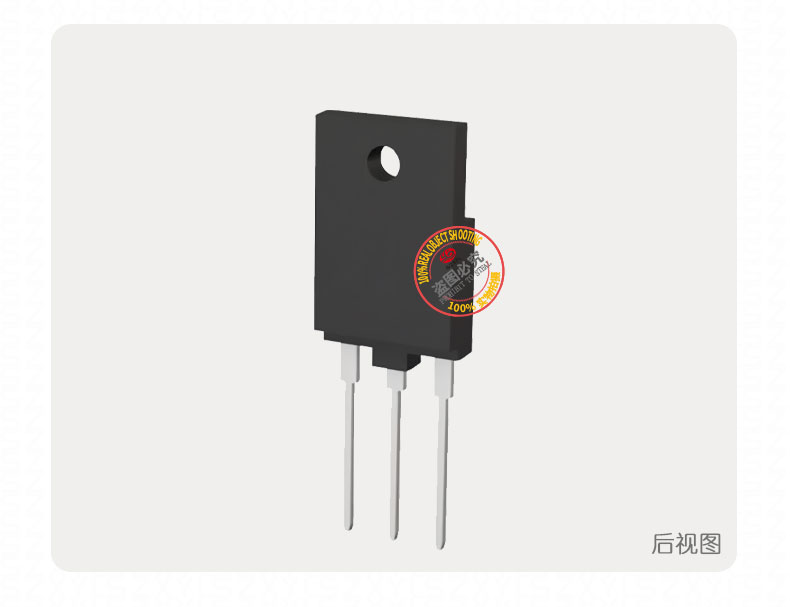

2SA1386A TO-3PF

• 集电极 - 发射极电压（VCEO）：-160V，适配 80-160V 母线电压系统
• 集电极电流（IC）：-15A（持续），-30A（脉冲），支持超大电流负载，可用于电机驱动、电源扩流及储能系统的 DC/DC 转换。
• 集电极功率（PC）：130W，结合 TO-3PF 金属外壳散热设计，可在 %2B 150℃结温下稳定工作
• 电流增益（hFE）：50-180，线性度优异，适合音频放大等对失真敏感的场景。
• 特征频率（fT）：40MHz，支持 10kHz 以上中频开关应用
• 饱和压降（VCE (sat)）：≤1.8V，导通损耗低，提升电源效率。
• 热性能：典型热阻（RthJC）1.2-1.5℃/W ，TO-3PF 金属外壳直接接触散热器，散热效率较塑封封装提升 30%。

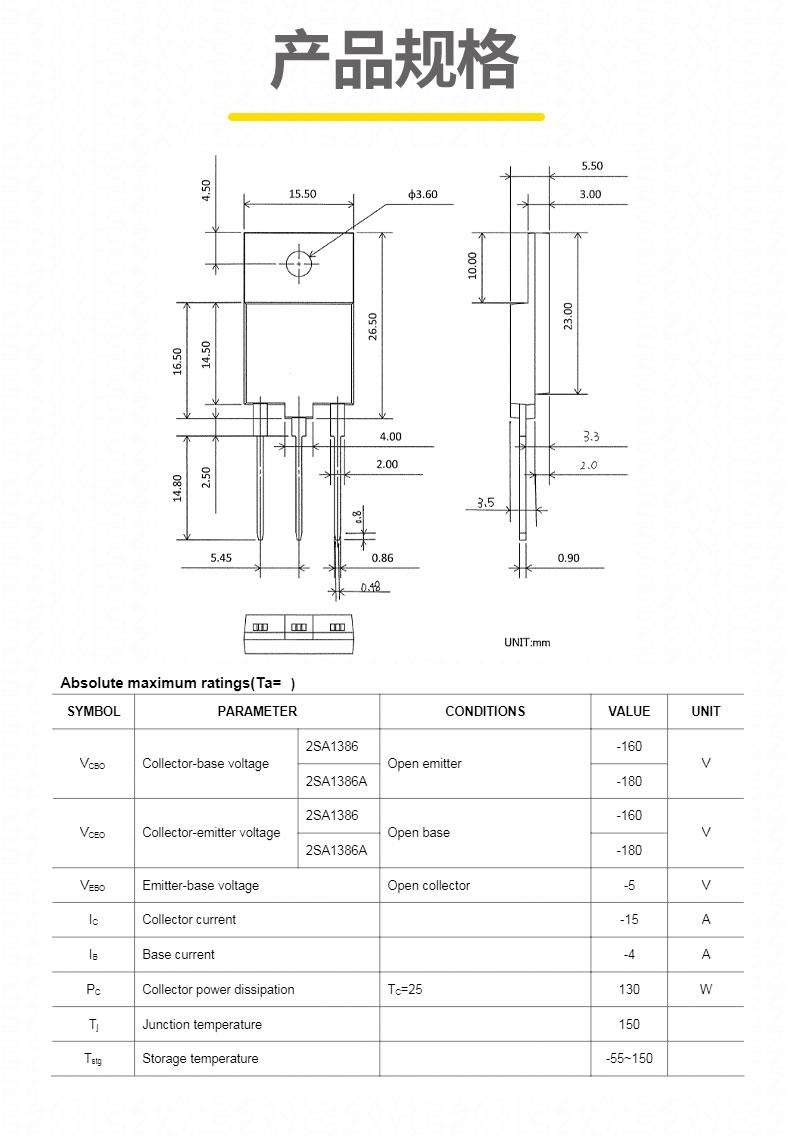

二、2SA1386A 的封装设计与机械特性

1. 散热优化
   • 全金属外壳直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂，并紧固至散热器，可将结温降低 25℃以上。
2. 引脚配置
   • 3 引脚结构（TO-3PF-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊
3. 物理规格
   • 封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。

三、2SA1386A 的典型应用场景

1. 音频放大
   • 高保真音响系统的功率输出级，hFE 线性度确保低失真，-160V 耐压适配 ?80V 电源轨。与 2SC3519A 配对使用可组成互补对管，广泛应用于 AB 类功放电路，支持 500W 以上高功率输出。
   • 汽车音响功放模块，宽温工作能力适应车载环境，支持 4Ω/8Ω 负载阻抗。
2. 工业设备
   • 伺服电机驱动器的 H 桥电路，-15A 持续电流支持大功率电机控制，快速开关特性减少电磁干扰（EMI）。
   • 工业电源的扩流电路，输出电流可达 12A 以上，需配合大面积散热片。
3. 汽车电子
   • 车载逆变器的低压侧开关管，-160V 耐压适配 12V/24V 电池系统，可承受电机启动时的瞬时浪涌电流。
   • 汽车空调压缩机驱动模块，低饱和压降（1.8V）提升系统效率，减少能源损耗。
4. 能源与电力
   • 太阳能微逆变器的 DC/AC 转换电路，40MHz 频率特性支持高频开关，提升功率密度。




   • 储能系统的 12V/24V 直流母线切换，双管并联设计可扩展至 30A 电流。
   • 总结：2SA1386A TO-3PF 凭借其高电压耐受性（-160V）、超大电流能力（-15A）和优化的线性度（hFE 50-180），成为高压音频放大、工业驱动及汽车电子的理想选择。其金属封装的散热优势、宽温工作能力及严格的工艺控制，尤其适合对可靠性和效率要求苛刻的音响系统、电机驱动及能源系统。通过合理的驱动电路设计和散热方案，可充分发挥其性能优势，实现系统级的成本优化与可靠性提升。
   •
