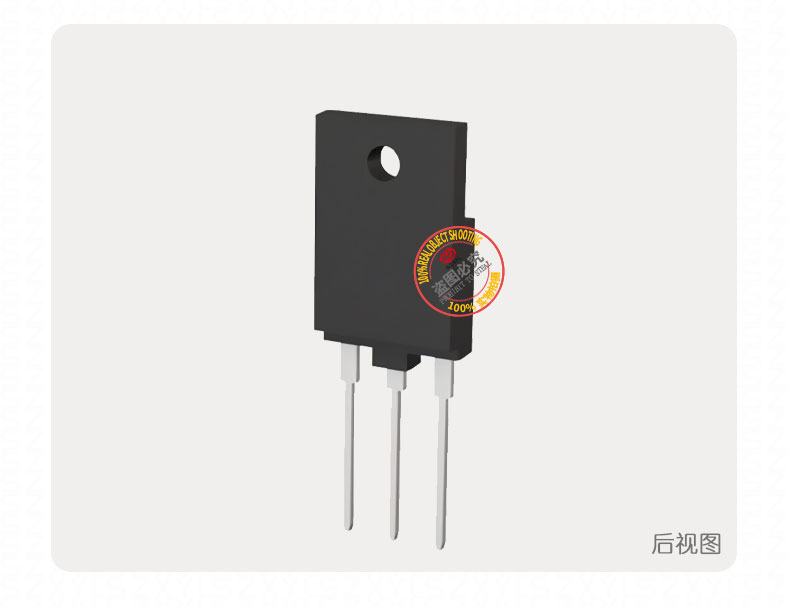

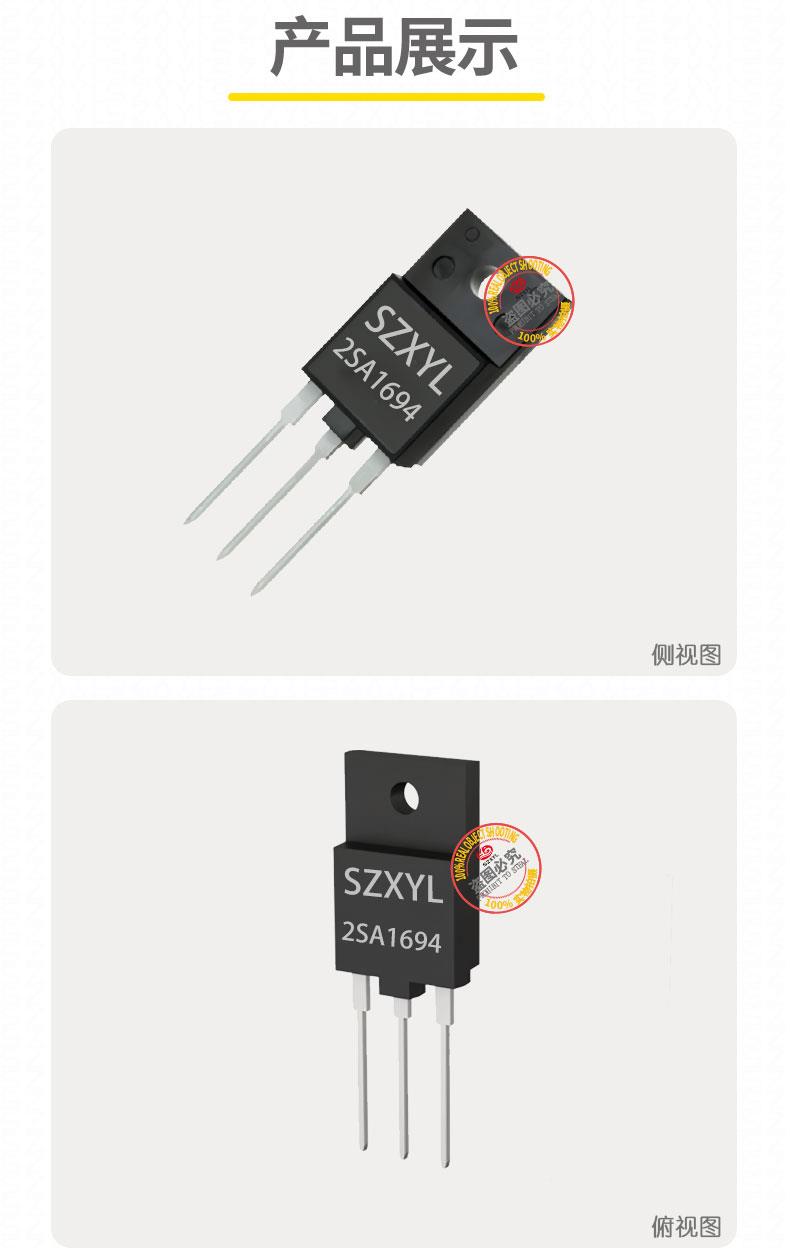

2SA1694 TO-3PF

一、he心电气参数与性能特性

• 集电极 - 发射极电压（VCEO）：-120V，适配 80-120V 母线电压系统
• 集电极电流（IC）：-8A，-16A，支持大电流负载，可用于电机驱动、电源扩流及储能系统的 DC/DC 转换。
• 集电极功率（PC）：80W至 60W，结合 TO-3PF 金属外壳散热设计，可在 %2B 150℃结温下稳定工作
• 电流增益（hFE）：50-180，线性度优异，适合音频放大等对失真敏感的场景。
• 特征频率（fT）：20MHz
• 饱和压降（VCE (sat)）：≤1.5V，导通损耗低，提升电源效率。
• 热性能：典型热阻（RthJC）1.5-2.0℃/W，TO-3PF 金属外壳直接接触散热器，散热效率较塑封封装提升 30%。

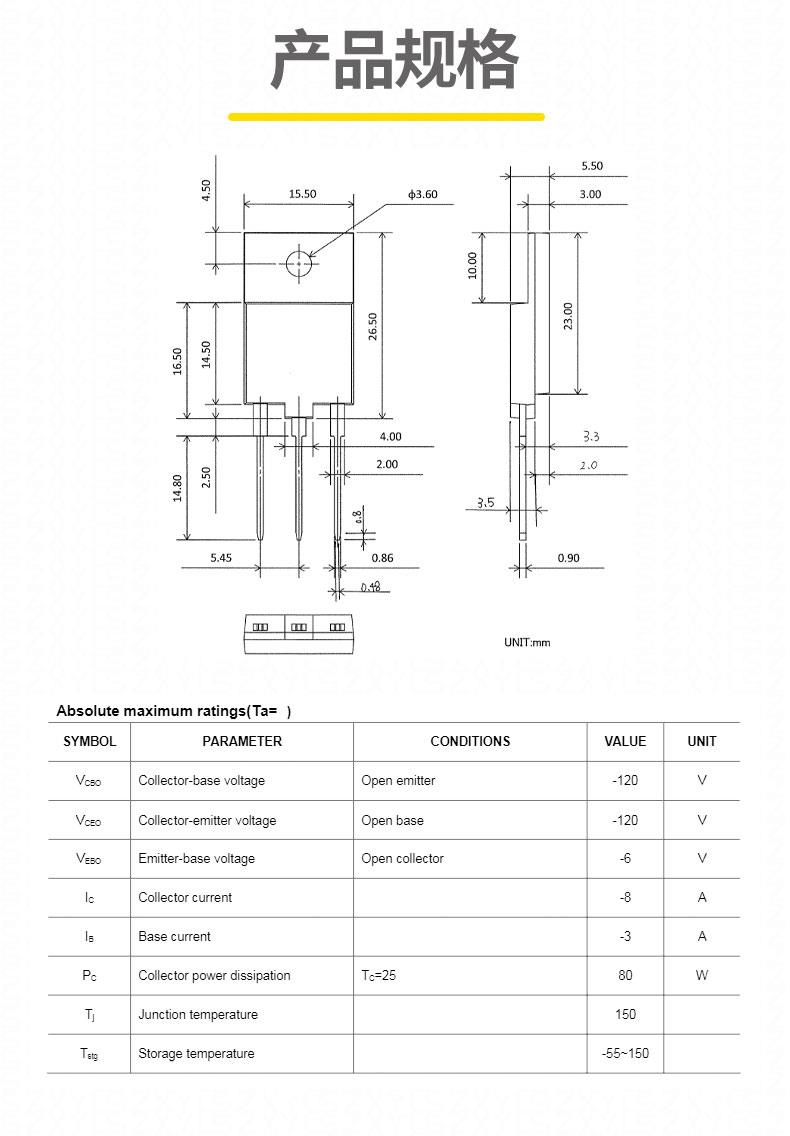

二、封装设计与机械特性

1. 散热优化
   • 全金属外壳直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂，并紧固至散热器，可将结温降低 25℃以上。
2. 引脚配置
   • 3 引脚结构（TO-3PF-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊
3. 物理规格
   • 封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。

三、 2SA1694 的典型应用场景

1. 音频放大
   • 高保真音响系统的功率输出级，hFE 线性度确保低失真（THD≤0.05%），-120V 耐压适配 ?60V 电源轨。与 2SC4467 配对使用可组成互补对管
   • 汽车音响功放模块，宽温工作能力适应车载环境，支持 4Ω/8Ω 负载阻抗。
2. 工业设备
   • 伺服电机驱动器的 H 桥电路，-8A 持续电流支持中小功率电机控制，快速开关特性减少电磁干扰（EMI）。
   • 工业电源的扩流电路，输出电流可达 5A 以上，需配合大面积散热片。
3. 汽车电子
   • 车载逆变器的低压侧开关管，-120V 耐压适配 12V/24V 电池系统，可承受电机启动时的瞬时浪涌电流。
   • 汽车空调压缩机驱动模块，低饱和压降（1.5V）提升系统效率，减少能源损耗。
4. 能源与电力
   • 太阳能微逆变器的 DC/AC 转换电路，20MHz 频率特性支持高频开关，提升功率密度。
   • 储能系统的 12V/24V 直流母线切换，双管并联设计可扩展至 16A 电流。
   •
