2SD1049 TO-3PF

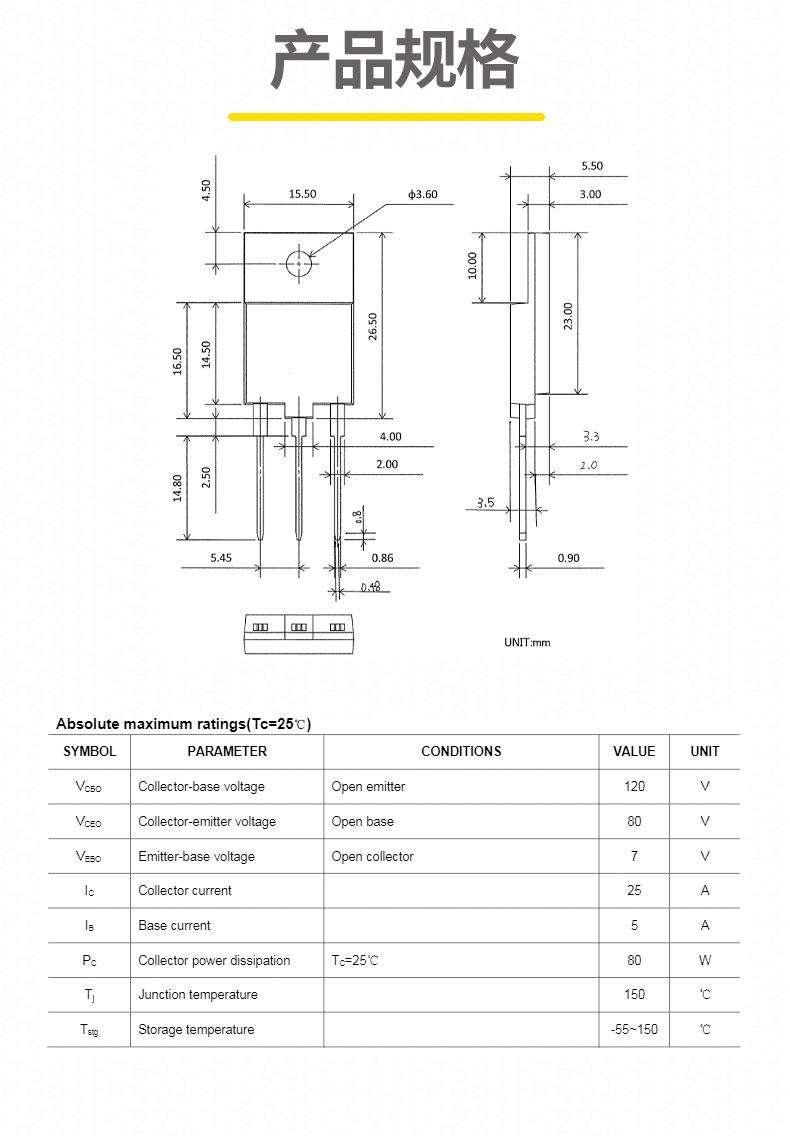

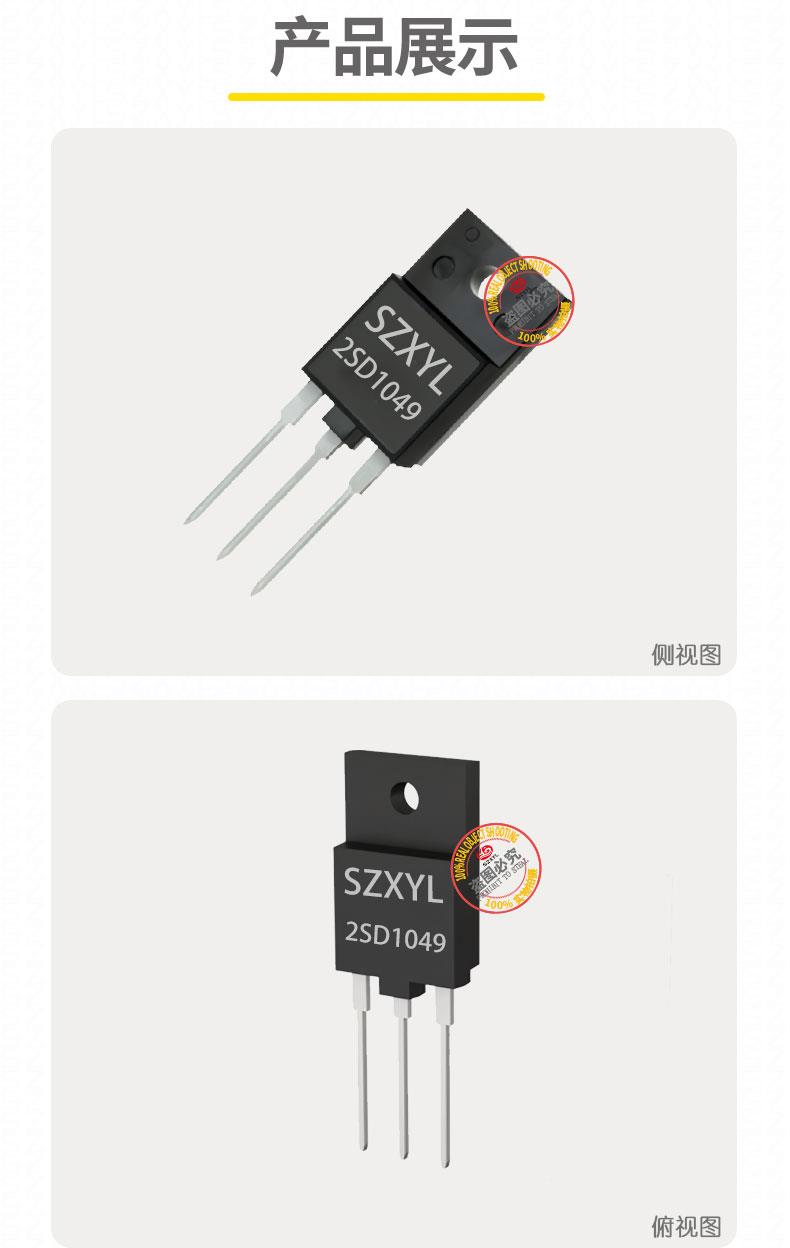

一、2SD1049的he心电气参数与性能特性

• 集电极 - 发射极电压（VCEO）：80V，适配 40-80V 母线电压系统。
• 集电极电流（IC）：25A（持续），50A（脉冲），支持高电流负载，可用于工业电源扩流、储能系统 DC/DC 转换及电子负载电路。
• 集电极功率（PC）：80W（Ta=25℃），结合 TO-3P 金属外壳散热设计，可在 %2B 150℃结温下稳定工作，部分型号支持 %2B 175℃高温环境。
• 电流增益（hFE）：20-40，适合对线性度要求较低的开关应用。
• 特征频率（fT）：30MHz，支持 10kHz 以下高频开关。
• 饱和压降（VCE (sat)）：≤1.5V，导通损耗低，提升电源效率。
• 热性能：典型热阻1.55℃/W，TO-3P 金属外壳直接接触散热器，散热效率较塑封封装提升 30%。

二、2SD1049的封装设计与机械特性

1. 散热优化
   • 全金属外壳直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂，并紧固至散热器，可将结温降低 25℃以上。

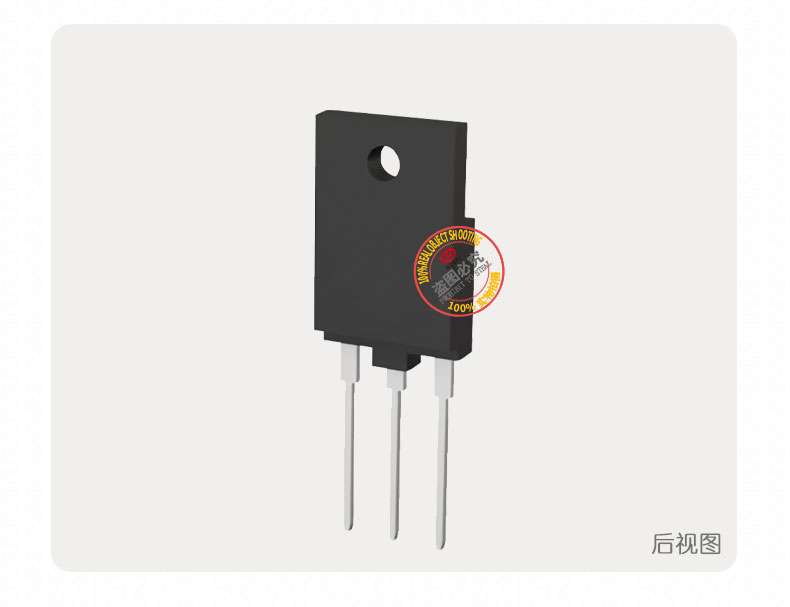

2. 引脚配置
   • 3 引脚结构（TO-3P-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊
3. 物理规格
   • 封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。

三、2SD1049的典型应用场景

1. 高频开关电源
   • 开关稳压器的主开关管，30MHz 频率特性支持高效能转换，1.5V 饱和压降降低导通损耗。
   • 工业级 UPS的逆变器电路，80V 耐压适配 48V/72V 电池系统，25A 持续电流支持中小功率负载。
2. 电机驱动
   • 伺服电机驱动器的 H 桥电路，25A 持续电流支持 3kW 以下电机控制，快速开关特性减少电磁干扰（EMI）。
   • 汽车雨刮器、车窗升降器驱动模块，宽温工作能力适应车载环境，低饱和压降提升系统效率。
3. 能源与电力
   • 太阳能微逆变器的 DC/AC 转换电路，高频开关能力提升稳定性，支持多串并联设计。
   • 储能系统的 12V/24V 直流母线切换，双管并联设计可扩展至 50A 脉冲电流。
4. 电子负载与测试设备
   • 可编程电子负载的电流吸收模块，25A 持续电流支持大功率测试，低饱和压降（1.5V）减少发热。




   • 实验室电源的动态负载模拟，快速响应特性确保测试精度。
   •
