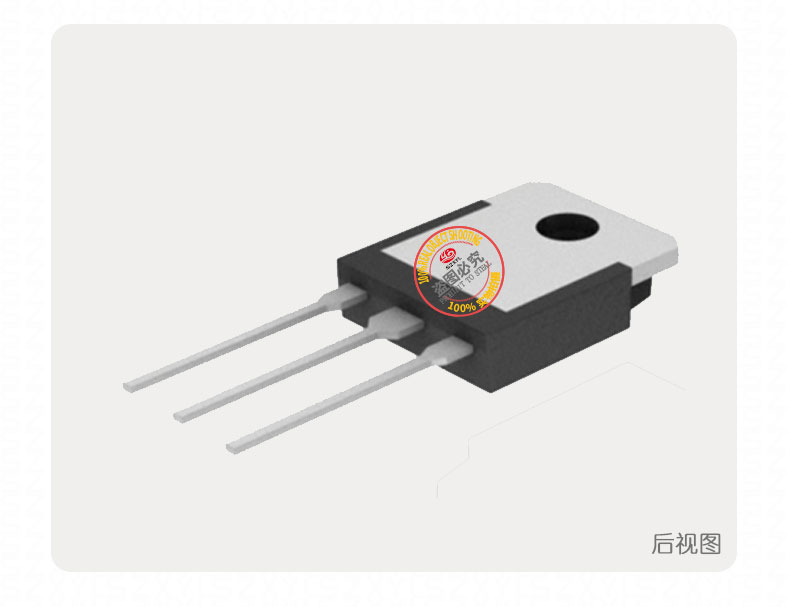

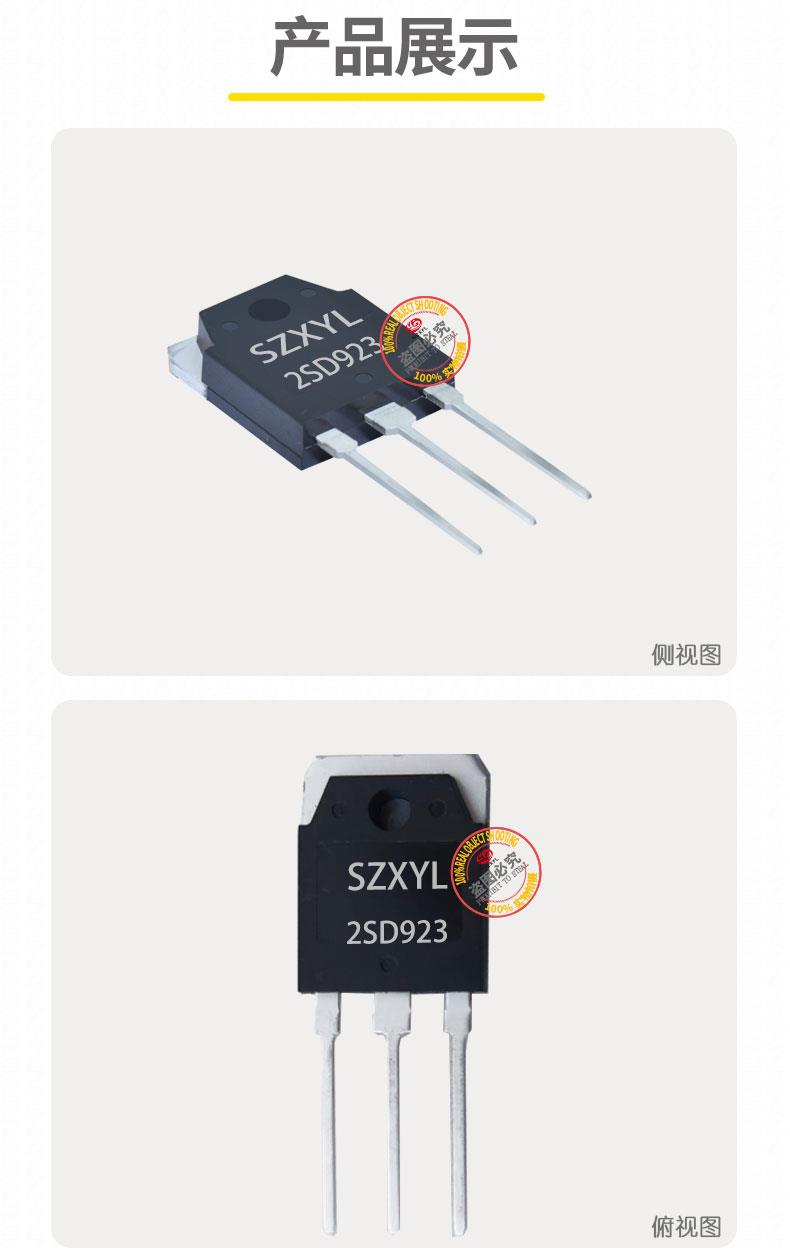

2SD923 TO-3PF

一、2SD923的he心电气参数与性能特性

• 集电极 - 发射极电压（VCEO）：100V，适配 50-100V 母线电压系统
• 集电极电流（IC）：10A（持续），20A（脉冲），支持大电流负载，可用于电机驱动、电源扩流及储能系统的 DC/DC 转换。
• 集电极功率（PC）：100W，结合 TO-3PF 金属外壳散热设计，可在 %2B 150℃结温下稳定工作，部分型号支持 %2B 175℃高温环境。
• 电流增益（hFE）：700-1200，线性度优异，适合音频放大等对失真敏感的场景。
• 特征频率（fT）：30MHz，支持 10kHz 以下低频开关应用。
• 饱和压降（VCE (sat)）：≤2.0V，导通损耗低，提升电源效率。
• 热性能：典型热阻（RthJC）1.8-2.2℃/W，TO-3PF 金属外壳直接接触散热器，散热效率较塑封封装提升 30%。

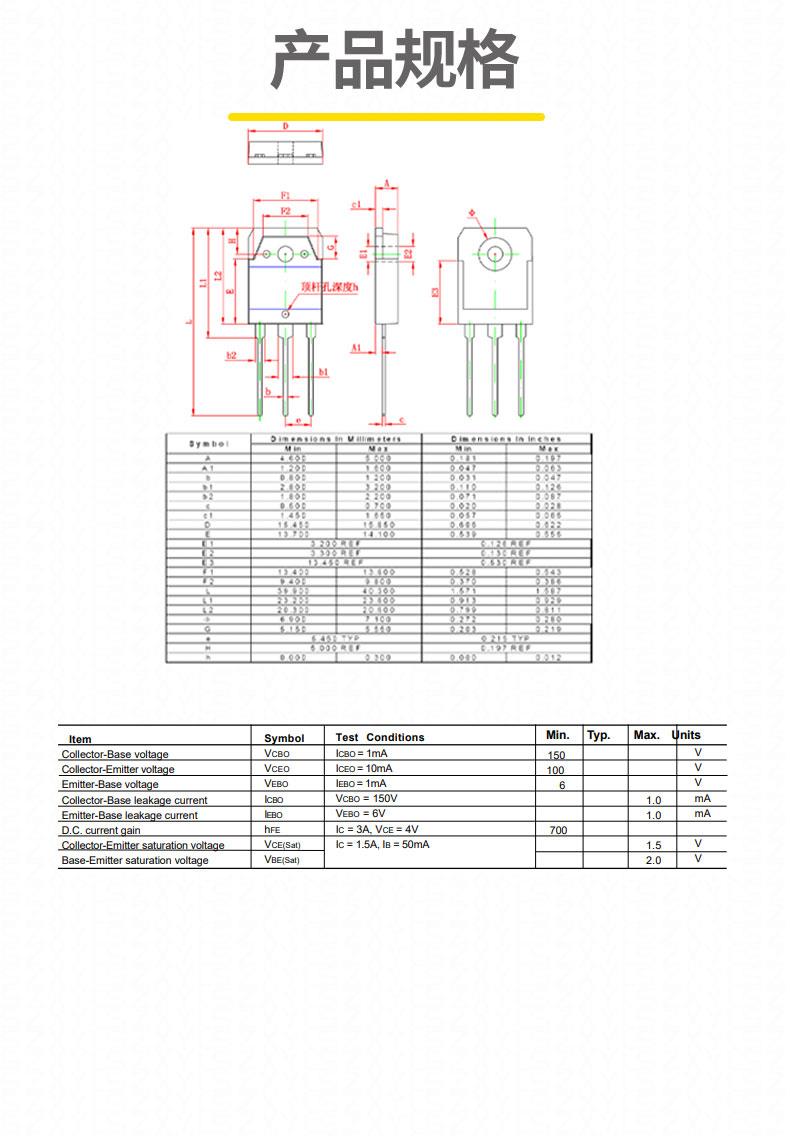

二、2SD923的封装设计与机械特性

1. 散热优化
   • 全金属外壳直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂，并紧固至散热器，可将结温降低 25℃以上。
2. 引脚配置
   • 3 引脚结构（TO-3PF-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊
3. 物理规格
   • 封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。

三、2SD923的典型应用场景

1. 音频放大
   • 高保真音响系统的功率输出级，hFE 线性度确保低失真，100V 耐压适配 ?50V 电源轨。与 2SB772 配对使用可组成互补对管，广泛应用于 AB 类功放电路，支持 100W 以上高功率输出。
   • 汽车音响功放模块，宽温工作能力适应车载环境，支持 4Ω/8Ω 负载阻抗。
2. 工业设备
   • 伺服电机驱动器的 H 桥电路，10A 持续电流支持中小功率电机控制，快速开关特性减少电磁干扰（EMI）。
   • 工业电源的扩流电路，输出电流可达 8A 以上，需配合大面积散热片。
3. 汽车电子
   • 车载逆变器的低压侧开关管，100V 耐压适配 12V/24V 电池系统，可承受电机启动时的瞬时浪涌电流。
   • 汽车空调压缩机驱动模块，低饱和压降（2.0V）提升系统效率，减少能源损耗。
4. 能源与电力
   • 太阳能微逆变器的 DC/AC 转换电路，30MHz 频率特性支持低频开关，提升稳定性。
   • 储能系统的 12V/24V 直流母线切换，双管并联设计可扩展至 20A 电流。
   •
