深圳市新亿利电子有限公司

MJD44H11 产品特点：

1. 高电流与低导通损耗
   8A 连续集电极电流（Ic）可驱动 12V/8A 直流电机，配合 PWM 信号调节转速，效率可达 90% 以上。典型饱和压降1.0V显著降低导通损耗
2. 高增益与快速开关特性
   直流电流增益（hFE）zui小值 60（@8A）在多级放大电路中可实现低失真信号放大

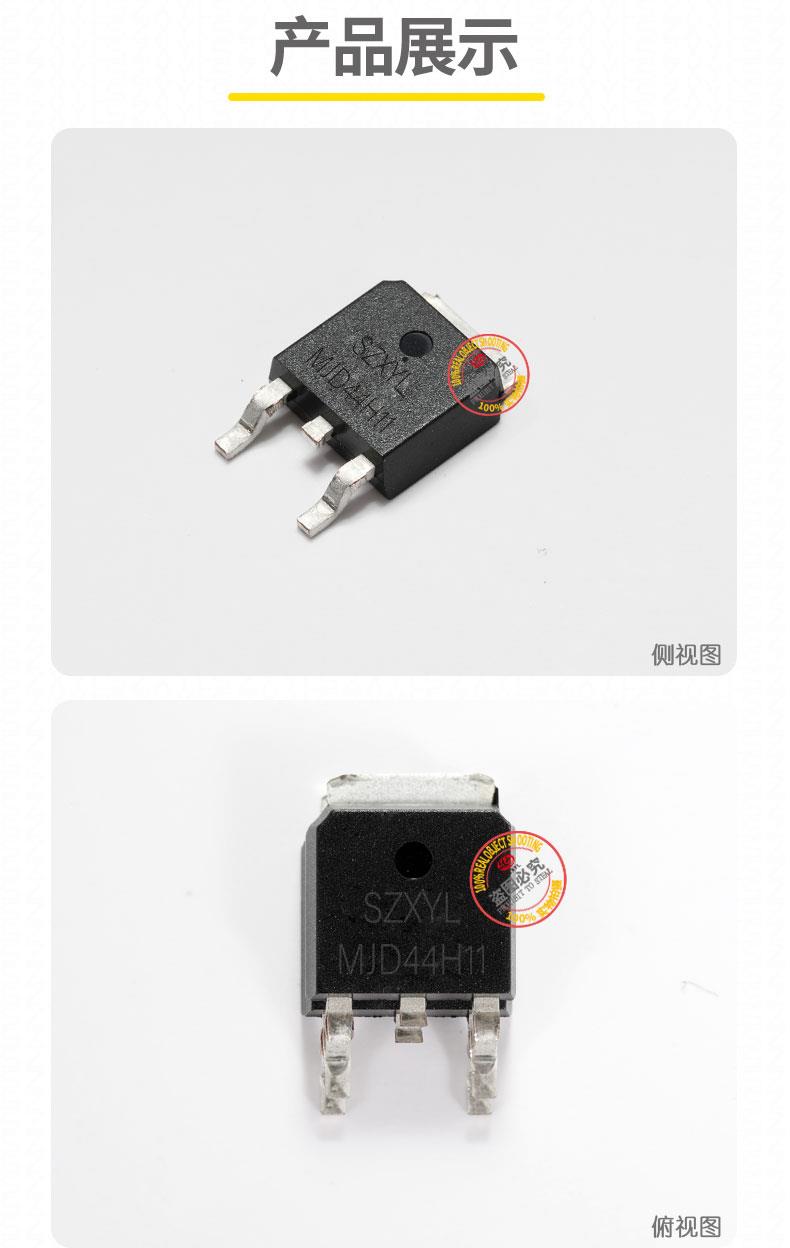

3. 紧凑封装与散热优化

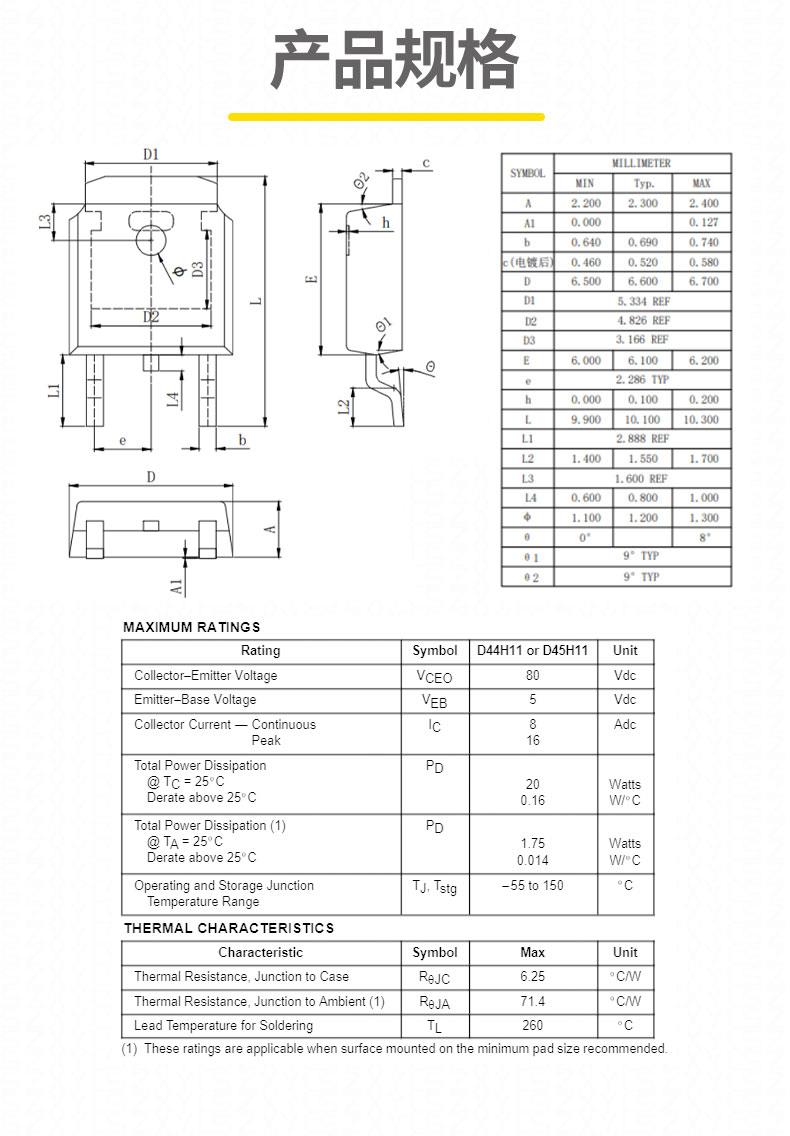

   TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 200mm? 铜箔散热区域，可实现 20W 功率耗散，适合空间受限的工业模块。
4. 高可靠性与宽温度范围
   工作温度范围 - 55℃至 %2B 150℃，满足 JEDEC JESD22 环境应力测试。通过高温高湿、温度循环等测试，确保在恶劣条件下的性能一致性。

MJD44H11 技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：80V
  • 集电极电流（Ic）：8A（连续），脉冲电流 15A
  • 功率耗散（Pd）：20W/2W
  • 直流电流增益（hFE）：60~300
• 动态特性：
  • 饱和压降（Vce (sat)）：1.0V，≤1.2V
  • 特征频率（fT）：85MHz
  • 开关时间（ton/toff）：50ns/200ns
• 温度范围：
  • 工作温度：-55℃至 %2B 150℃
  • 存储温度：-55℃至 %2B 150℃

MJD44H11 应用领域：

1. 工业电源与电压调节
   作为线性稳压器的调整管，支持输入电压范围 12V 至 48V，输出电流 8A，纹波抑制比可达 75dB 以上。基极驱动电阻建议为 10Ω，并并联 100μF 电解电容稳定偏置电压。在 48V 工业电源中，可作为同步整流管，配合控制器实现高效率能量转换，效率可达 92%。
2. 汽车电子与电机控制
   在汽车电动座椅驱动电路中，支持 24V 峰值电压，开关时间≤1μs。需外部续流二极管抑制反电动势，基极驱动电流仅需 800mA。当驱动 12V/8A 直流电机时，可通过 PWM 信号调节转速，效率可达 88% 以上。
3. 消费类设备与照明
   驱动 12V/8A LED 灯串时，通过 PWM 信号调节亮度，效率可达 90% 以上。基极驱动电阻建议为 20Ω，并串联 100pF 高频旁路电容抑制振荡。在智能家居系统中，可作为继电器驱动管，控制高功率负载的通断。
4. 高速开关与 IGBT 驱动


   在 IGBT 驱动电路中，与 PNP 型晶体管组成推挽式放大电路，可驱动 8A 栅极电流，开关时间≤1μs。
