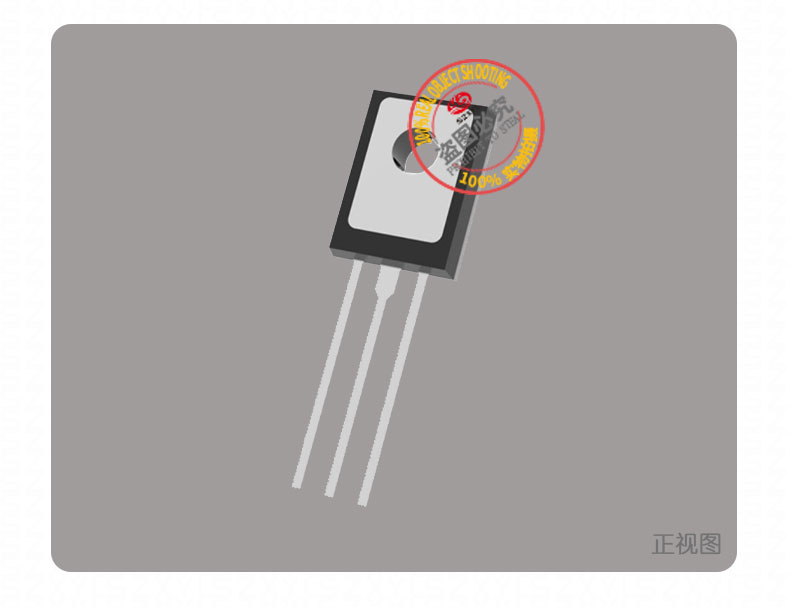

BD682 是一款采用 TO-126 封装的 PNP 型达林顿功率晶体管，专为高增益、高功率应用设计。其he心参数包括 100V 的集电极 - 发射极电压（VCEO）、4A 的连续集电极电流（IC）以及 14W的功率耗散能力。器件内置反向并联集电极 - 发射极二极管，可有效抑制感性负载产生的电压尖峰，增强电路可靠性。

BD682关键参数

• 极性：PNP 型达林顿晶体管，ON 型号内置基极 - 发射极分流电阻，ST 型号可能集成反向二极管。
• 温度范围：-55℃~%2B150℃，满足工业级应用需求。
• 开关特性：集射极饱和电压（Vce (sat)）≤2.5V，适合低功耗电路设计。

BD682 关键技术特性

1. 高电流增益：直流电流增益（hFE）zui小值为 750，适用于需要高驱动能力的场景，如电机控制和功率放大。
2. 宽电压范围：集电极 - 基极电压（VCBO）和集电极 - 发射极电压（VCEO）均为 100V，可满足多种中高压应用需求。
3. 低饱和压降：达林顿结构设计降低了导通损耗，适用于高效率功率转换电路。
4. 可靠封装：TO-126 封装提供良好的散热性能，支持表面贴装或通孔安装，适合自动化生产。

BD682 典型应用领域

• 电机驱动：用于直流电机调速和正反转控制，可直接驱动中小型电机（如家用电器、办公设备）。
• 电源管理：作为线性稳压器或开关电源的输出级，提供稳定的电压调节。
• 音频放大：在音频功率放大器中担任输出级，支持高保真信号放大。
• 工业控制：用于驱动继电器、电磁阀等工业设备，实现jing确的开关控制。

设计注意事项

• 散热管理：建议搭配散热片使用，以确保在 4A 连续电流下结温不超过 150?C。
• 驱动要求：由于达林顿结构的高输入阻抗，需确保基极驱动信号足够强以维持饱和状态。

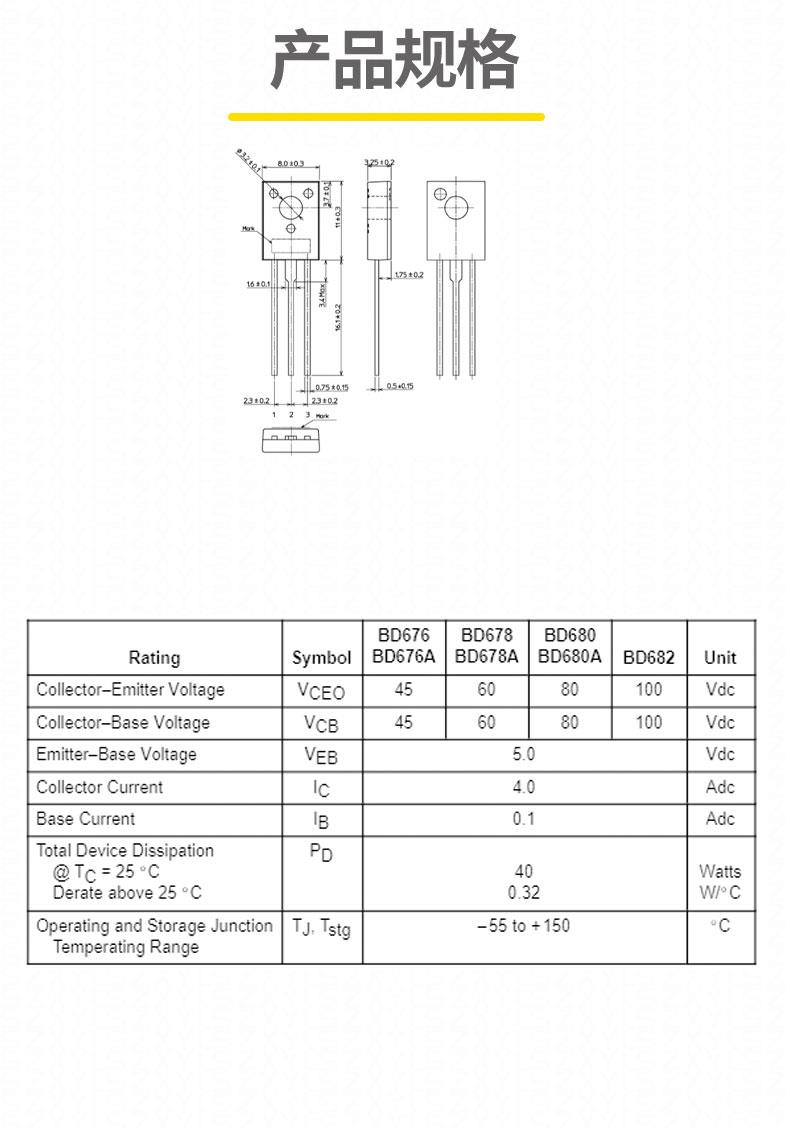

BD682 引脚定义（TO-126）

1. 基极（Base）：控制信号输入引脚。
2. 集电极（Collector）：连接负载的高电位端。
3. 发射极（Emitter）：输出信号至负载的低电位端。

BD682 凭借其高增益、宽电压范围和可靠的封装设计，成为率电子设备的理想选择，尤其适合需要高驱动能力和稳定性的工业、消费电子及汽车应用。
