MJD127产品特点：

1. 超高增益与低驱动电流
   达林顿结构设计使直流电流增益可达 1000~12,000
2. 大电流与宽温度范围
   8A 集电极电流（Ic）支持高功率电路设计

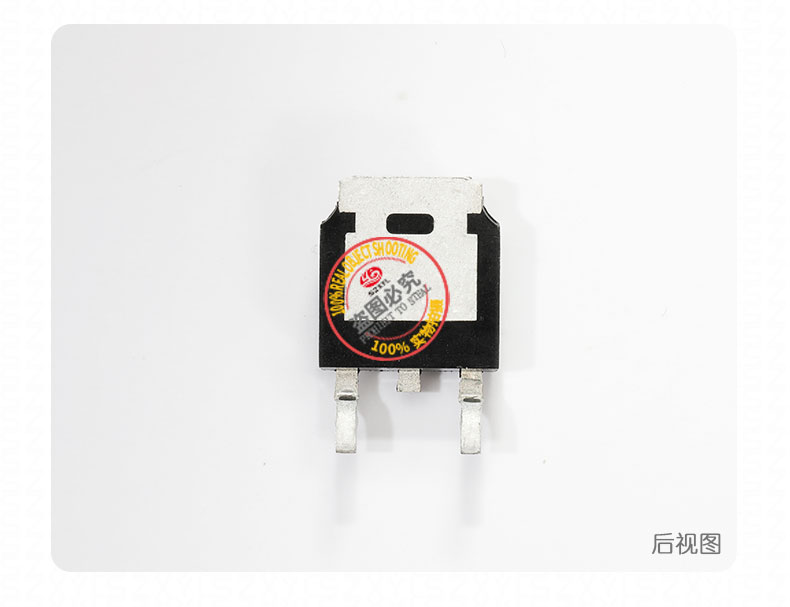

3. 紧凑封装与散热优化

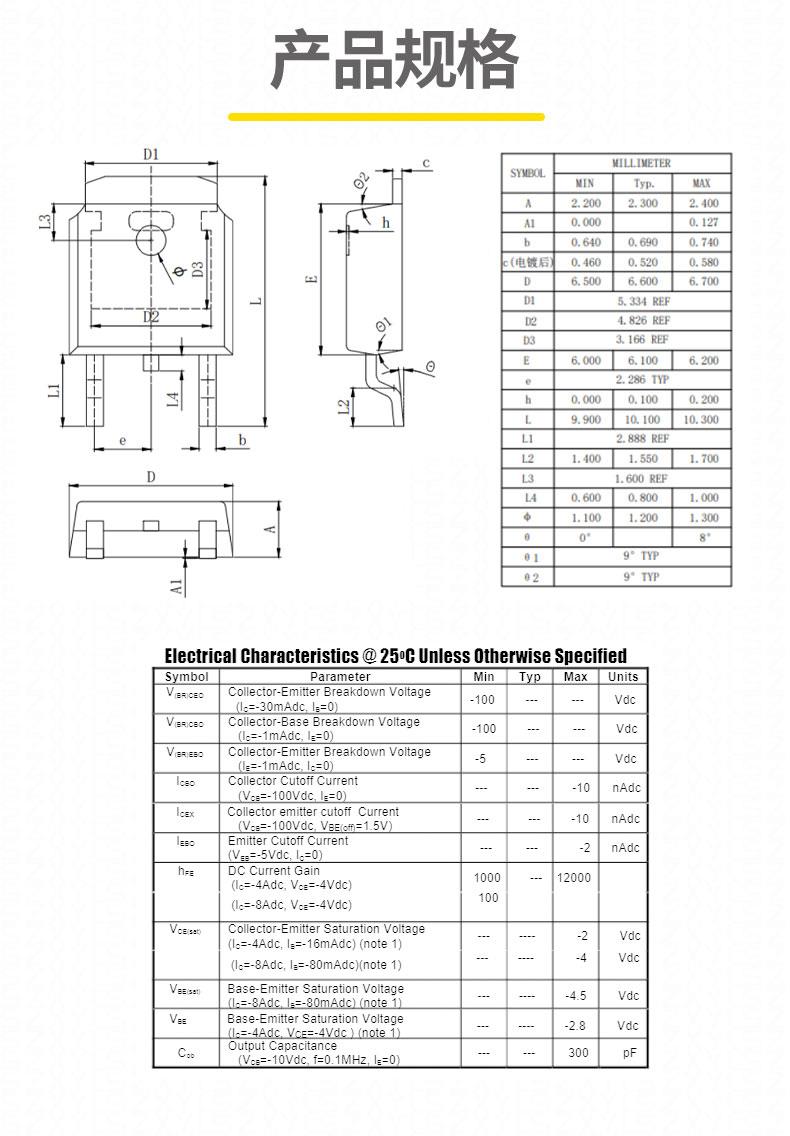

   TO-252 封装尺寸 6.6mm?6.1mm?2.3mm，引脚间距 2.54mm，支持回流焊工艺，兼容高密度 PCB 布局。金属引脚设计配合 400mm? 铜箔散热区域，可实现 20W 功率耗散（Tc=25℃），适合空间受限的工业模块。

MJD127技术参数：

• 极限参数：
  • 集电极 - 发射极电压（VCEO）：100V
  • 集电极电流（Ic）：8A（连续），脉冲电流 16A
  • 功率耗散（Pd）：20W（Tc=25℃，需散热片）/1.5W
  • 直流电流增益（hFE）：1000~12,000
• 动态特性：
  • 饱和压降（Vce (sat)）：2V（典型值 @Ic=4A, Ib=16mA），≤4V（zui大值 @Ic=8A, Ib=80mA）
  • 特征频率（fT）：4MHz
  • 开关时间（ton/toff）：约500ns/1μs
• 温度范围：
  • 工作温度：-65℃至 %2B 150℃
  • 存储温度：-65℃至 %2B 150℃

MJD127应用领域：

1. 工业电源与高功率驱动
   作为线性稳压器的调整管，支持输入电压范围 12V 至 48V，输出电流 8A，纹波抑制比可达 70dB 以上。基极驱动电阻建议为 1kΩ，并并联 100μF 电解电容稳定偏置电压。在 48V 工业电源中，可作为同步整流管，配合控制器实现高效率能量转换。
2. 汽车电子与电机控制
   在汽车启动电机驱动电路中，支持 24V 峰值电压，开关时间≤1μs。需外部续流二极管抑制反电动势，基极驱动电流仅需 8mA。当驱动 12V/8A 直流电机时，可通过 PWM 信号调节转速，效率可达 85% 以上。
3. 消费类设备与照明
   驱动 24V/8A LED 灯串时，通过 PWM 信号调节亮度，效率可达 90% 以上。基极驱动电阻建议为 1kΩ（Ib=8mA 时），并串联 100pF 高频旁路电容抑制振荡。在智能家居系统中，可作为继电器驱动管，控制高功率负载的通断。
4. 低速开关与信号放大


   在低速数据采集电路中，作为信号开关管，开关时间≤1μs，可实现多路信号的快速切换。在音频功率放大器中，与 NPN 型达林顿晶体管（如 MJD122）组成推挽式放大电路，驱动 4Ω 负载输出 50W 功率，总谐波失真（THD）≤0.5%。
