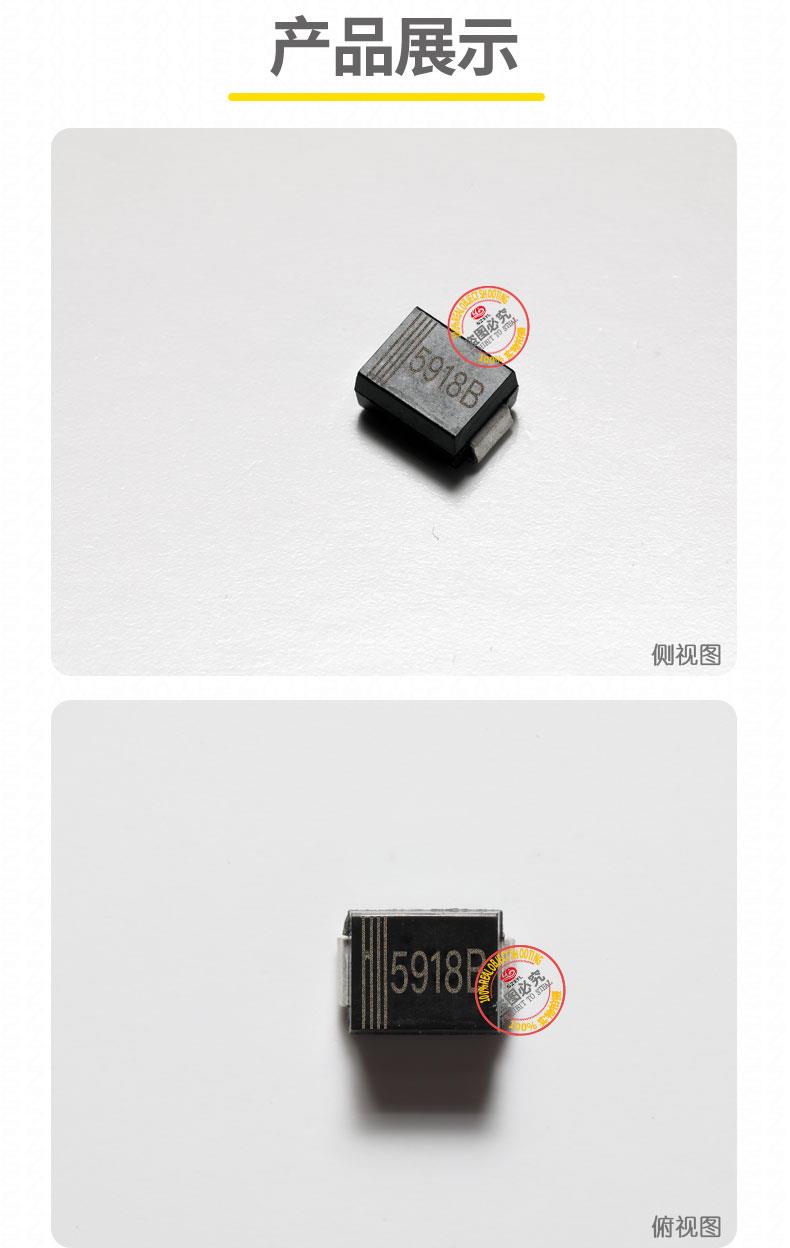

1SMB5918B产品概述

1SMB5918Bhe心参数与特性

1. 电气性能
   • 齐纳电压（Vz）：5.1V，容差 ?5%，典型值 5.1V，覆盖范围 4.845V 至 5.355V
   • 功率容量（Ptot）：3W，支持长期稳定工作，可承受瞬时浪涌电流
   • 动态阻抗（Zzt）：4Ω（@测试电流 73.5mA），确保电压调节精度，优于同类产品。
   • 反向漏电流（Ir）：≤5μA（@25℃，4.0V 反向电压），高温下（如 125℃）可能增至 500μA。
   • 正向电压（Vf）：1.5V（@200mA），降低导通损耗。
   • 工作温度范围：-65℃至 %2B 150℃，适应极端环境。
2. 技术优势
   • 高精度稳压：采用 PIN 结结构与玻璃钝化工艺，确保齐纳电压精度达 ?5%，动态阻抗低至 4Ω，有效抑制电压波动。
   • 高可靠性：可承受瞬时浪涌电流，符合工业级标准，适合长期高负载运行。
   • 宽温域适应性：-65℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
   • 低功耗设计：正向压降低至 1.5V，结合高效稳压特性，减少系统整体能耗。

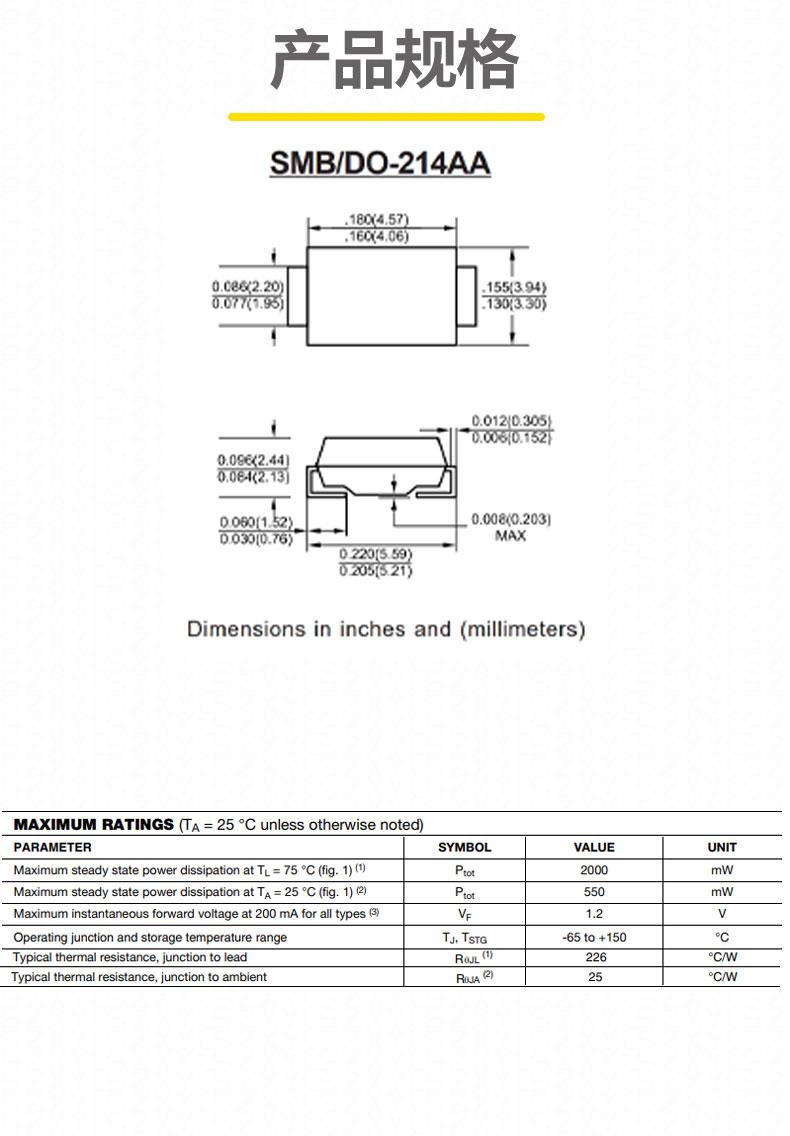

3. 封装与机械特性
   • 封装形式：SMB（DO-214AA）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。
   • 尺寸：4.32mm（长）x 3.3mm（宽）x 2.3mm（高），引脚间距 2.54mm，适配微型化设备。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准

典型应用领域

1. 消费电子
   • 智能手机、平板电脑的电池充电管理，确保充电电压稳定。
   • 智能家电（如空调、洗衣机）的电源模块，提供精准电压调节。
   • LED 照明驱动电路的稳压与保护，延长灯具寿命。
2. 汽车电子
   • 车载充电器、汽车音响系统的稳压电路，适应高温、振动等恶劣环境。
   • 汽车电子控制单元（ECU）的电源保护，防止反向电动势损坏电路。
   • 车载通信模块的电压基准，确保信号传输稳定性。
3. 工业与能源
   • 工业自动化设备的电源模块，支持高精度电压调节。
   • 太阳能逆变器的直流侧稳压，提升系统能效。
   • 电焊机、感应加热设备的电压稳定，减少输出波动。
4. 通信与医疗设备
   • 通信基站电源模块的二次侧稳压，减少高频纹波干扰。
   • 医疗设备（如监护仪、手术器械）的电源管理，确保设备稳定运行。
