BZT52C3V0-75She心参数与特性

• 电气性能：
  • 稳压电压（VZ）：3.0V（典型值），容差范围 ?5%至 ?7%，适配 3.3V 逻辑电平系统，提供精准的电压基准。
  • zui大功率耗散（Ptot）：500mW至 590mW，支持长期稳定工作，符合 IEC 60155 标准。
  • 动态电阻（RZ）：95Ω（5mA 测试电流）至 600Ω（5mA 测试电流），低动态电阻特性可减少电压波动，提升稳压精度。
  • 反向漏电流（IR）：≤50μA（1V 反向电压），确保低功耗应用中的静态电流损耗。
  • 正向压降（VF）：≤900mV（10mA 正向电流），降低导通损耗，适合电池供电系统。
  • 工作温度范围：-65?C 至 %2B 150?C，适应极端环境下的可靠运行。
• 结构与封装：

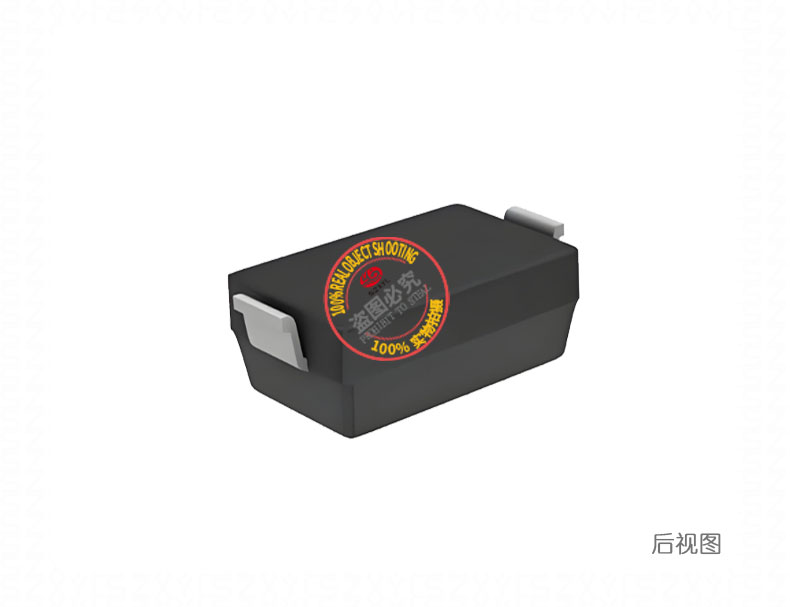

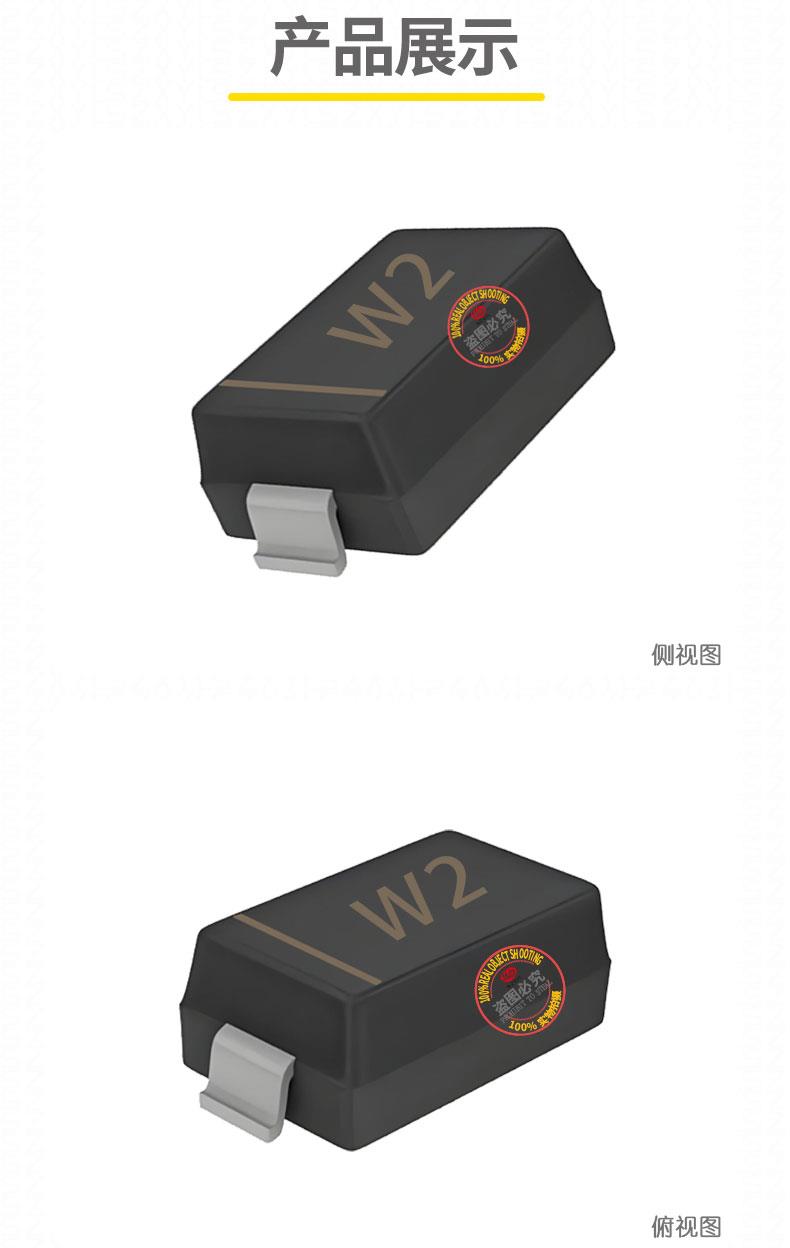

  • 封装形式：SOD-123（表面贴装），尺寸仅 2.8mm?1.8mm?1.25mm，引脚间距 0.6mm，比传统插件式封装节省 70% 空间，适合高密度 PCB 布局。
  • 内部结构：采用硅外延平面芯片技术，表面覆盖玻璃钝化层，抗冲击能力提升 30%，长期可靠性优于传统合金型结构。
  • 散热设计：铜引线框架与 PCB 焊盘直接接触，热阻 θJA=80℃/W，无需额外散热片即可满足常规应用。

BZT52C3V0-75S应用领域

• 消费电子：
  • 智能手机 / 平板电脑：为显示屏驱动芯片、传感器模块提供 3V 稳定偏置电压，确保信号调理电路的准确性。例如，某品牌智能手表采用 BZT52C3V0 为心率传感器供电，保障数据采集精度。
  • 可穿戴设备：在 TWS 耳机中为蓝牙芯片的参考电压电路稳压，低漏电流特性延长电池续航时间，薄型封装适配微型化设计。
• 工业控制：
  • PLC 模块：保护 RS-485 通信接口的逻辑电平，稳定模拟信号链的基准电压，确保工业环境中数据传输的可靠性。
  • 智能传感器：在温湿度传感器中提供稳定的 3V 电源，支持 - 40?C 至 %2B 85?C 宽温工作，适配工业级应用需求。
• 汽车电子：
  • 车载信息娱乐系统：为车载显示屏、USB 接口的电源管理电路稳压，宽温特性（-40?C 至 %2B 125?C）适应车内极端环境
  • ADAS 传感器：在毫米波雷达中稳定射频前端的偏置电压，抑制电磁干扰（EMI），确保传感器信号准确传输。

BZT52C3V0-75S技术优势

1. 高精度稳压：容差 ?5%~?7%，动态电阻低至 95Ω，确保电压输出稳定性优于同类产品。
2. 超微型封装：SOD-123 尺寸仅 2.8mm?1.8mm，比传统 SOD-323 封装节省 30% 空间，适合可穿戴设备、智能手表等对体积敏感的应用。
3. 高可靠性：通过 1000 次 ESD 脉冲测试（?15kV）后性能衰减小于 3%，满足汽车电子、工业控制等长寿命需求。
4. 宽温适应性：-65?C 至 %2B 150?C 工作范围及工业级材料，适应车载、工业等严苛环境。
