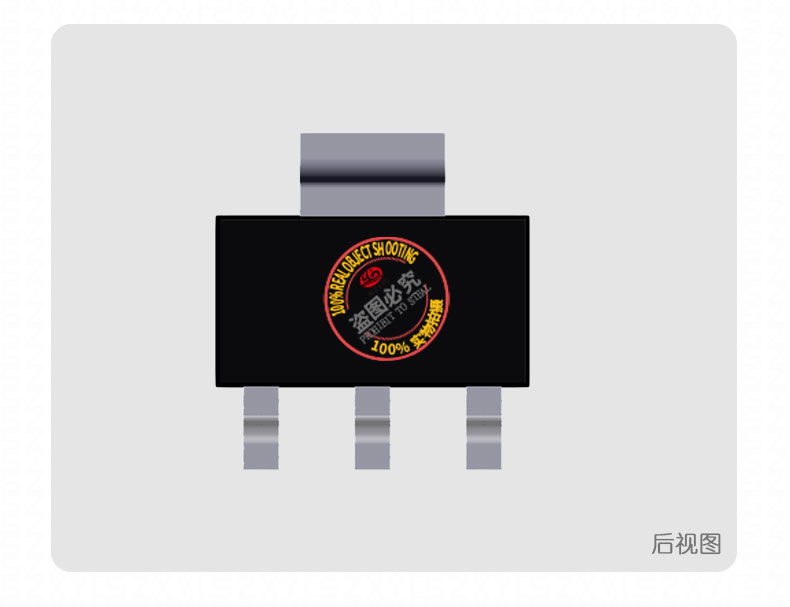

PZTA14 SOT-223 NPN 型达林顿晶体管产品描述

PZTA14 he心参数与特性

• 低电压与中电流能力：
  • 集电极 - 发射极电压（VCEO）：30V（zui大值），集电极连续电流（Ic）为 500mA（Nexperia 版本），脉冲电流可达 1.2A（ON Semiconductor 版本），适配 30V 以下低压系统，如消费电子的电源管理、智能家居的电机驱动和工业设备的信号放大。
  • 超高电流增益：直流电流增益（hFE）zui小值为 10000（Nexperia 版本），典型值可达 20000（VCE=5V，Ic=100mA），显著高于普通晶体管，支持微小信号的高效放大和稳定的开关控制。
  • 低饱和压降：在集电极电流（Ic）为 100mA、基极电流（Ib）为 10μA 时，集电极 - 发射极饱和电压（VCE (sat)）zui大值为 1.5V（Nexperia），有效降低导通损耗，提升能效。
• 高频性能：特征频率（fT）为 125MHz（VCE=10V，Ic=100mA），适用于中高频信号处理，如音频放大器的驱动级和 PWM 调制电路。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 65℃至 %2B 150℃，适应工业环境和消费电子应用。功率耗散（PC）为 1.25W（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 1.5W。

PZTA14 应用领域

1. 消费电子：
   • 小家电控制：在智能加湿器、电动剃须刀等设备中作为电机驱动管，利用 30V 耐压和 500mA 电流能力实现可靠控制，结合低饱和压降（1.5V）降低能效损耗。
   • 电源管理：在手机充电器的辅助电路中作为信号放大器，支持宽输入电压范围（5-30V），优化体积和效率。
2. 工业控制：
   • 传感器信号放大：在自动化设备中放大接近传感器或压力传感器的微弱信号，利用超高 hFE（20000）实现精密信号处理。
   • 低压开关：在 24V 工业电源模块中作为主开关管，支持宽输入电压范围（12-30V），适配电磁阀驱动和指示灯控制。
3. 汽车电子：
   • 车载辅助电路：作为 12V 系统的高压侧开关元件，驱动雨刮器电机或电动车窗继电器，需并联快速恢复二极管（如 FR107）抑制反向电压尖峰。
   • LED 照明驱动：在汽车内饰照明电路中通过 PWM 调制实现亮度调节，结合 125MHz 特征频率确保高频信号稳定性。
4. 通信设备：
   • 射频放大：在蓝牙模块中作为射频信号放大器，利用 125MHz 特征频率实现中高频段信号处理，支持 2.4GHz 通信标准。
   • 电源管理：在基站电源模块中作为低压侧开关管，结合低饱和压降提升能效，适配 48V 输入系统。

技术参数

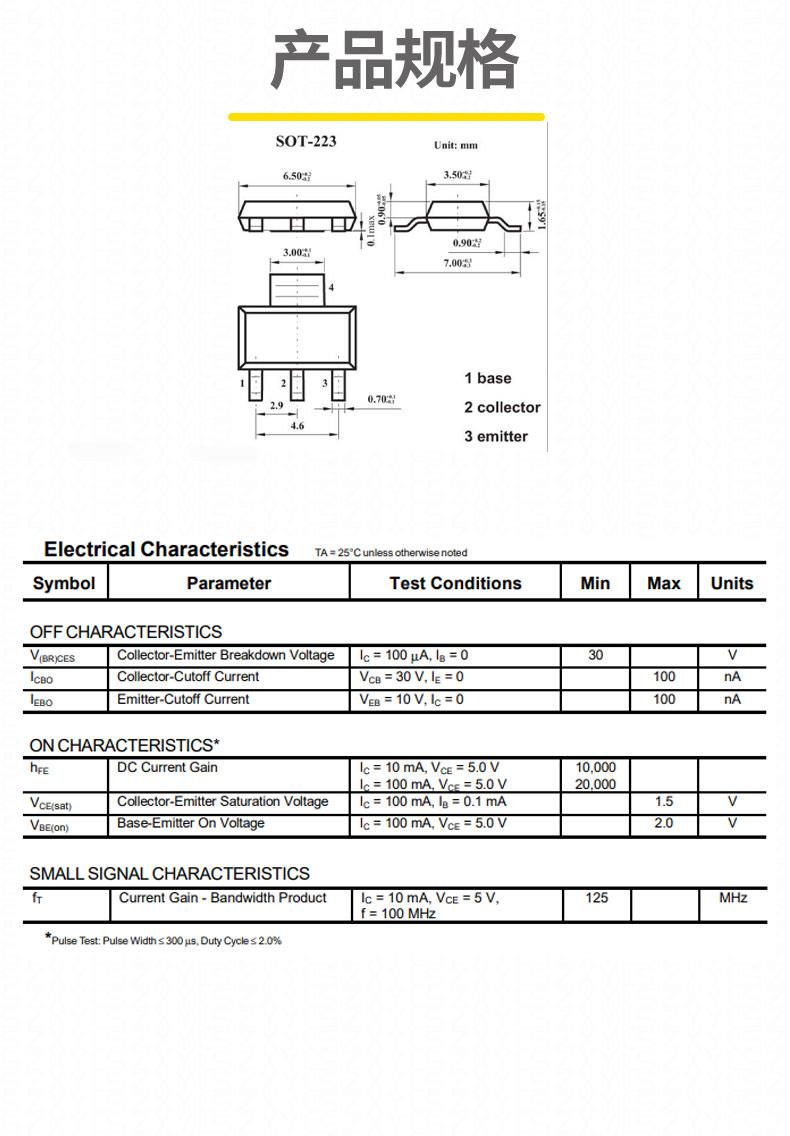

参数	数值 / 范围	测试条件
集电极 - 发射极电压（VCEO）	30V	持续工作
集电极电流（Ic）	500mA（持续）	持续工作
直流电流增益（hFE）	10000~30000（分档）	VCE=10V，Ic=0.8A
集电极 - 发射极饱和电压（VCE (sat)）	≤1.5V	Ic=100mA，Ib=10μA
特征频率（fT）	125MHz	VCE=10V，Ic=100mA
功率耗散（PC）	1.25W（TA=25℃）	环境温度 25℃
集电极输出电容（Cob）	30pF	VCB=10V，f=1MHz
