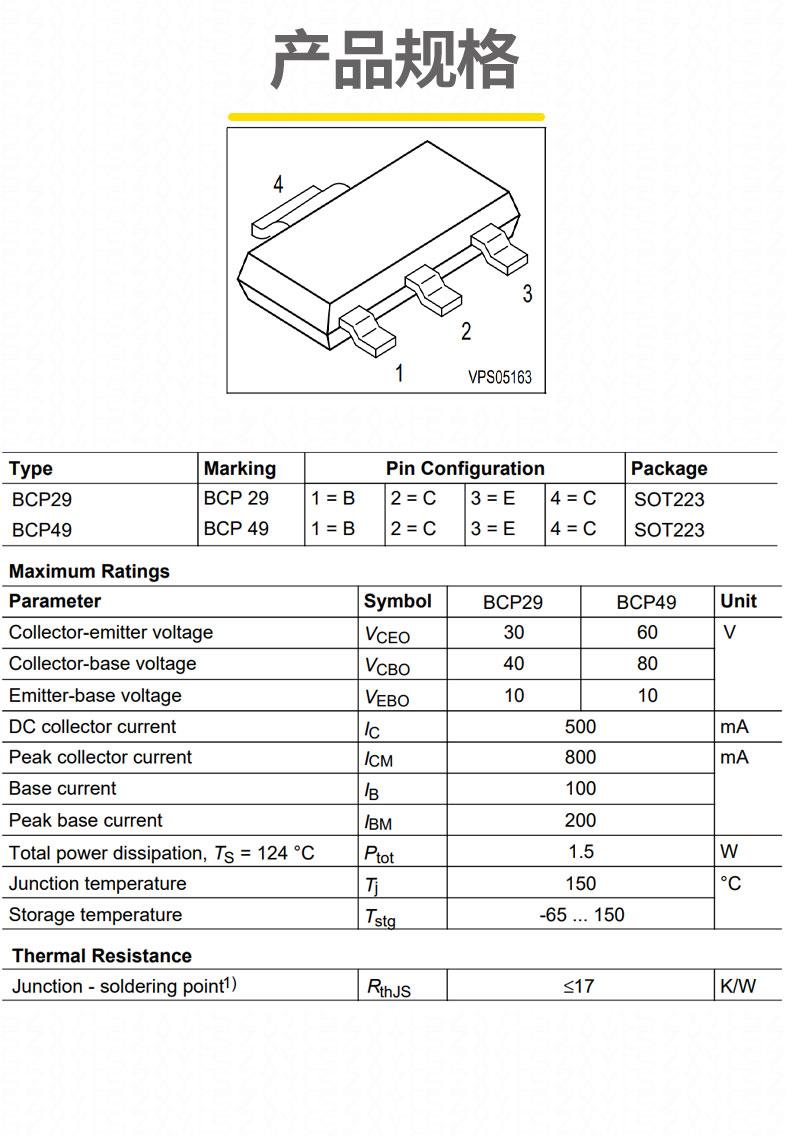

BCP29he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：30V，支持低压电源管理及信号调理场景，可承受瞬时浪涌电压。
  • 集电极电流（IC）：连续 500mA（直流），脉冲电流能力可达 1A，满足继电器驱动、音频放大等中小功率需求。
  • 直流电流增益（hFE）：zui小值 4000@100μA、1V，典型值范围 4000~10000，支持高增益驱动电路，如传感器信号放大及音频前置放大。
  • 饱和电压（VCE (sat)）：600mV@100mA（测试条件：Ic=100mA, Ib=0.1mA），适合低功耗开关场景，配合外部驱动电路可优化导通损耗。
  • 耗散功率（PD）：1.5W（带散热片），背部导热焊盘设计支持持续高负载工作，适用于消费电子电源模块。
  • 特征频率（fT）：200MHz，支持中高频信号处理，如工业逆变器的 PWM 调制及汽车电机控制的快速响应。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C，适应工业、汽车等严苛环境，满足 - 40?C 车载环境的长期可靠性需求。
  • 湿度敏感性等级（MSL）：默认符合行业标准（通常为 1 级，无限存储时间），具体需验证批次。

BCP29封装与结构

• 封装形式：SOT-223（4 引脚），尺寸 6.7?6.7?2.5mm（JEDEC 标准），支持自动化贴片生产。引脚配置为 1 脚基极（B）、3 脚发射极（E）、2/4 脚集电极（C），集电极与封装背部导热焊盘直接连接以优化散热。
• 散热优化：背部大面积导热焊盘提升散热效率，典型热阻参数为 θJA（结到环境）62.5?C/W（Fairchild），θJC（结到外壳）25?C/W（带散热片），通过 PCB 覆铜设计可进一步优化散热性能。

BCP29应用领域

• 消费电子：
  • 音频放大：高电流增益（hFE≥4000）特性支持低失真音频放大，适用于蓝牙耳机、智能音箱的末级功率放大。
  • 电源管理：500mA 连续电流能力可直接驱动负载开关，内置续流二极管保护电路防止反向电动势损坏。
• 工业控制：
  • 传感器信号调理：在工业传感器电路中，作为高侧开关管，配合微控制器实现精准负载控制。
  • 线性稳压器：与 PNP 互补型号（如 BCP69）组成对称电路，实现高精度电压调节，适用于工业自动化设备。
• 汽车电子：
  • 辅助系统：宽温度范围特性适应汽车环境，支持车载 12V/24V 系统的继电器控制及传感器信号放大。
  • 车载电源：高电流增益特性支持低失真音频放大，适用于汽车音响系统的末级功率放大。
