供应FZT604 SOT-223 NPN 达林顿晶体管

型号/规格:

FZT604

品牌/商标:

SZXYL

封装形式:

SOT-223

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

中功率

频率特性:

高频

极性:

NPN型

产品信息

FZT604(SOT-223 封装)是NPN 型达林顿功率晶体管,专为高增益、中高压场景设计,适用于消费电子、工业控制及汽车辅助系统等领域。以下是基于he心参数与应用场景的详细描述:

FZT604he心参数与特性

  • 电气性能
    • 集电极 - 发射极电压(VCEO):100V,支持工业设备、汽车电子等中高压场景,可承受瞬时浪涌电压。
    • 集电极电流(IC):连续 1.5A(直流),脉冲电流能力可达 4A,满足继电器驱动、功率放大等大功率需求。
    • 直流电流增益(hFE):zui小值 2000@1A、5V,典型值范围 2000~5000,支持高增益驱动电路,如音频放大器的末级输出。
    • 饱和电压(VCE (sat)):1.5V@1mA、1A(测试条件:Ic=1A, Ib=1mA),适合大电流开关场景,配合外部驱动电路可优化导通损耗。
    • 耗散功率(PD):2W(带散热片),背部导热焊盘设计支持持续高负载工作,适用于汽车 12V 电源模块。
    • 特征频率(fT):150MHz,支持中高频信号处理,如工业逆变器的 PWM 调制及汽车电机控制的快速响应。
  • 工作范围
    • 温度范围:-55?C 至 %2B 150?C,适应工业、汽车等严苛环境,满足 - 40?C 车载环境的长期可靠性需求。
    • 湿度敏感性等级(MSL):默认符合行业标准(通常为 1 级,无限存储时间),具体需验证批次。

FZT604封装与结构

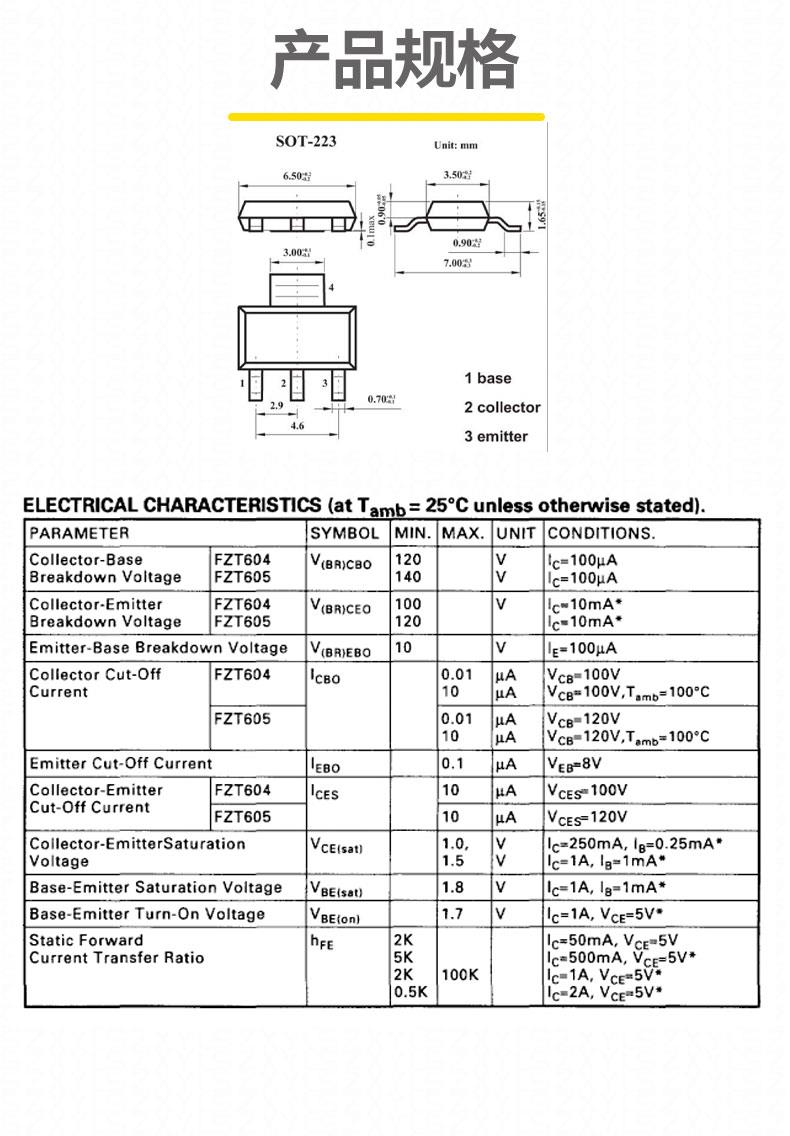

  • 封装形式:SOT-223(4 引脚),尺寸 6.5?3.5?1.65mm,符合 JEDEC 标准,支持自动化贴片生产。引脚配置为 1 脚基极(B)、3 脚发射极(E)、2/4 脚集电极(C),集电极与封装背部导热焊盘直接连接以优化散热。
  • 散热优化:背部大面积导热焊盘提升散热效率,典型热阻参数为 θJA(结到环境)106?C/W(无散热片),θJC(结到外壳)25?C/W(带散热片),通过 PCB 覆铜设计可进一步优化散热性能。

FZT604应用领域

  • 消费电子
    • 电机驱动:100V 电压耐受性支持小家电(如吸尘器、咖啡机)的电机控制,配合 H 桥电路可实现双向调速。
    • 电源管理:1.5A 连续电流能力可直接驱动负载开关,内置续流二极管保护电路防止反向电动势损坏。
  • 工业控制
    • 线性稳压器:与 NPN 互补型号(如 BCP69)组成对称电路,实现高精度电压调节,适用于工业自动化设备。
    • 传感器信号调理:在工业传感器电路中,作为高侧开关管,配合微控制器实现精准负载控制。
  • 汽车电子
    • 辅助系统:宽温度范围特性适应汽车环境,支持车窗升降、座椅调节等 12V/24V 电机驱动。
    • 车载电源:高电流增益特性(hFE≥2000)支持低失真音频放大,适用于汽车音响系统的末级功率放大。
