MM5Z2V4-75he心参数与特性

• 电气性能：
  • 稳定电压（Vz）：2.4V（容差 ?7.5%），适配 3.3V/5V 电源系统的电压基准需求，部分厂商（如 ON Semiconductor）提供 ?2% 紧公差版本。
  • 动态电阻（Zz）：典型值 85Ω（测试条件：I_Z=5mA，Diotec 数据），在额定电流下可将电压波动抑制在 ?0.1% 以内，满足高精度电压调节需求。
  • zui大功耗（Ptot）：200mW（环境温度 25℃），支持 FR-4 电路板无散热设计，通过 PCB 覆铜可提升至 300mW。
  • 漏电流（Ir）：≤20μA（V_R=1.0V，Diotec 数据），适合对静态功耗敏感的可穿戴设备及物联网传感器节点。
  • 温度系数（TC）：-8 至 - 5?10??/℃（2.4V 型号），在 - 40℃至 %2B 85℃范围内电压漂移小于 ?2%。
• 工作范围：
  • 温度范围：-55?C 至 %2B 150?C（ON Semiconductor），适应工业、汽车等严苛环境，部分车规级型号（如 SZMM5Z 系列）通过 AEC-Q101 ren证。
  • 湿度敏感性等级（MSL）：1 级（JLCPCB），支持回流焊工艺且无限存储时间。

MM5Z2V4-75封装与结构

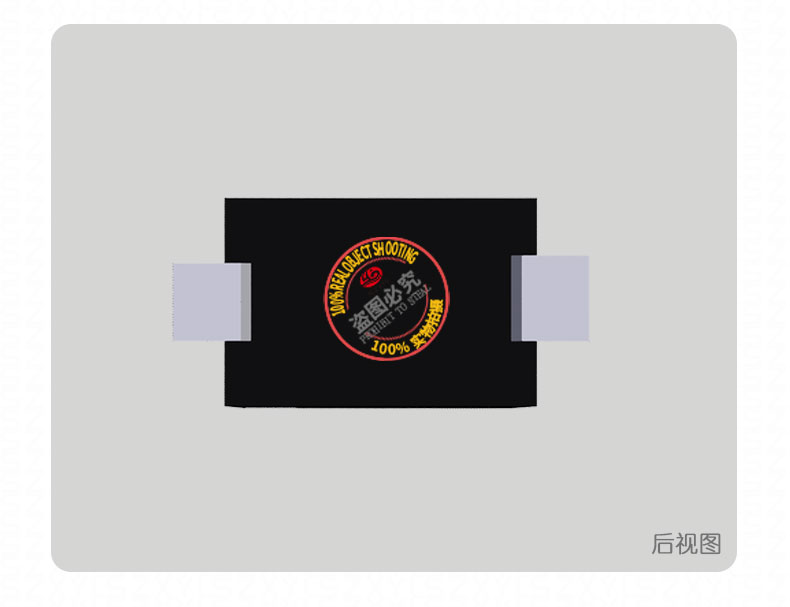

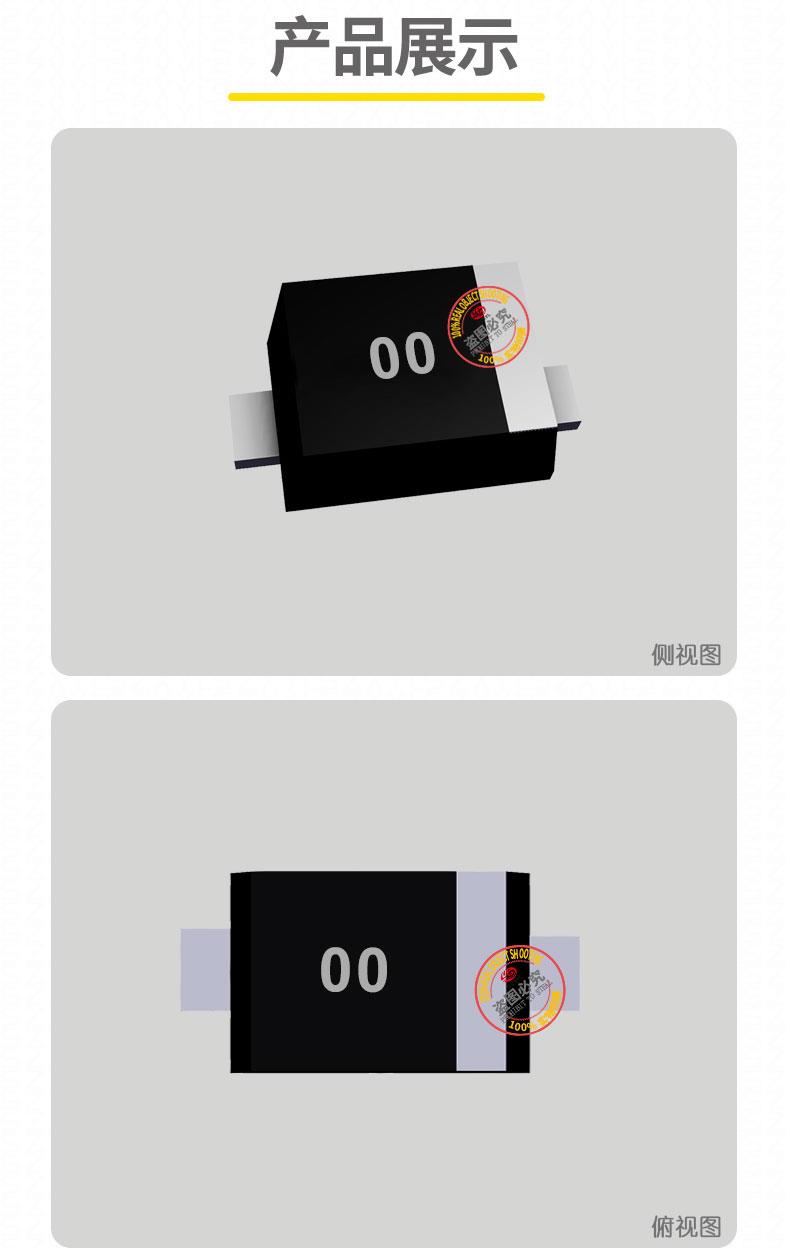

• 封装形式：SOD-523（DO-214AA），尺寸 1.20?0.80?0.70mm，引脚间距 0.65mm，体积仅为传统 SOD-123 的 1/3，适合高密度 PCB 布局。
• 引脚配置：
  • 1 脚：阳极（A），连接电源负极；
  • 2 脚：阴极（K），输出稳定电压，需通过 0.1μF 陶瓷电容旁路至地以降低纹波。
• 内部结构：采用平面钝化芯片技术（Fairchild）或外延工艺（优恩半导体），集成单个齐纳二极管，通过雪崩击穿实现电压稳定，正反向漏电流对称性优于 ?5%。

MM5Z2V4-75应用领域

• 消费电子：
  • 电池供电设备：在手机、TWS 耳机中作为 LDO 稳压器的基准电压源，确保 3.3V/5V 输出精度。
  • 传感器接口：为 MEMS 加速度计、温湿度传感器提供稳定 2.4V 电源，抑制电源噪声对信号链的干扰。
• 工业控制：
  • PLC 模拟量输入模块：稳定 ADC 参考电压，提升 4-20mA 电流环的抗干扰能力，符合 IEC 61000-4-4 标准。
  • 电机驱动电路：为 IGBT 栅极驱动提供稳定偏置电压，防止过压导致的器件损坏。
• 汽车电子：
  • 车载传感器：在胎压监测系统（TPMS）、节气门位置传感器中稳定供电，部分车规级型号（如 SZMM5Z2V4）通过 AEC-Q101 ren证。
  • ECU 电源管理：抑制启动瞬间的电压波动（ISO 7637-2 标准），确保微控制器基准电压稳定性。

合规与可靠性

• 环保ren证：符合 RoHS、REACH 标准，无铅化生产，支持绿色制造。
• 质量保证：
  • 通过 1000 小时高温存储测试（150?C），验证长期稳定性；
  • 典型热阻 θJA=200?C/W（无散热片），通过 PCB 覆铜设计可降至 120?C/W。
  •
