一、基本特性

1. 正向导通特性
   • 当GS1K整流二极管的阳极相对于阴极为正电压时，二极管处于正向偏置状态，电流可以顺利通过。
   • 正向导通电流的大小取决于外加电压和电路中的其他元件（如电阻）。
2. 反向阻断特性
   • 当GS1K整流二极管的阳极相对于阴极为负电压时，二极管处于反向偏置状态。
   • GS1K整流二极管通常具有较高的反向阻断电压，例如几百伏甚至上千伏，这使得它能够在高压电路中可靠地工作。

二、工作原理

1. 整流过程
   • 在交流电路中，GS1K整流二极管利用其单向导电性将交流电转换为直流电。当交流电的正半周时，二极管正向导通，电流通过二极管流向负载；当交流电的负半周时，二极管反向阻断，电流无法通过。
2. 滤波与稳压
   • 为了获得更稳定的直流电，通常在GS1K整流二极管的输出端连接滤波电容和稳压电路。滤波电容可以平滑脉动直流电中的电压波动，使输出电压更加平稳；稳压电路则可以进一步稳定输出电压，确保其在一定范围内保持恒定，以满足不同负载对直流电源的要求。

三、应用领域

1. 电源电路
   • 广泛应用于各种电源电路中，如开关电源、线性电源等。
   • 在线性电源中，将交流电整流后，通过滤波电容和稳压管等元件，输出稳定的直流电压，为精密仪器、模拟电路等提供高质量的电源。
2. 电机驱动
   • 在电机驱动电路中，可以将交流电源转换为直流电源，为直流电机提供驱动电压。通过控制直流电源的电压和电流，可以实现对电机的调速、启停等控制。
3. 通信设备
   • 在通信设备中，用于将交流电源转换为直流电源，为通信基站、交换机等设备提供稳定的电源。

四、选择与使用注意事项

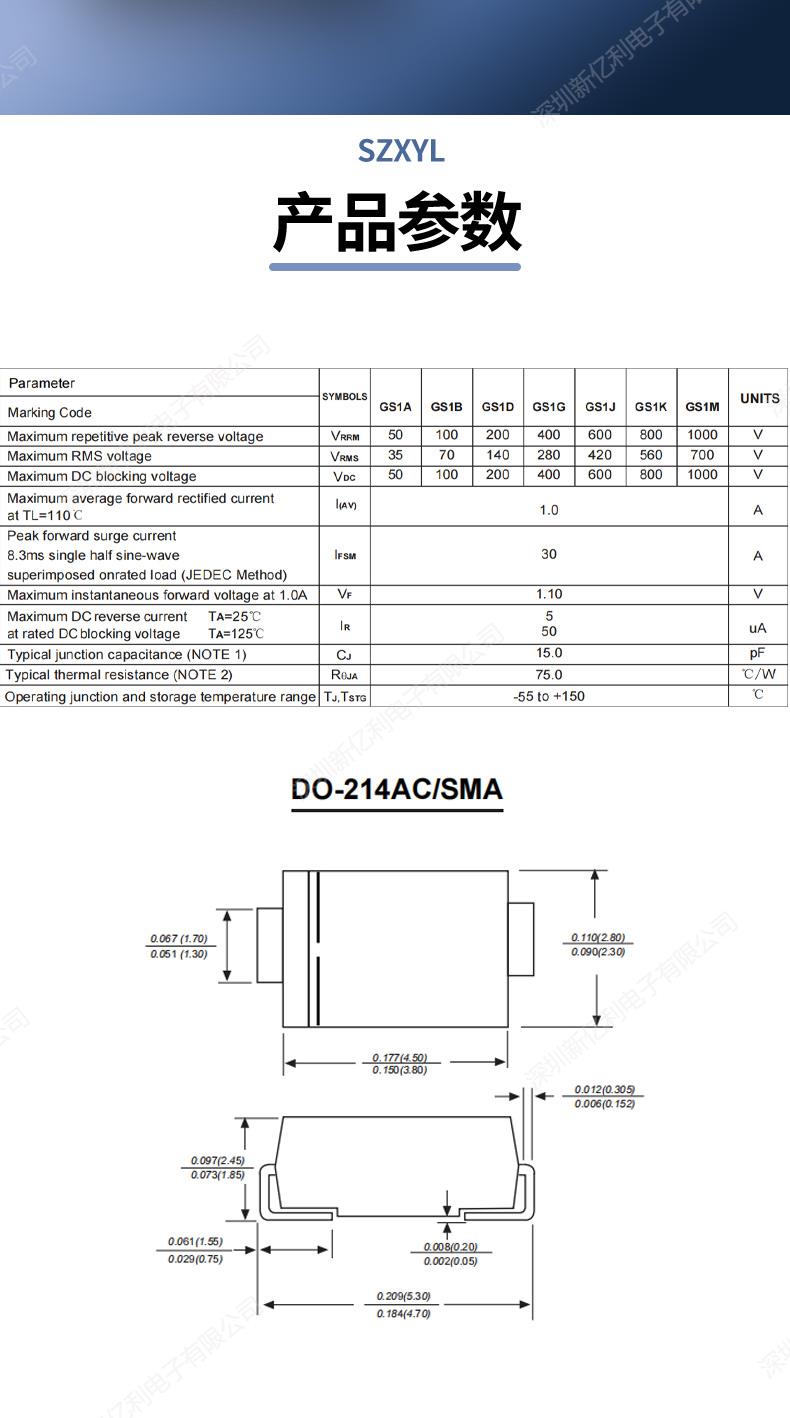

1. 参数选择
   • 整流电流：根据电路中的负载电流选择合适的整流电流。如果负载电流超过二极管的整流电流，会导致二极管过热损坏。
   • 反向电压：根据电路中的电源电压选择合适的反向电压。反向电压应大于电路中可能出现的反向电压，以确保二极管在反向偏置时不会被击穿。

   • 反向恢复时间：对于高频开关电路，应选择反向恢复时间较短的，以减少开关损耗和电压尖峰。

五、总结

GS1K整流二极管是一种重要的电力电子器件，具有单向导电性、正向导通电压小、反向阻断电压高、反向恢复时间短等特性。它广泛应用于电源电路、电机驱动、通信设备等领域，用于将交流电转换为直流电。在使用时，需要根据电路要求选择合适的参数，并进行良好的散热设计和电路保护，以确保其可靠工作。
