S2M 产品概述

S2M he心参数与特性

1. 电气性能
   • 反向耐压（VRRM）：1000V
   • 平均整流电流（IF (AV)）：2A
   • 正向压降（VF）：典型值 1.1V
   • 反向漏电流（IR）：≤5μA，高温下（如 125℃）可能增至 500μA
   • 正向浪涌电流（IFSM）：70A至 100A
   • 反向恢复时间（trr）：200μS（测试条件：IF=0.5A，IR=1A，IRR=0.25A），显著长于快恢复二极管，适合低频场景
   • 工作温度范围：-55℃至 %2B 150℃
2. 技术优势
   • 低导通损耗：正向压降低至 1.1V，结合高耐压特性，有效减少能量损耗，提升系统效率。
   • 高可靠性：可承受 100A 峰值浪涌电流，符合工业级标准，适合长期高负载运行。
   • 宽温域适应性：-55℃至 %2B 150℃的工作温度范围，满足汽车电子、工业设备等高温环境需求。
   • 紧凑封装：SMBF 封装厚度仅 1.20mm，比 SMB 封装薄 50%，适配微型化设备。

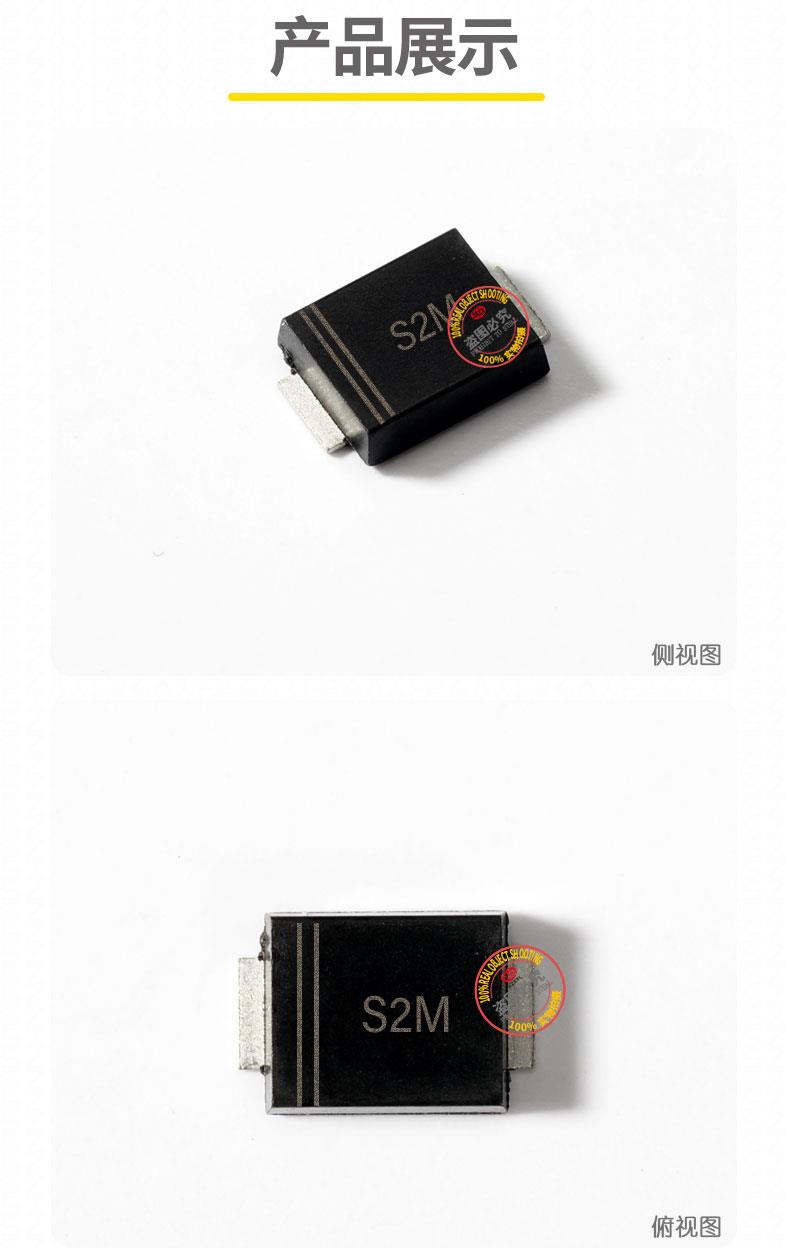

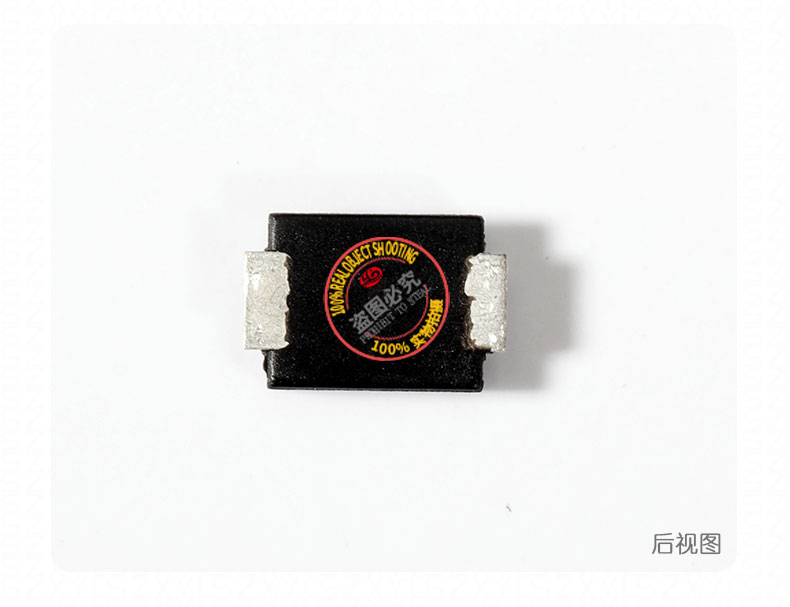

3. 封装与机械特性

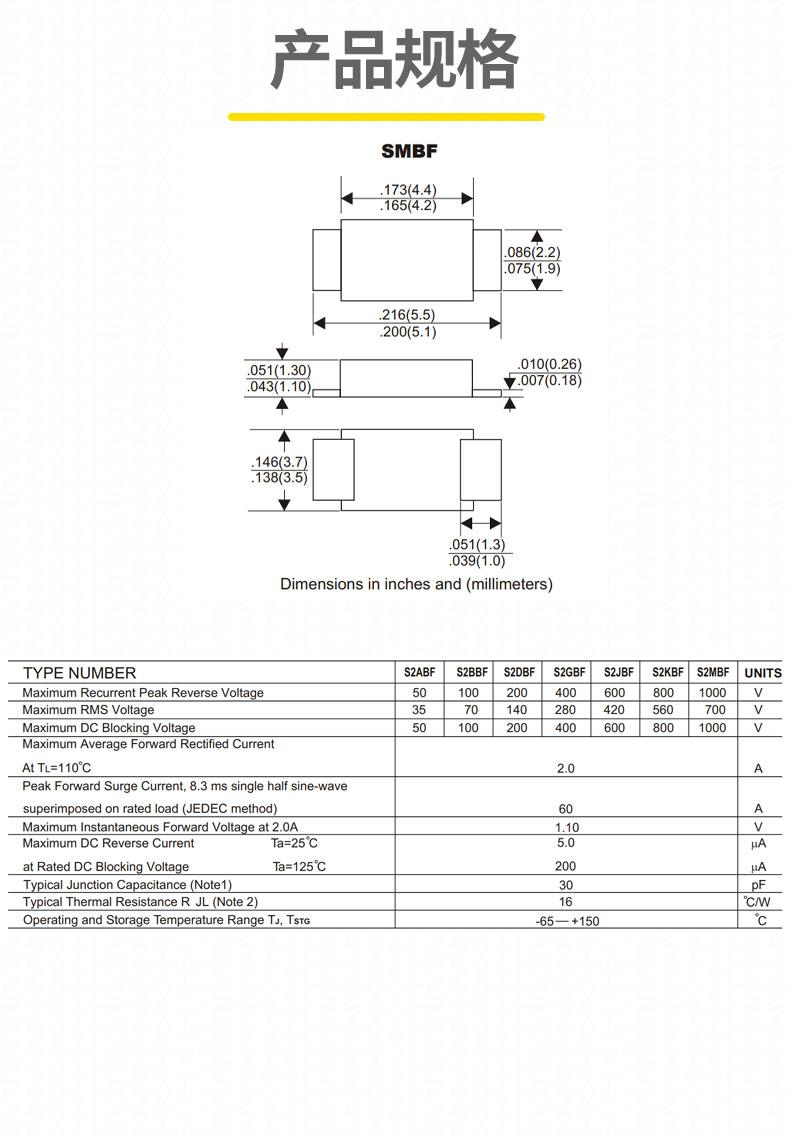

   • 封装形式：SMBF（DO-219AB）表面贴装，引脚数 2，阳极 / 阴极通过封装标识区分。
   • 尺寸：4.30mm（长）x 3.60mm（宽）x 1.20mm（高），引脚间距 2.54mm，支持高密度 PCB 布局。
   • 材料ren证：封装材料符合 UL 94V-0 阻燃标准

典型应用领域

1. 低频电源管理
   • 中小功率线性电源的输出整流，适用于对成本敏感且频率低于 50kHz 的场景。
   • 传统家电（如电视、微波炉）的电源模块，提供稳定直流输出。
   • 应急照明设备的备用电源整流，确保长期可靠运行。
2. 工业设备
   • 电焊机、加热设备的工频整流电路，利用高耐压特性保障安全性。
   • 电机驱动系统的续流与保护，减少反向电动势对电路的冲击。
   • 工业控制系统的电源保护，防止电压反接损坏电路。
3. 消费电子
   • 移动电源、充电器的 AC/DC 转换，支持大电流充电需求。
   • LED 照明驱动电路的整流与保护，确保灯具稳定运行并延长寿命。
   • 智能家居设备的电源模块，适配微型化设计需求。
4. 汽车电子
   • 车载点烟器、收音机的电源整流，适应高温、振动等恶劣环境。
   • 汽车电池管理系统的过压保护，防止反向电流损害电路。
