MMBD1205 he心参数与特性

• 结构设计：双共阳极硅二极管（Anode-Common-Cathode），两个独立阳极共享公共阴极，适合需要同步控制或对称信号处理的电路（如差分信号调理或双向电压钳位）。
• 电气性能：
  • 反向重复峰值电压（VRRM）：100V，可承受工业级高压瞬态冲击（如电机驱动电路的浪涌防护）。
  • 正向平均电流（IF）：200mA / 单二极管，支持中等功率信号传输。
  • 正向压降（VF）：1.1V@200mA（典型值），低功耗特性适合电池供电设备。
  • 反向漏电流（IR）：50nA@50V（zui大值），确保静态损耗极低。
  • 反向恢复时间（trr）：4ns（典型值），比普通整流二极管快 250 倍，适合 100MHz 级超高速开关应用。
• 高频特性：结电容（CJ）<2pF（典型值 @0V/1MHz），支持射频信号处理。
• 环境适应性：
  • 工作温度范围：-55?C 至 %2B 150?C，满足工业级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺。

MMBD1205 封装与制造

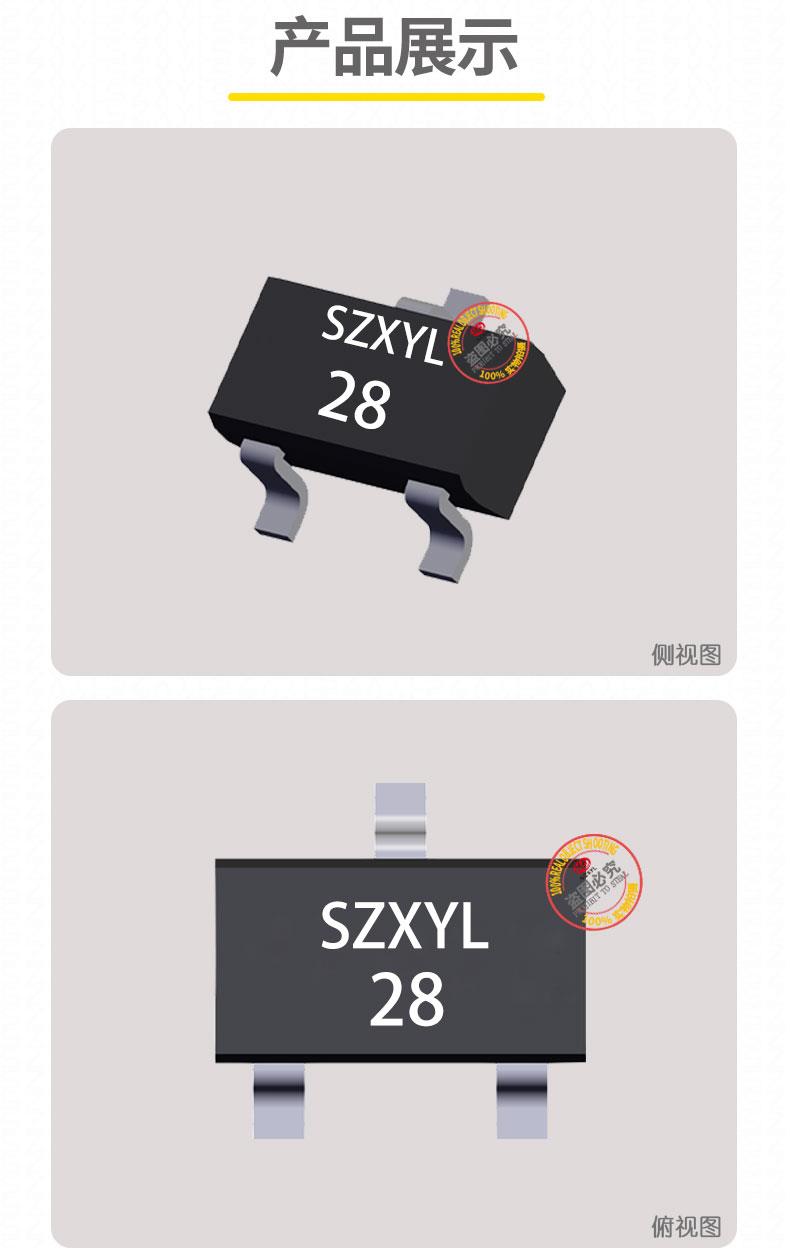

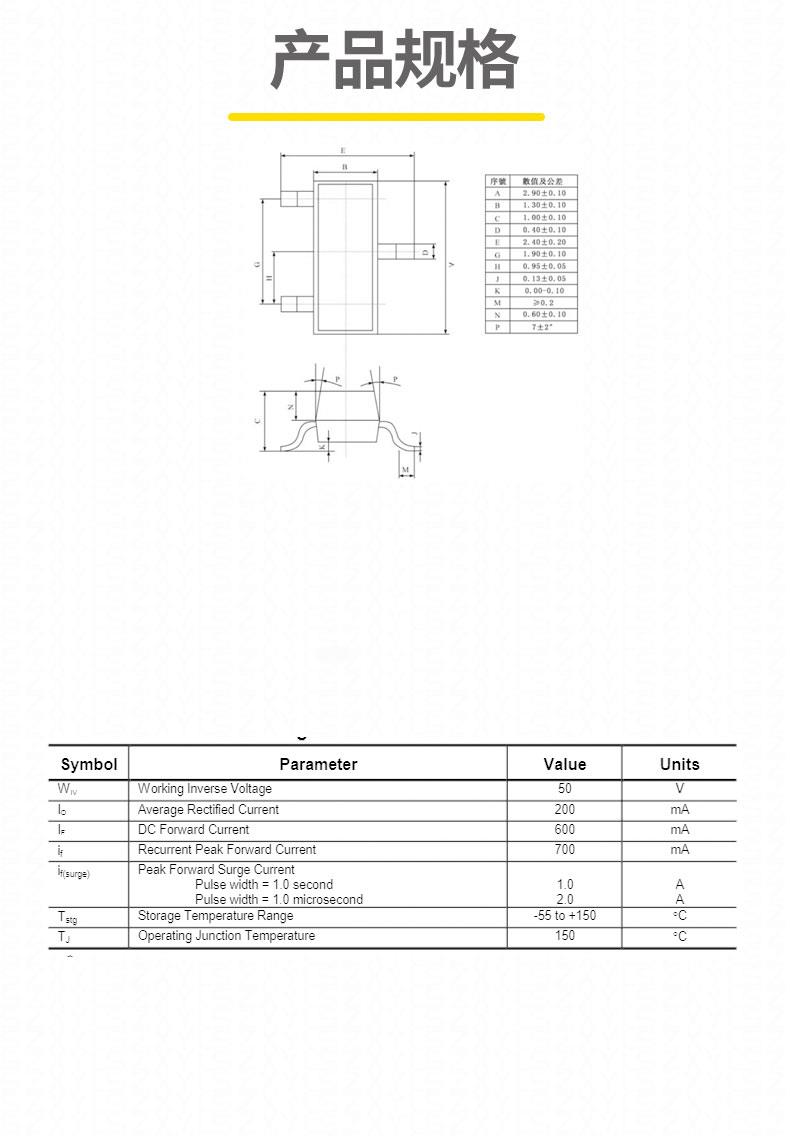

• 尺寸参数：SOT-23-3 封装尺寸为 2.9mm?1.3mm?1.1mm，引脚间距 0.95mm（行业标准值），适合高密度 PCB 布局。
• 生产工艺：采用平面钝化技术和 1R 工艺（高电导超快恢复设计），提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

MMBD1205 典型应用

1. 高压整流电路：工业电源、交流适配器的桥式整流（100V 耐压可直接用于 110V/220V 输入）。
2. 汽车电子：车载 ECU 的高压信号调理与反向电压保护（如电机驱动电路的续流）。
3. 消费电子：家电电源的过压钳位（如微波炉、空调的电源模块）。
4. LED 驱动：共阳极结构简化 RGB 调光电路设计，支持 PWM 无频闪调光（需配合驱动芯片如 FP7126）。
5. 通信设备：基站射频模块的高压信号限幅（需与其他元件配合使用）。
6. 数码显示：共阳极数码管的驱动电路（如两位 8 段显示模块的差分信号控制）。

差异化优势

• 超高速开关性能：4ns 反向恢复时间显著优于同类产品（如 MMBD1401 的 50ns），可用于高频数据通信和高速采样电路。
• 共阳极结构：简化公共阴极接地设计，减少元件数量与 PCB 空间占用，尤其适合差分信号处理。
• 低结电容设计：2pF 的 CJ 值支持射频信号处理，扩展了传统整流二极管的应用边界。

可靠性数据

• 温度循环测试：-55?C 至 %2B 125?C，1000 次循环后参数漂移 < 5%。
• 焊接热冲击：260?C/10 秒，5 次循环后引脚拉力 > 2N。
• 长期存储：在 40?C/90% RH 环境下存放 1000 小时，反向漏电流增长 < 10%。

设计建议

1. 散热管理：当 IF 接近 200mA 时，建议采用散热焊盘设计以降低结温。
2. 瞬态保护：在高压应用中，可并联 TVS 二极管（如 SMBJ100A）以增强浪涌防护能力。
3. 高频优化：若需更高频率（>100MHz），建议搭配低电感封装的肖特基二极管（如 MBR05100）。
4. 共阳极电路设计：公共阴极需单点接地，避免地电位差引起的信号干扰
