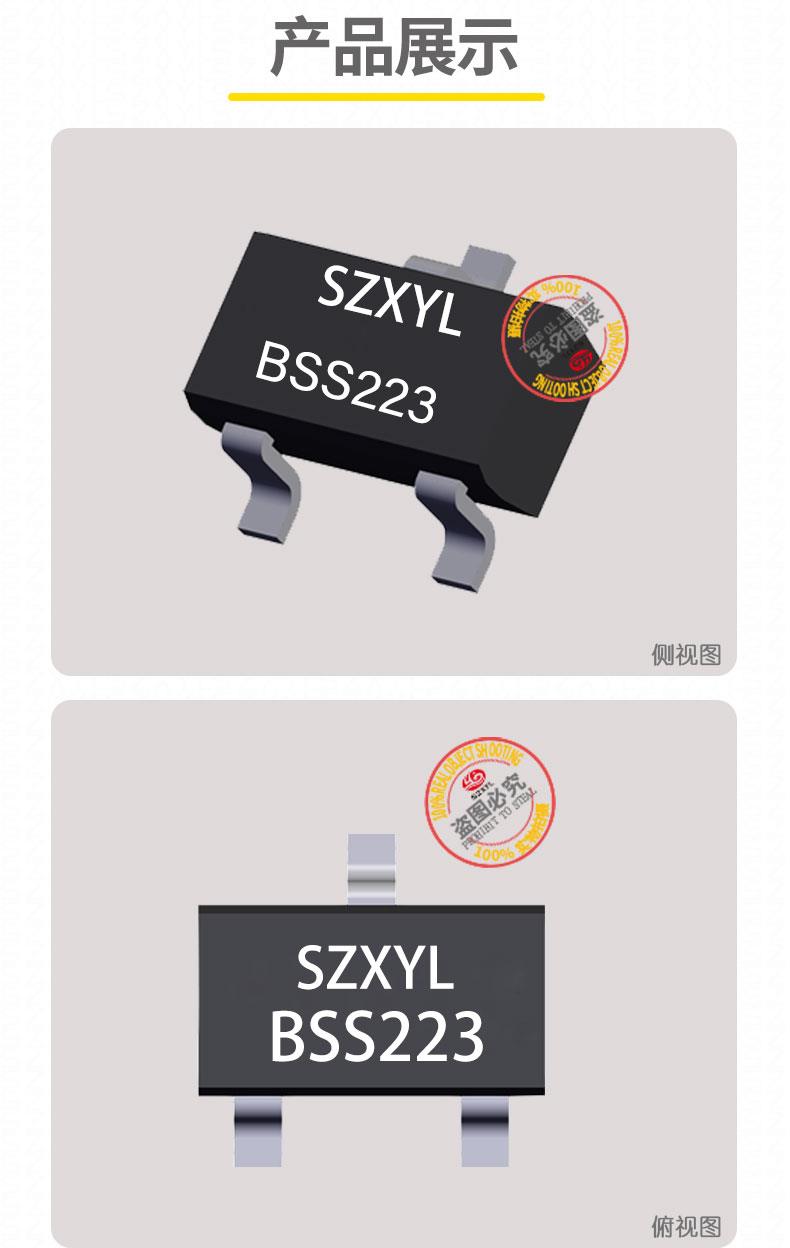

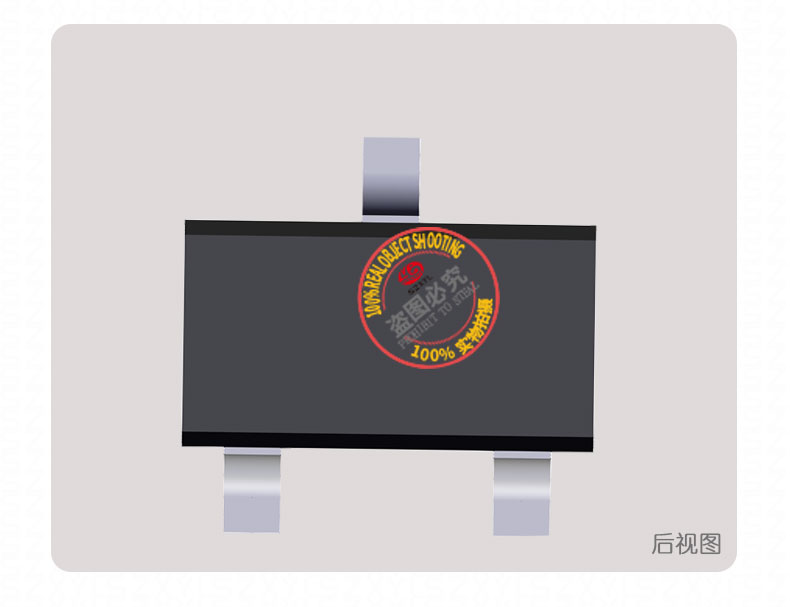

供应BSS223 SOT-23 N沟道MOSFET
供应BSS223 SOT-23 N沟道MOSFET
<>

供应BSS223 SOT-23 N沟道MOSFET

型号/规格:

BSS223

品牌/商标:

SZXYL

封装形式:

SOT-23

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特征:

小功率

产品信息

BSS223

一、产品概述

BSS223 是P 沟道增强型场效应晶体管(FET),在半导体器件领域占据重要地位。

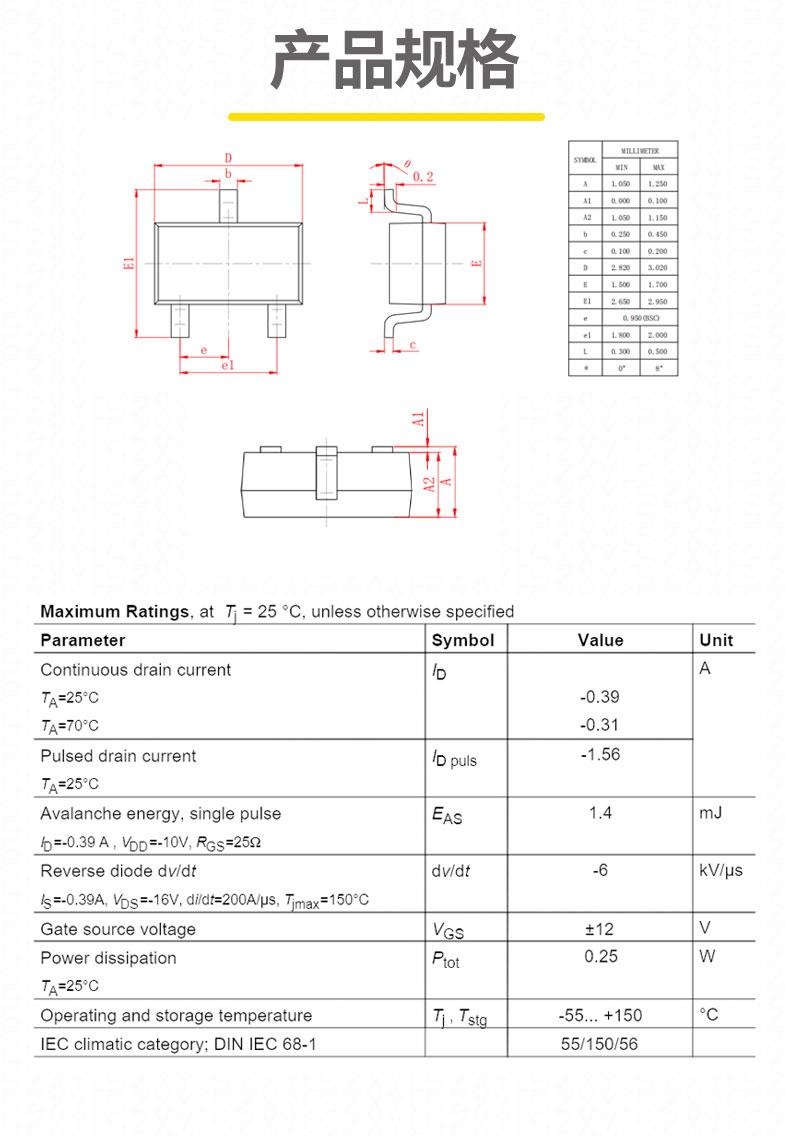

二、he心电气参数

(一)电压参数

  1. 漏源电压:它的漏源电压(VDS)额定值为 - 20V 。
  2. 栅源电压:栅源电压(VGS)的工作范围为 ?12V 。
  1. 连续漏极电流:在环境温度 TA = 25℃的标准条件下,它 能够持续稳定地承载 390mA 的漏极电流(ID);当环境温度升高至 TA = 70℃时,依然能够维持可观的电流承载能力,确保在不同温度环境下,都能为负载提供稳定的电流驱动,满足如小型电机驱动、LED 照明驱动等中小功率负载的工作电流需求。
  2. 脉冲漏极电流:在应对瞬间电流冲击方面,BSS223 表现出色,脉冲漏极电流(ID,pulse)在 TA = 25℃时可达 1.56A 。

(三)电阻参数

  1. 导通电阻:当栅源电压 VGS = 4.5V ,漏极电流 ID = 390mA 时,漏源导通电阻(RDS (on))的典型值低至 1.2Ω

(四)其他关键参数

  1. 阈值电压:它的栅源阈值电压(VGS (th))典型值为 1.2V 景。
  2. 栅极电荷:栅极电荷(Qg)是衡量 MOSFET 开关性能的重要参数,BSS223 的 Qg 典型值为 0.62nC 。较低的栅极电荷意味着在开关过程中,对驱动电路的功率需求较小,能够快速响应栅极信号的变化,实现快速的导通和关断操作。
  3. 输入电容:输入电容(Ciss)在 VDS = 15V 时的典型值为 56pF 。
  4. 工作温度范围:它具备出色的温度适应性,工作结温(Tj)范围为 - 55℃至 %2B 150℃ ,存储温度(Tstg)范围同样为 - 55℃至 %2B 150℃ 。

三、产品特性

(一)低功耗设计

  1. 低导通电阻降低功耗:器件自身的功率损耗极小。在电池供电的应用场景中,这种低功耗特性可有效延长设备的电池续航时间,减少用户频繁更换电池或充电的困扰。
  2. 低栅极驱动功耗:该器件对栅极驱动信号的要求较低,只需较小的驱动电流和电压即可实现导通和关断控制,这进一步降低了驱动电路的功耗。在一些需要大量使用 FET 进行信号处理和电路控制的系统中,BSS223 的低栅极驱动功耗特性能够有效减少整个系统的功耗,提高系统的能源利用效率,降低运行成本。

(二)快速开关特性

  1. 高速开关响应:它拥有极快的开关速度,其开通延迟时间(td (on))典型值为 3.8ns ,上升时间(tr)典型值为 5ns ,关断延迟时间(td (off))典型值为 5.1ns ,下降时间(tf)典型值为 3.2ns
  2. 适合高频应用:由于其出色的快速开关特性,BSS223 非常适合在高频电路中应用。

(三)高可靠性

  1. 坚固的内部结构
  2. 严格的质量管控

(四)静电防护能力

  1. ESD 保护设计

四、典型应用场景

(一)消费电子领域

  1. 手机和平板电脑的电源管理
  2. 智能家居设备的信号处理与控制

(二)工业控制领域

  1. 小型电机驱动与调速
  2. 工业传感器信号调理

(三)汽车电子领域

  1. 汽车照明系统控制
  2. 汽车电子控制系统的信号处理
