12N60 TO-220 的he心功能与技术特性

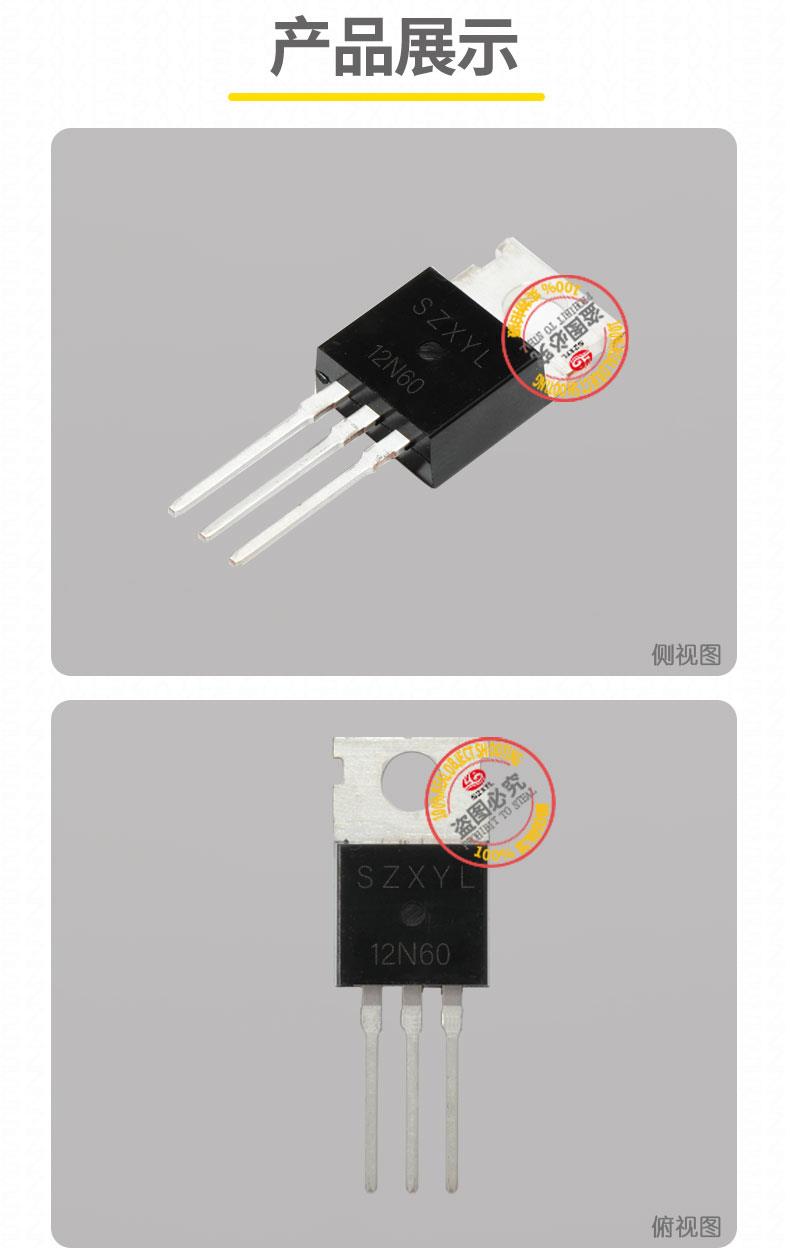

型号与封装：12N60 TO-220 是一款高压 N 沟道增强型功率 MOSFET，采用TO-220 双列直插封装专为600V 高压、高频开关电路设计。

12N60 TO-220 的这种设计用于高效功率转换，支持快速导通 / 关断，广泛应用于开关电源、逆变器、工业电机驱动及新能源汽车充电等场景。

• 电压规格：
  • 漏源击穿电压（VDS）：600V。
  • 栅源电压（VGS）：?30V。
• 电流规格：
  • 连续漏极电流（ID）：12A。
  • 脉冲漏极电流（IDM）：48A。
• 导通电阻（RDS (ON)）：
  • 典型值：0.6Ω~0.7Ω。
  • 温度特性：RDS (ON) 随结温升高而增大，需通过散热设计控制温升。
• 开关特性：
  • 栅极电荷（Qg）：22nC~44nC，低电荷设计提升开关速度，降低驱动损耗。
  • 反向恢复时间（Trr）：25ns~380ns，适合高频 PWM 控制。
• 热特性：
  • 结温（Tj）：-55℃~%2B150℃。




  • 热阻（RθJC）：≤0.56℃/W~2.43℃/W，结到环境热阻（RθJA）：无散热器时约 62.5℃/W
  • 性能指标：


    • 功率耗散（PD）：51W~180W，取决于封装和散热设计。
    • 零栅极电压漏电流（IDSS）：≤1μA~10μA，确保低待机功耗。
    • 反向传输电容（Crss）：≤9.5pF，降低开关损耗，提升 EMI 性能。


    保护机制：


    • 雪崩击穿保护：支持高能量瞬态电压吸收，单脉冲雪崩能量可达 720mJ~865mJ，确保器件可靠性。
    • 过流保护：内置限流特性，可承受短时脉冲电流。
    • 过热保护：通过散热片设计和强制风冷防止结温超限。

    封装与散热设计

    • TO-220 封装特性：

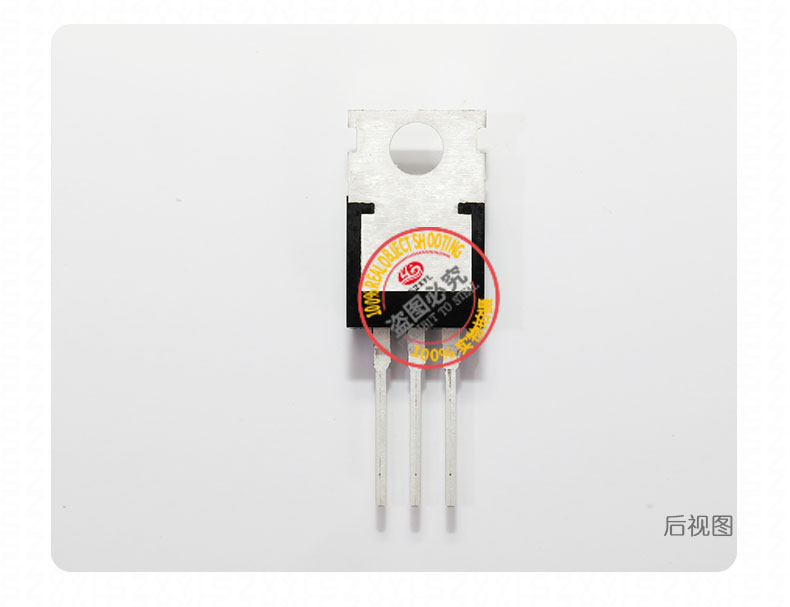

      • 引脚定义：3 脚分别为栅极（G）、漏极（D） 和源极（S），金属散热片与漏极相连，需通过螺丝固定至散热器。
      • 散热优化：
        • 使用导热硅脂增强封装与散热器接触，可降低结温 10%-20%。
        • 典型散热an例：在 600V 电压、12A 电流下，功耗约为 12A?0.65Ω=78W，需搭配面积≥50cm? 的铝制散热片或强制风冷。
    • 封装兼容性：
      • TO-220F 与 TO-220AB：TO-220F 为带绝缘片的封装，适合直接接触散热器；TO-220AB 则无绝缘片，需外部绝缘措施。

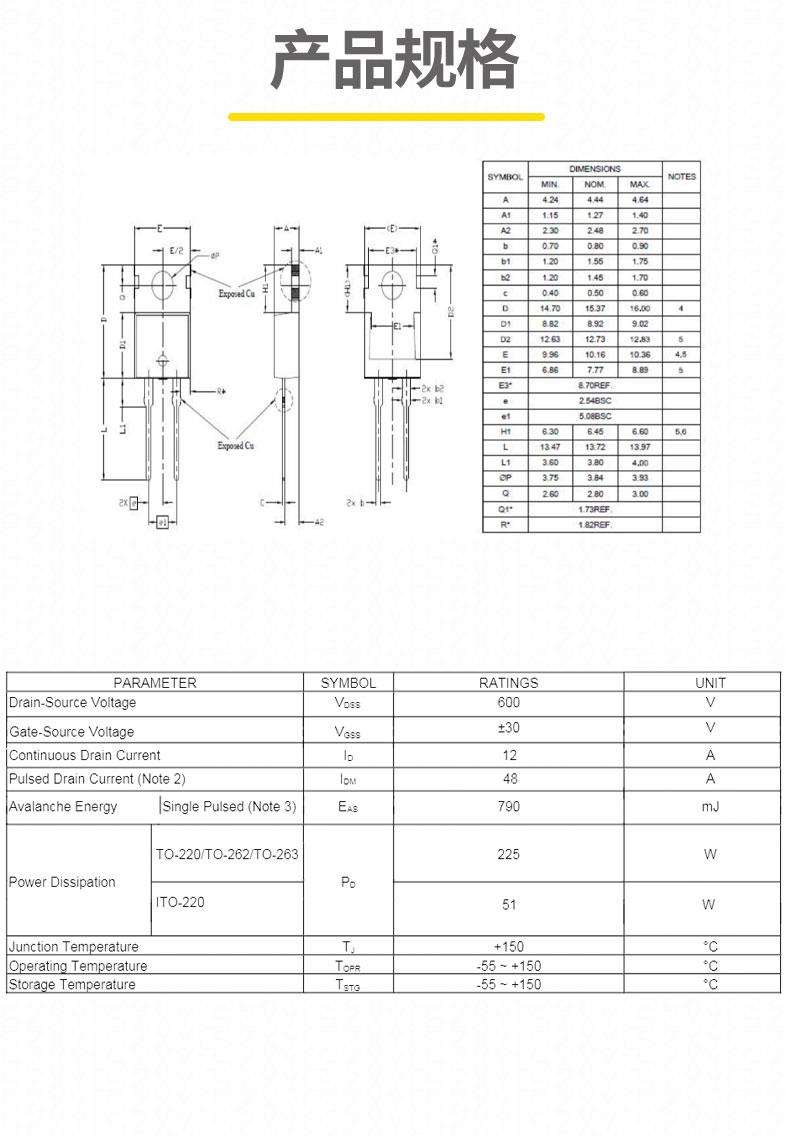

      • 尺寸对比：总长度约 28.57mm，本体宽 10.66mm，兼容标准散热器安装。

    12N60 TO-220 的应用场景与解决方案

    1. 高压开关电源与适配器：
       • AC/DC 电源转换
       • LLC 谐振转换器
    2. 工业与新能源设备：
       • 光伏逆变器与储能系统
       • 充电桩模块
    3. 电机驱动与控制：
       • 高压 H 桥 PWM 马达驱动
       • 电动汽车 OBC
    4. LED 照明与特殊功能扩展：
       • LED 驱动电路
       • 逻辑电平驱动
    he心价值：


    • 高压高效转换
    • 低导通电阻与快速开关
    • 紧凑封装与灵活性


    适用场景优先级：


    1. 工业与新能源：光伏逆变器、储能系统、充电桩模块，需高可靠性与宽温工作能力。
    2. 电机驱动与汽车电子：电动汽车 OBC、高压电机控制器、工业机器人驱动，支持 - 40℃~%2B125℃极端温度与振动环境。
    3. 消费电子与家电：高端笔记本适配器、工业级 LED 照明电源，需高效、低成本的功率转换。
