• 电压规格：
  • 漏源击穿电压（VDS）：650V。
  • 栅源电压（VGS）：?30V。
• 电流规格：
  • 连续漏极电流（ID）：12A。
  • 脉冲漏极电流（IDM）：48A。
• 导通电阻（RDS (ON)）：
  • 典型值：0.605Ω~0.72Ω；部分型号如 AOS AOTF12N65 为0.72Ω，需注意测试条件差异。
  • 温度特性：RDS (ON) 随结温升高而增大，需通过散热设计控制温升。
• 开关特性：
  • 栅极电荷（Qg）：22nC~44nC，低电荷设计提升开关速度，降低驱动损耗。
  • 反向恢复时间（Trr）：25ns~380ns，适合高频 PWM 控制。
• 热特性：
  • 结温（Tj）：-55℃~%2B150℃。
  • 热阻（RθJC）：≤0.56℃/W~2.43℃/W，结到环境热阻：无散热器时约 62.5℃/W。

• 功率耗散（PD）：51W~140W，取决于封装和散热设计。
• 零栅极电压漏电流（IDSS）：≤10μA。
• 反向传输电容（Crss）：≤9.5pF，降低开关损耗，提升 EMI 性能。

• 雪崩击穿保护：支持高能量瞬态电压吸收，确保器件可靠性。
• 过流保护：内置限流特性，可承受短时脉冲电流。
• 过热保护：通过散热片设计和强制风冷防止结温超限。

12N65 TO-220的封装与散热设计

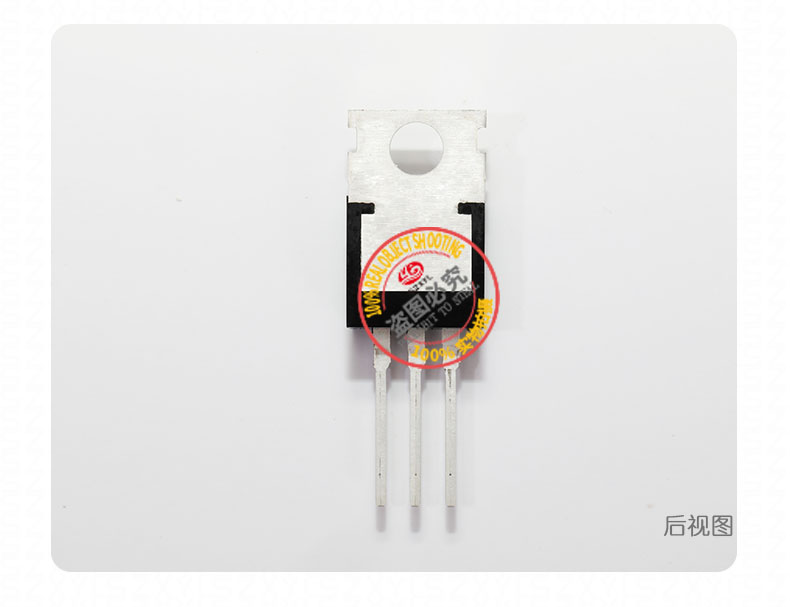

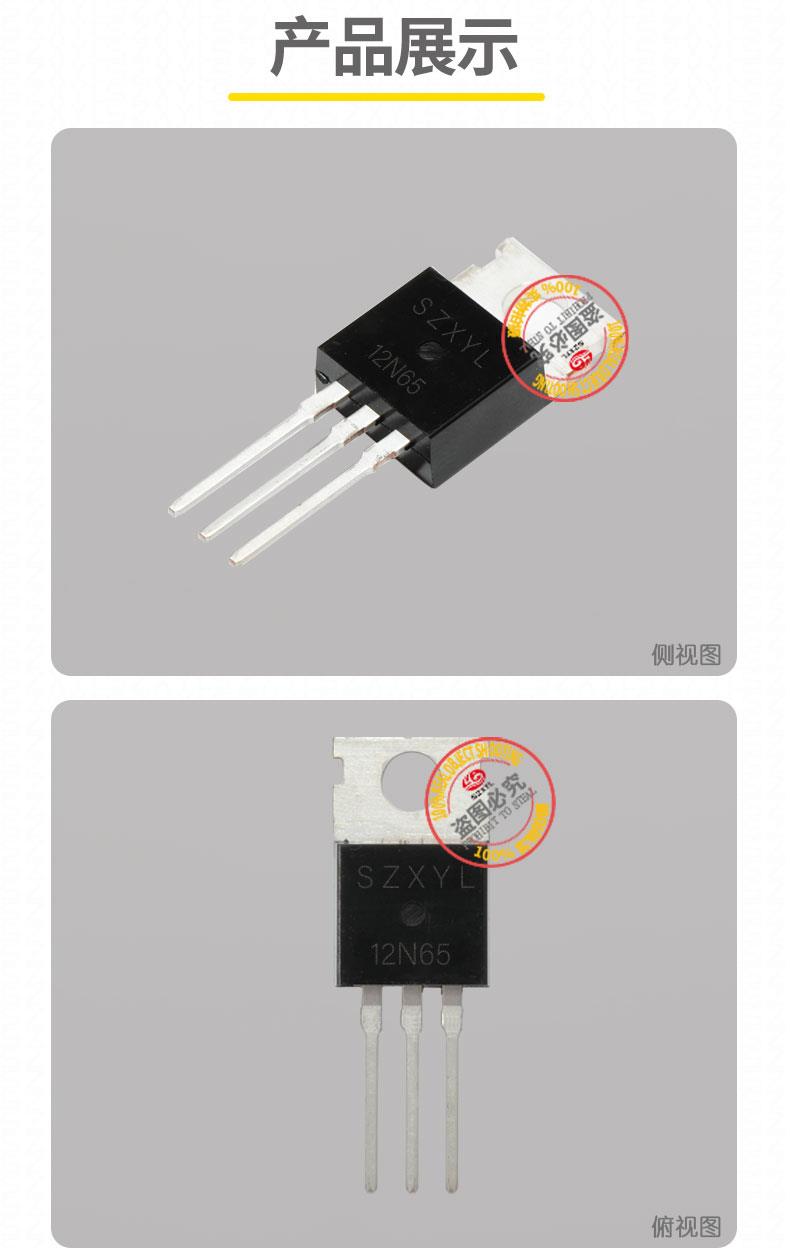

• TO-220 封装特性：
  • 引脚定义：3 脚分别为栅极（G）、漏极（D） 和源极（S），金属散热片与漏极相连，需通过螺丝固定至散热器。
  • 散热优化：
    • 使用导热硅脂增强封装与散热器接触，可降低结温 10%-20%。
    • 典型散热an例：在 650V 电压、12A 电流下，功耗约为 12A?0.65Ω=78W，需搭配面积≥50cm? 的铝制散热片或强制风冷。
• 封装兼容性：
  • TO-220F 与 TO-220AB：TO-220F 为带绝缘片的封装，适合直接接触散热器；TO-220AB 则无绝缘片，需外部绝缘措施。
  • 尺寸对比：总长度约 28.57mm，本体宽 10.66mm，兼容标准散热器安装。

12N65 TO-220的应用场景与解决方案

1. 高压开关电源与适配器：
   • AC/DC 电源转换：作为 PFC电路或半桥 / 全桥拓扑的开关管，支持宽电压输入，输出功率可达 150W~500W。
   • LLC 谐振转换器：利用低 Crss 特性实现软开关，提升转换效率至 95% 以上，适用于服务器电源和工业设备。
2. 工业与新能源设备：
   • 光伏逆变器与储能系统：作为 DC-DC 升压或 DC-AC 逆变的功率器件，支持 400V~650V 直流母线，应用于光伏电站、储能 PCS。
   • 充电桩模块：在光储充一体化系统中，控制高压直流母线的通断，支持大功率充电。
3. 电机驱动与控制：
   • 高压 H 桥 PWM 马达驱动：通过 PWM 信号控制电机速度，兼容 24V~650V 电压等级，适用于工业机器人、电梯曳引机等设备。
   • 电动汽车 OBC（车载充电器）：支持 800V 高压电池系统，实现高效 AC-DC 转换，满足快充需求。
4. 特殊功能扩展：
   • 逻辑电平驱动
   • 高 dv/dt 耐受
