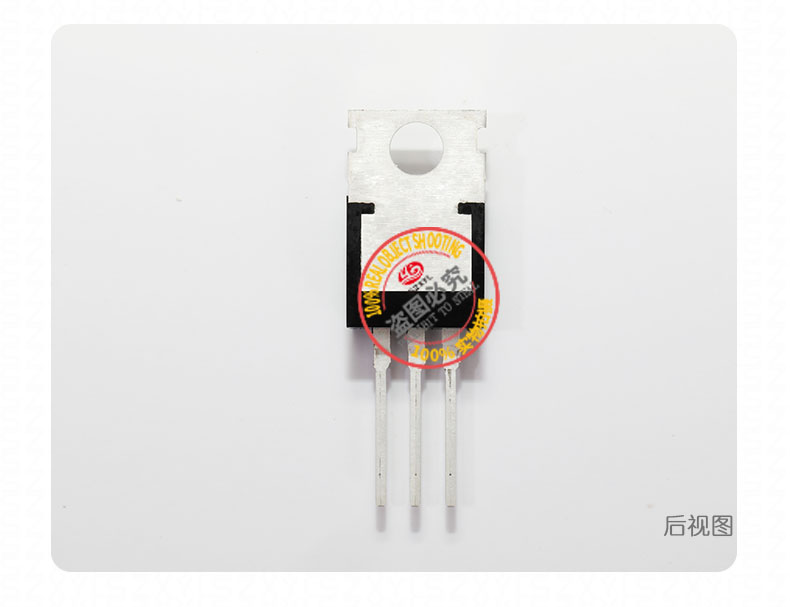

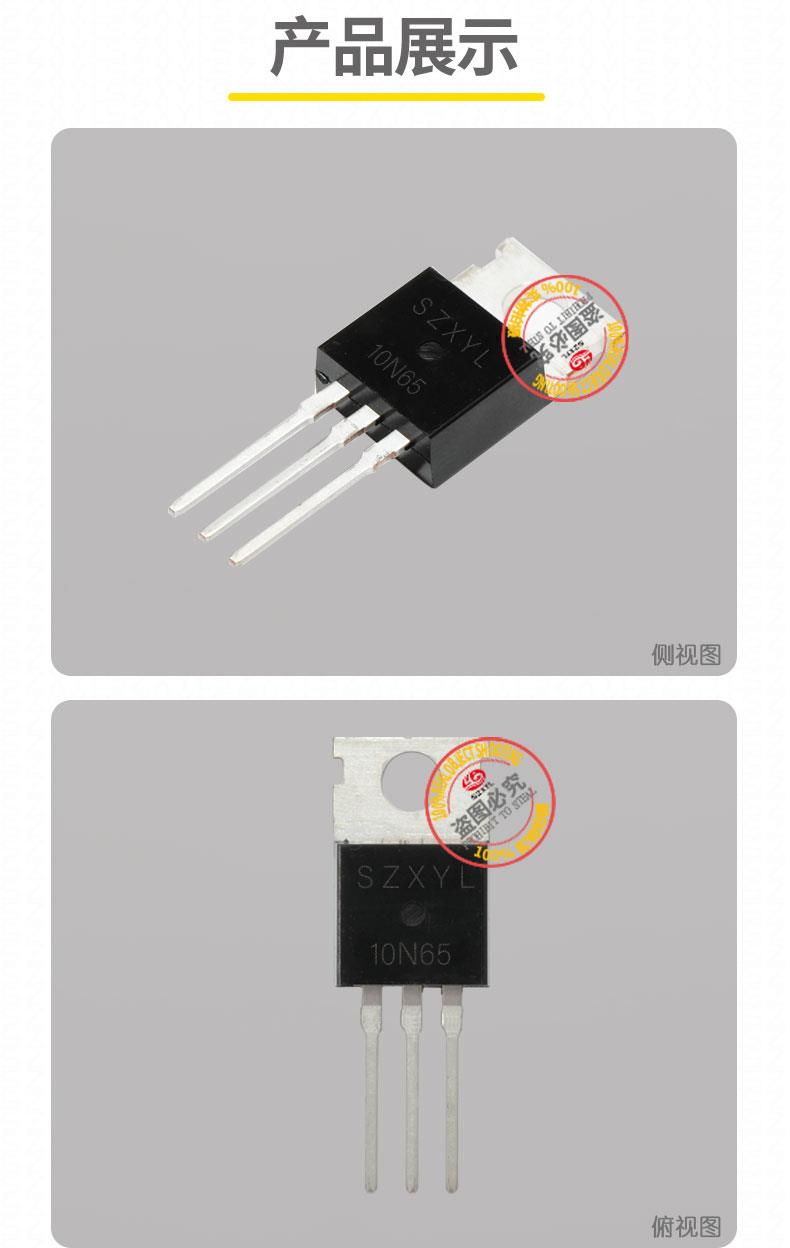

供应10N65 TO-220 N沟道 高压功率管

型号/规格:

10N65

品牌/商标:

SZXYL

封装形式:

TO-220

环保类别:

无铅环保型

安装方式:

直插式

包装方式:

盒装

功率特征:

中功率

产品信息

10N65 TO-220 的he心功能与技术特性

型号与封装:10N65 TO-220 是一款高压 N 沟道增强型功率 MOSFET,采用TO-220 双列直插封装,集成金属散热片,专为高压、高频开关电路设计。

其设计用于高效功率转换,支持快速导通 / 关断,广泛应用于开关电源、逆变器、电机驱动及工业控制等场景。

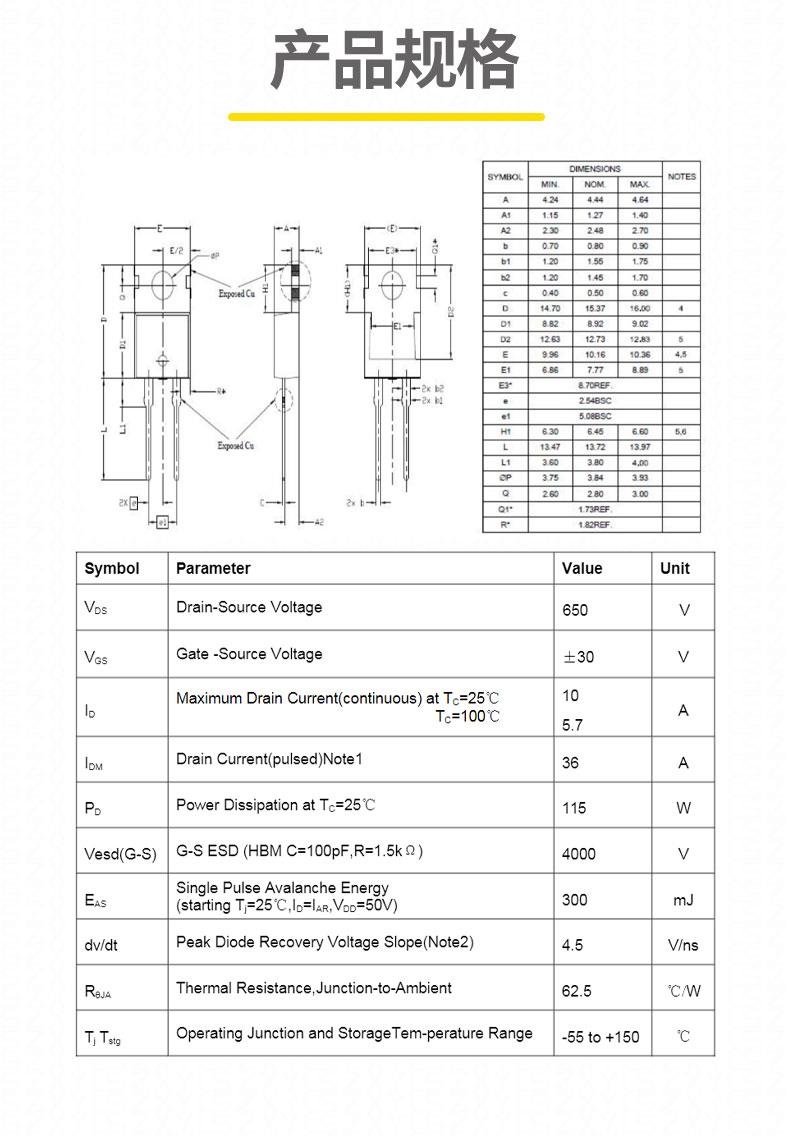

10N65 TO-220 的关键参数

  • 电压规格
    • 漏源击穿电压(VDS)650V
    • 栅源电压(VGS):?30V。
  • 电流规格
    • 连续漏极电流(ID)10A
    • 脉冲漏极电流(IDM)40A
  • 导通电阻(RDS (ON))
    • 典型值:0.7Ω~0.9Ω。
    • 温度特性:RDS (ON) 随结温升高而增大,需通过散热设计控制温升。
  • 开关特性
    • 栅极电荷(Qg):33nC~35nC,低电荷设计提升开关速度,降低驱动损耗。
    • 反向恢复时间(Trr):320ns。
  • 热特性
    • 结温(Tj):-55℃~%2B150℃。
    • 热阻(RθJC):≤1.5℃/W,结到环境热阻(RθJA):无散热器时约 60℃/W~80℃/W。

性能指标

  • 功率耗散(PD):65W,支持高功率密度设计。
  • 零栅极电压漏电流(IDSS):≤10μA。
  • 反向传输电容(Crss):≤5pF,降低开关损耗,提升 EMI 性能。

保护机制

  • 雪崩击穿保护:支持高能量瞬态电压吸收,确保器件可靠性。
  • 过流保护:内置限流特性,可承受短时脉冲电流。
  • 过热保护:通过散热片设计和强制风冷防止结温超限。

封装与散热设计

  • TO-220 封装特性
    • 引脚定义:3 脚分别为栅极(G)漏极(D) 和源极(S),金属散热片与漏极相连,需通过螺丝固定至散热器。
    • 散热优化
      • 使用导热硅脂增强封装与散热器接触,可降低结温 10%-20%。
      • 典型散热an例:在 220VAC 电压、10A 电流下,功耗约为 10A?0.8Ω=80W,需搭配面积≥50cm? 的铝制散热片或强制风冷。

10N65 TO-220 的应用场景与解决方案

  1. 开关电源与适配器
    • AC/DC 电源转换:作为 PFC电路或半桥 / 全桥拓扑的开关管,支持宽电压输入,输出功率可达 100W~300W。
    • LLC 谐振转换器:利用低 Crss 特性实现软开关,提升转换效率至 95% 以上,适用于服务器电源和工业设备。
  2. 电机驱动与控制
    • 单相电机调速:通过 PWM 信号控制电机速度,兼容 24V~220VAC 电压等级,适用于风扇、水泵、电动工具等设备。
    • 逆变器系统:作为纯正弦波逆变器的功率器件,支持电池供电转换为 220VAC 输出,应用于房车、储能电源等领域。
  3. 工业与汽车电子
    • 高压直流开关:控制高压直流母线的通断,用于电梯、光伏逆变器、充电桩等场景。
    • 汽车电源管理:发动机启动系统、车载充电器的功率转换,支持 - 40℃~%2B125℃宽温工作。
  4. 特殊功能扩展
    • 逻辑电平驱动:低阈值电压支持直接连接微控制器的 GPIO 输出,简化驱动电路设计。


    • 高 dv/dt 耐受:部分型号通过优化栅极结构,支持高电压变化率,减少或省略吸收电路,直接驱动感性负载。
