2N7000 SOT-23he心功能与特性

1. 电压与电流规格：
   • 漏源电压（Vdss）：60V，适用于宽范围电源系统。
   • 连续漏极电流（Id）：200mA，脉冲电流可达 2A，满足中小功率负载需求。
   • 栅源电压（Vgs）：?20V，兼容标准逻辑电平，无需额外驱动电路。
2. 导通与开关性能：
   • 导通电阻（Rds (on)）：典型值 5Ω，确保低功耗运行，适合电池供电设备。
   • 开关速度：开启 / 关闭时间约 10ns，支持高频开关应用。
   • 输入电容（Ciss）：50pF，降低驱动损耗，提升系统效率。

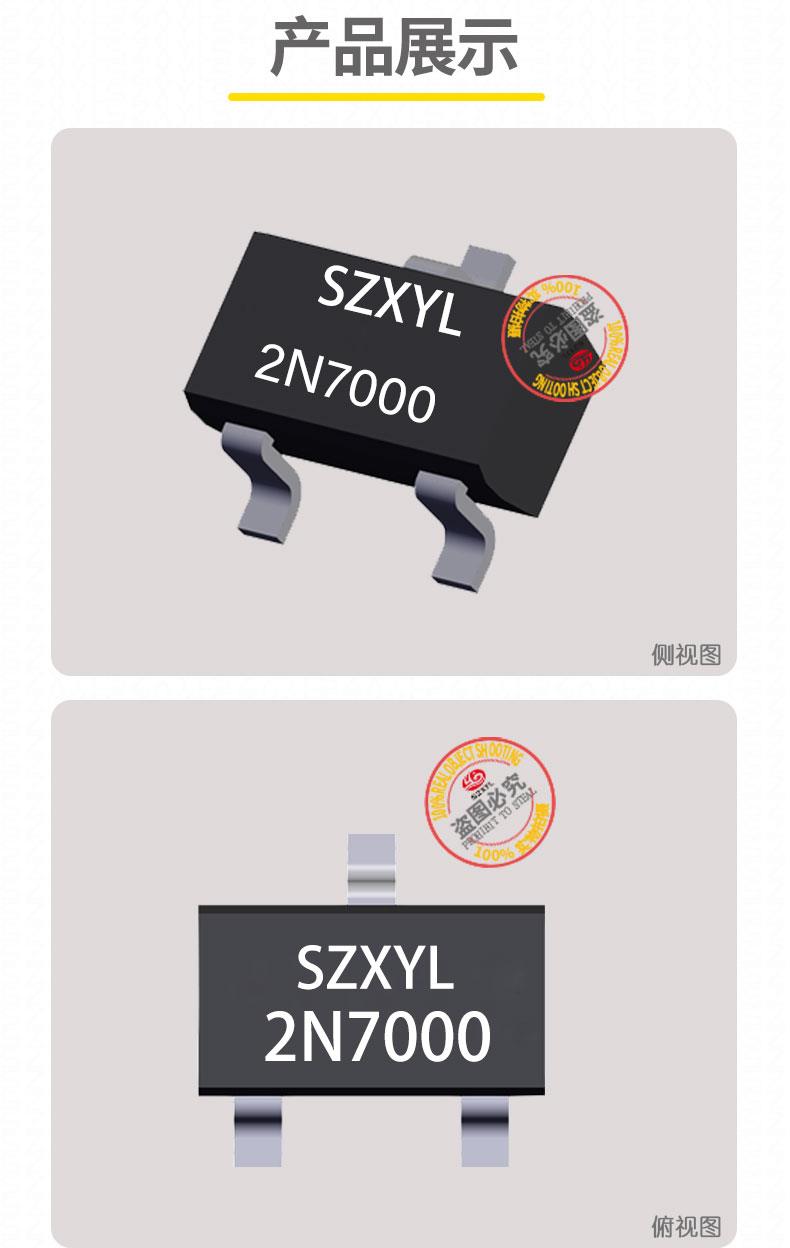

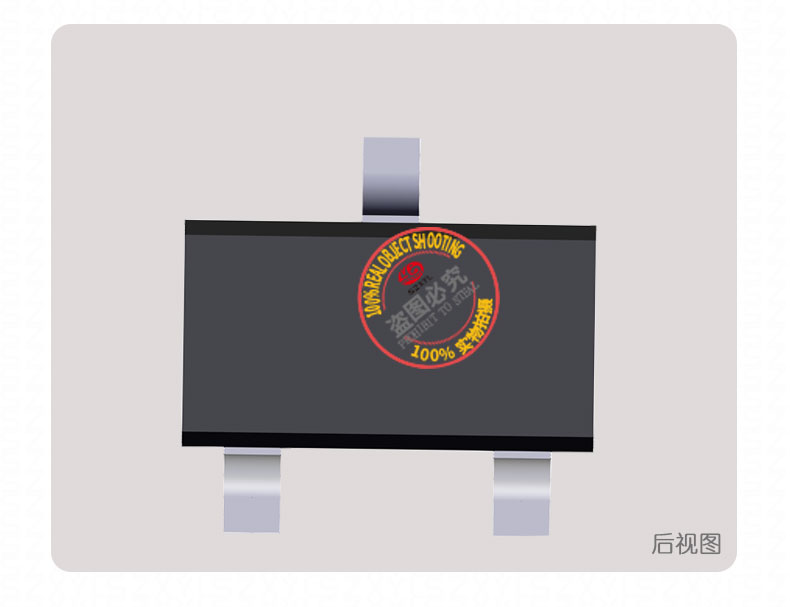

3. 封装与散热设计：
   • SOT-23 封装：尺寸仅 2.9mm?1.3mm?1.0mm，引脚间距 1.9mm，适用于高密度 PCB 布局；通过 底部散热焊盘 与 PCB 覆铜连接，提升散热效率。
   • 工作温度范围：-55?C 至 %2B 150?C，适应工业级环境；存储温度范围 - 55?C 至 %2B 150?C，确保长期可靠性。
4. 保护机制：
   • 内置体二极管：支持反向电流，简化电路设计。
   • 静电防护（ESD）：栅极 - 源极击穿电压 ?20V，降低静电损坏风险。
   • 过热与过流保护：通过热阻设计和脉冲电流限制，防止器件因异常工况损坏。

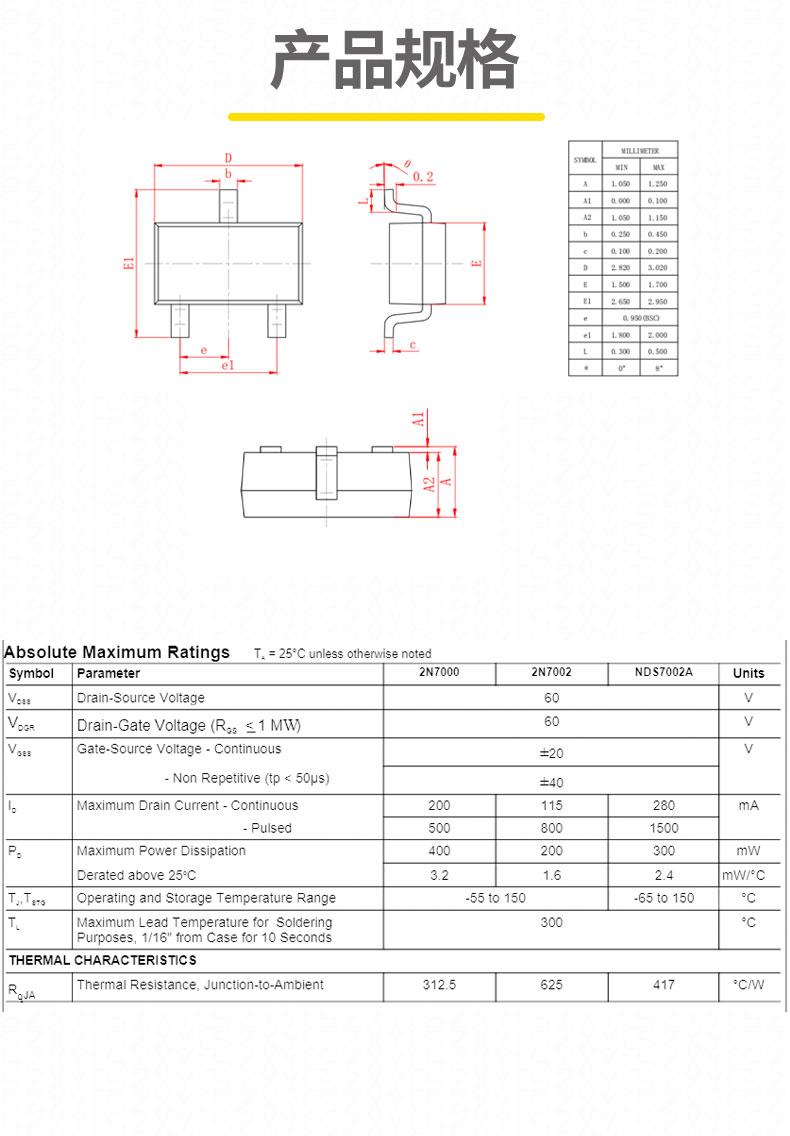

2N7000 SOT-23的技术参数与性能指标

2N7000 SOT-23的典型应用场景

1. 高密度电源管理与负载开关

• 便携式设备供电：在移动电源、TWS 耳机充电盒或智能手表中，作为锂电池保护电路的开关器件，利用低导通电阻（5Ω）降低待机功耗（<1μA），同时通过内置体二极管防止电池反接损坏。
• DC-DC 转换器：在降压 / 升压拓扑中作为同步整流开关，支持高频 PWM 控制，提升转换效率至 90% 以上；兼容 3.3V 微控制器直接驱动，无需电平转换电路。
• 传感器节点电源控制：在物联网传感器中，控制传感器的休眠与唤醒，利用快速开关特性实现 μA 级待机电流，延长电池寿命。

2. 信号处理与线性放大

• 射频前端开关
• 音频信号调理
• 逻辑电平转换

3. 工业与汽车电子辅助电路

• 汽车传感器接口
• 工业设备状态指示
• 电机与电磁阀驱动

4. 消费电子与家电智能化

• 智能家居控制
• 白色家电低功耗设计
• 可穿戴设备扩展接口
