供应3N80 TO-220 800V3A N沟道场效应管

型号/规格:

3N80

品牌/商标:

SZXYL

封装形式:

TO-220

环保类别:

无铅环保型

安装方式:

直插式

包装方式:

盒装

功率特征:

中功率

产品信息

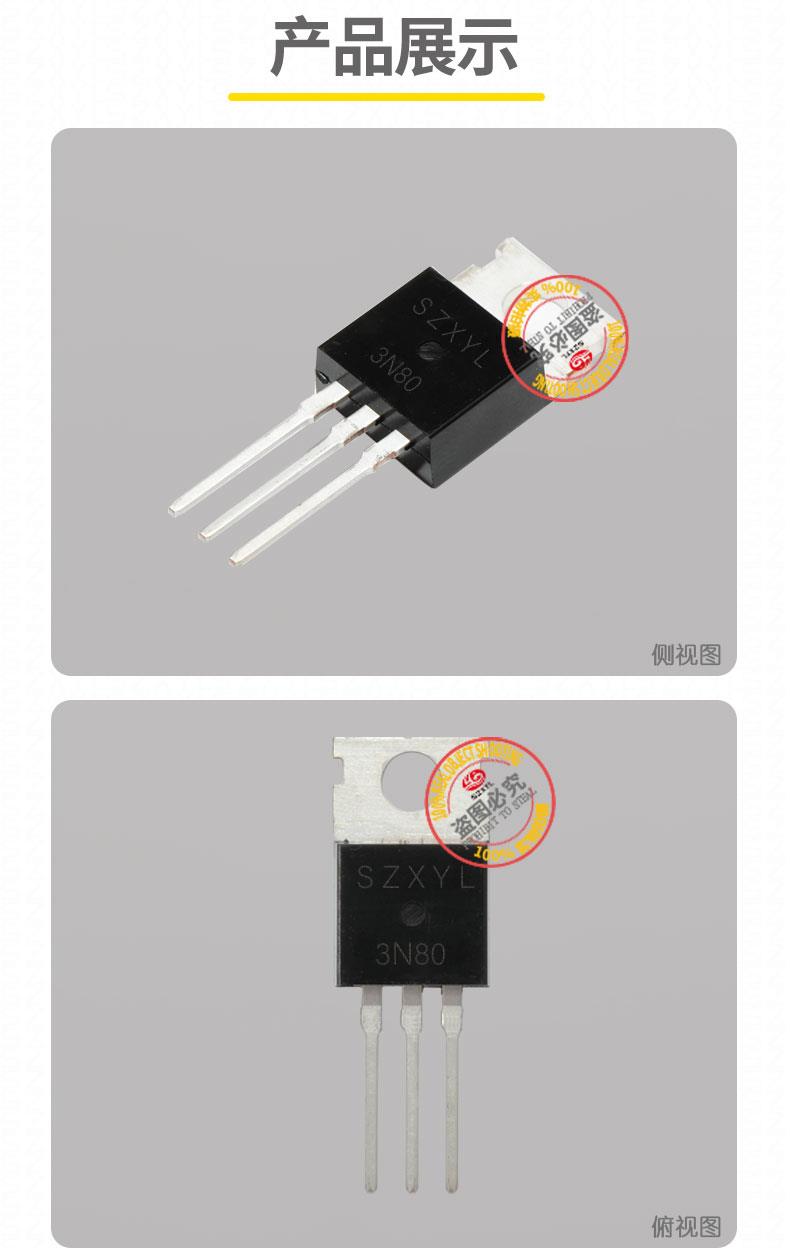

3N80 TO-220

一、3N80 TO-220的he心功能与技术优势

高电压与大电流能力

  • 漏源电压(Vdss)800V,适用于高压开关电源、逆变器及工业控制电路。
  • 连续漏极电流(Id)3A(25℃时),脉冲电流可达 10A,满足短时峰值负载需求。
  • 导通电阻(Rds (on))
    • 典型值 3.8Ω
    • 温度特性:Rds (on) 随结温升高而增大,需在设计中预留裕量。

快速开关与低损耗设计

  • 栅极电荷(Qg):典型值 19nC,支持高频 PWM 应用,降低驱动损耗。
  • 反向传输电容(Crss):11pF(典型值),减少米勒效应干扰,提升开关速度。
  • dv/dt 能力:4.5V/ns,抑制电压尖峰,增强电路稳定性。

全功能保护机制

  • 雪崩能量(Eas):170mJ,耐受感性负载的瞬态电压冲击。
  • 过热保护:结温(Tj)≤150℃时自动限制功耗,防止热失控。
  • 反向电流保护:内置体二极管,支持续流功能(如电机驱动电路)。

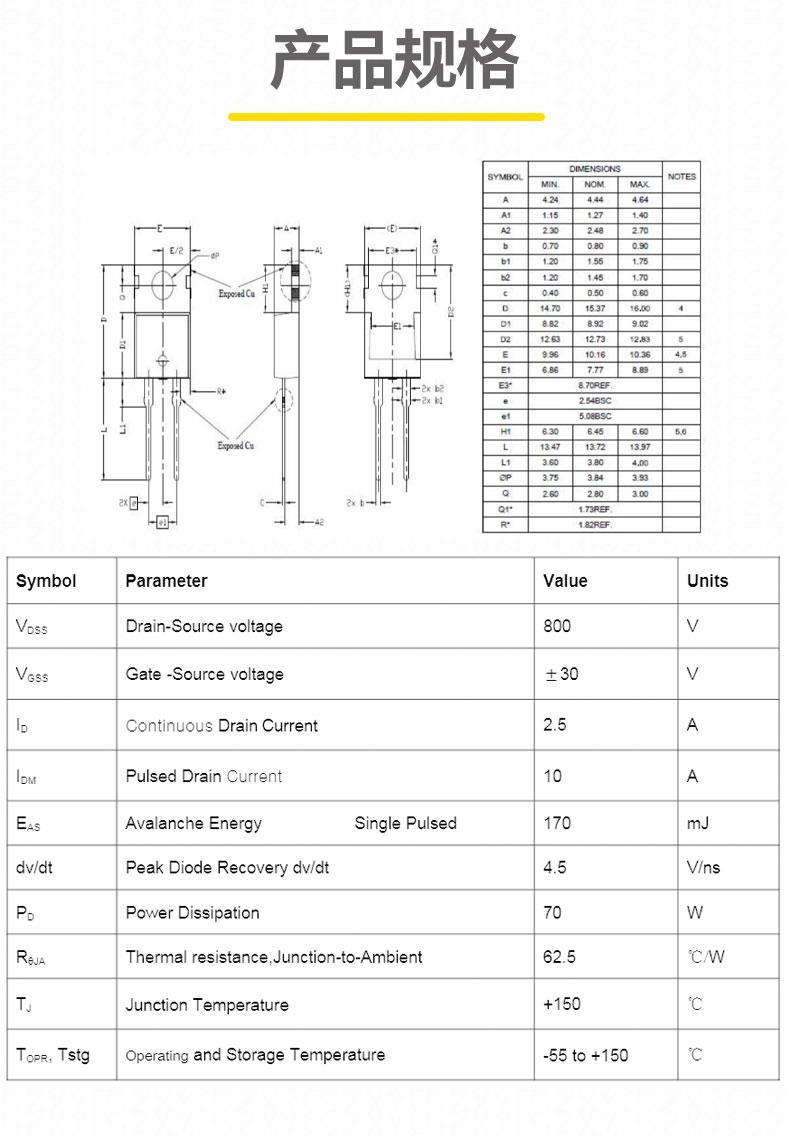

二、3N80 TO-220的关键技术参数表

属性项参数描述
封装形式TO-220 直插式,带金属散热片,支持高效散热(RθJA=62.5℃/W,RθJC=1.78℃/W)
栅源电压(Vgs)?30V,支持逻辑电平驱动(5V/3.3V 系统需外部上拉电阻)
阈值电压(Vgs (th))3-5V(典型值 3.75V),确保可靠导通与关断
输入电容(Ciss)485pF(典型值),影响驱动电路设计(需匹配栅极电阻与驱动芯片)
输出电容(Coss)57pF(典型值),降低输出端高频噪声
工作温度范围-55℃~%2B150℃,存储温度 - 65℃~%2B150℃
ESD 防护能力?2kV(接触放电)
焊接温度300℃(10 秒内),兼容波峰焊与回流焊工艺

三、3N80 TO-220的封装与应用场景

封装特性

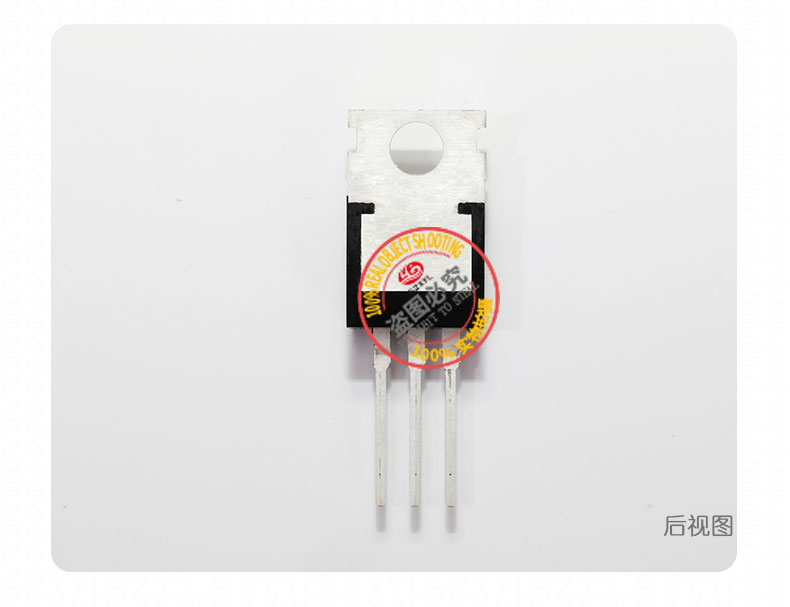

  • 物理设计:TO-220 封装为直插式,金属散热片直接连接漏极(D),支持大电流场景下的高效散热。
  • 引脚布局:标准三端设计(G 栅极、D 漏极、S 源极),兼容传统功率器件的 PCB 布局,便于替代升级。
  • 散热优化
    • 功耗计算示例:Vds=500V,Id=3A,Rds (on)=3.8Ω 时,导通损耗为 3??3.8=34.2W,需通过散热片将结温控制在≤150℃。
    • PCB 建议:采用 70μm 铜箔厚度,漏极走线宽度≥3mm,源极大面积铺铜降低阻抗。

3N80 TO-220的典型应用领域

  1. 开关电源与逆变器
    • AC-DC 转换:作为 PFC 电路或半桥拓扑的开关管,支持 800V 母线电压。
    • DC-DC 升压 / 降压:如将 12V 输入转换为 48V 输出,适用于工业设备与通信基站。
  2. 电机驱动与工业控制
    • 高压电机控制:驱动步进电机或无刷直流电机(如 300V 供电系统),利用内置体二极管实现续流。
    • 工业自动化:PLC 电源模块、伺服驱动器的高压侧开关,耐受电压瞬变与电磁干扰。
  3. 汽车电子(需车规ren证型号)
    • 车载逆变器:将 12V/24V 电池转换为 220V 交流电,为车载电器供电。
    • 高压辅助系统:如电动车 OBC(车载充电机)、DC-DC 转换器,需通过 AEC-Q101 ren证。
  4. 高压测试与脉冲电路
    • 高压发生器:产生数千伏脉冲信号,用于绝缘测试或医疗设备。


    • 激光驱动:作为 Q 开关的高压开关元件,支持 ns 级快速响应。
