供应4N80 TO-220 800V/4A 高压功率场效应管

型号/规格:

4N80

品牌/商标:

SZXYL

封装形式:

TO-220

环保类别:

无铅环保型

安装方式:

直插式

包装方式:

盒装

功率特征:

中功率

产品信息

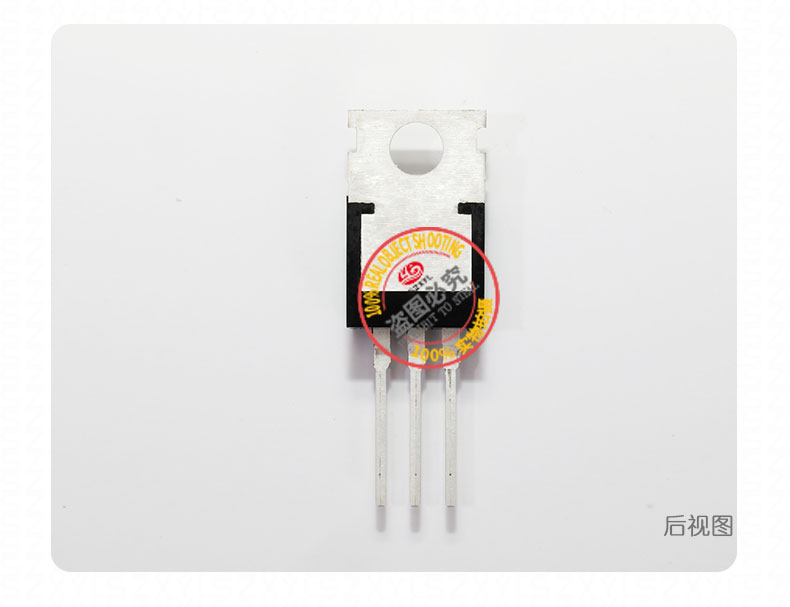

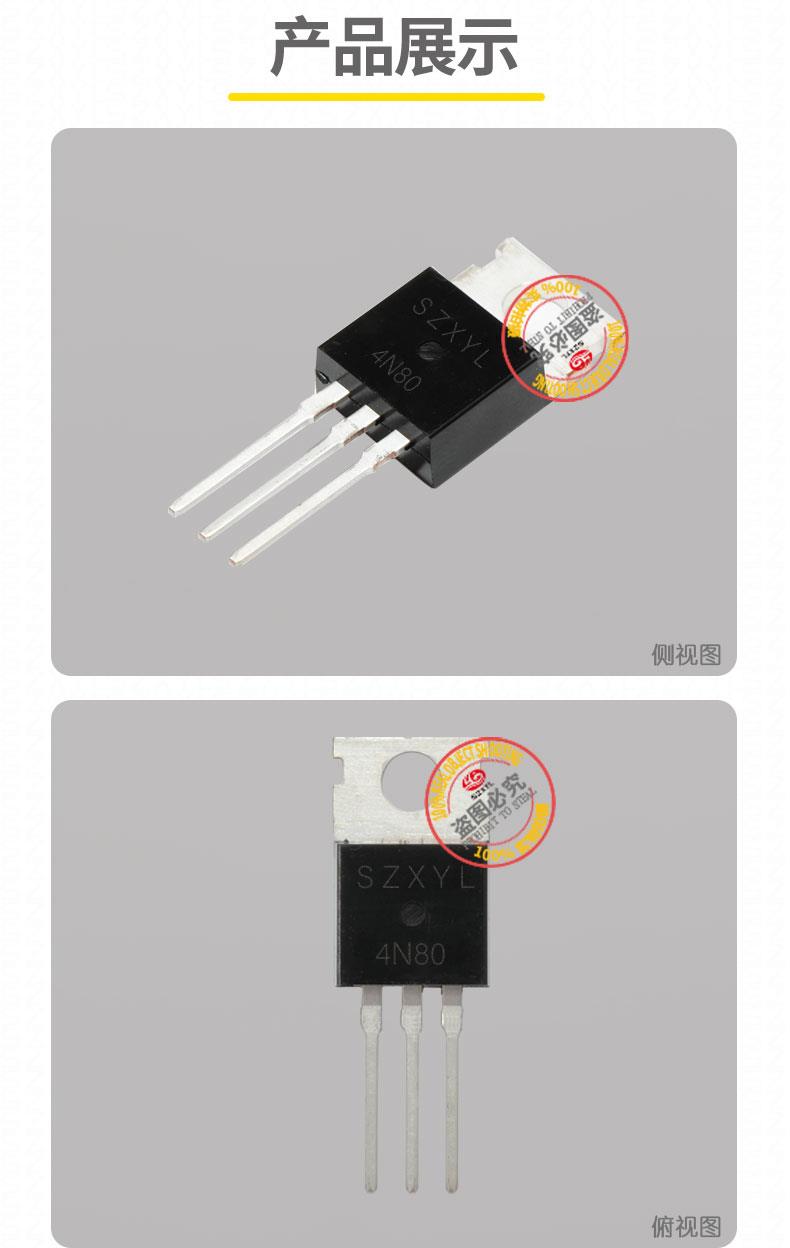

4N80 TO-220

一、4N80 TO-220的he心功能与技术优势

高压与大电流处理能力

  • 漏源电压(Vdss)650V,适用于高压开关电源、逆变器及工业控制电路,可耐受电网波动与感性负载瞬态冲击。
  • 连续漏极电流(Id)4A(25℃时),脉冲电流可达 16A,满足短时峰值负载需求。
  • 导通电阻(Rds (on))
    • 典型值 2.1Ω~2.5Ω(Vgs=10V 时),具体取决于厂商与工艺。
    • 温度特性:Rds (on) 随结温升高而增大,设计时需预留 20% 裕量。

高频低损耗设计

  • 栅极电荷(Qg):典型值14nC~75nC,支持 20kHz 以上高频 PWM 应用,显著降低驱动损耗。
  • 反向传输电容(Crss)8pF(典型值),减少米勒效应干扰,提升开关速度(上升 / 下降时间 < 50ns)。
  • dv/dt 耐受能力:≥4.5V/ns,抑制电压尖峰,增强电路稳定性。

全功能保护机制

  • 雪崩能量(Eas):典型值180mJ~276mJ,耐受感性负载的瞬态电压冲击。
  • 过热保护:结温(Tj)≥150℃时自动限制功耗,温度降低后恢复,避免热失控。
  • 反向电流保护:内置体二极管,支持续流功能。

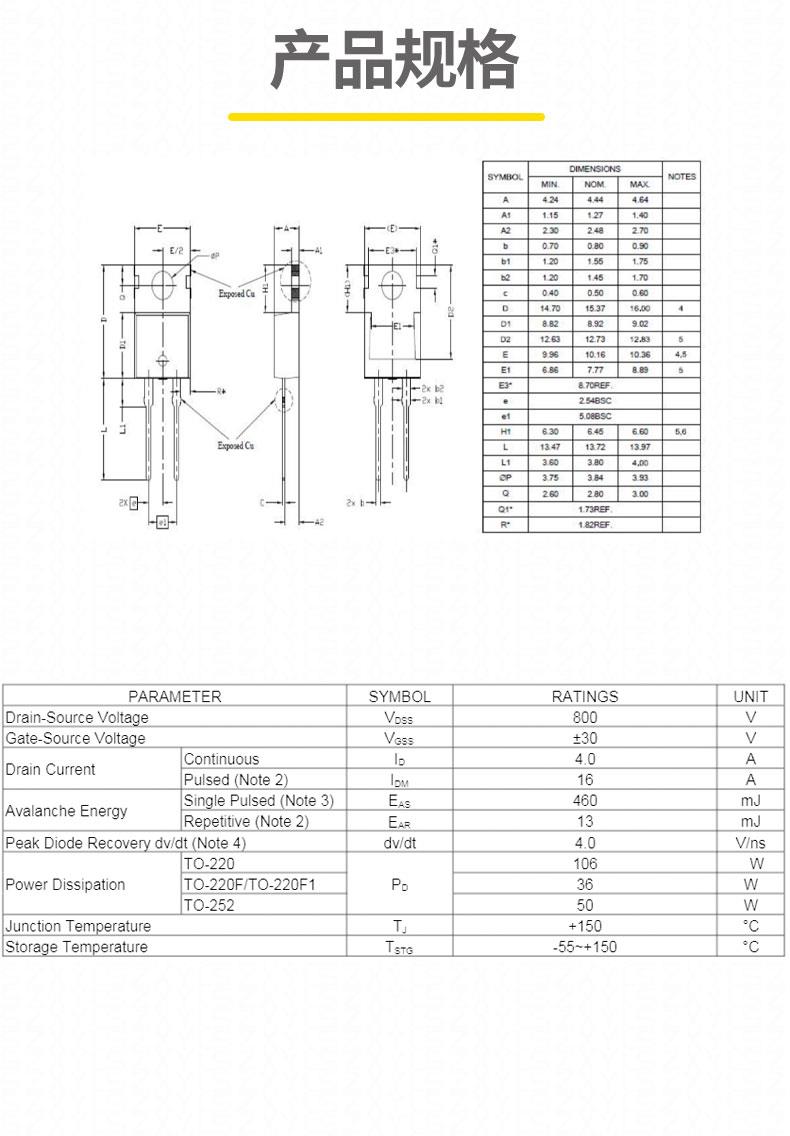

二、4N80 TO-220关键技术参数表

属性项参数描述
封装形式TO-220 直插式,带金属散热片,支持高效散热
栅源电压(Vgs)?30V,兼容逻辑电平驱动(5V/3.3V 系统需外部上拉电阻)
阈值电压(Vgs (th))2-4V(典型值 3.5V),确保可靠导通与关断
输入电容(Ciss)485-615pF(典型值),影响驱动电路设计(需匹配栅极电阻与驱动芯片)
输出电容(Coss)57-66pF(典型值),降低输出端高频噪声
工作温度范围-55℃~%2B150℃(工业级标准),存储温度 - 65℃~%2B150℃
ESD 防护能力?2kV(接触放电),符合行业标准
焊接温度300℃(10 秒内),兼容波峰焊与回流焊工艺

三、4N80 TO-220封装与应用场景

封装特性

  • 物理设计:TO-220 封装为直插式,金属散热片直接连接漏极(D),支持大电流场景下的高效散热。
  • 引脚布局:标准三端设计(G 栅极、D 漏极、S 源极),兼容传统功率器件的 PCB 布局,便于替代升级。
  • 散热优化
    • 功耗计算示例:Vds=400V,Id=4A,Rds (on)=2.2Ω 时,导通损耗为 4??2.2=35.2W,需通过散热片将结温控制在≤150℃。
    • PCB 建议:采用 70μm 铜箔厚度,漏极走线宽度≥3mm,源极大面积铺铜降低阻抗。

4N80 TO-220典型应用领域


  1. 开关电源与逆变器
    • AC-DC 转换:作为 PFC 电路或半桥拓扑的开关管,支持 650V 母线电压。
    • DC-DC 升压 / 降压:如将 12V 输入转换为 48V 输出,适用于通信基站、储能设备。
  2. 电机驱动与工业控制
    • 高压电机控制:驱动步进电机或无刷直流电机,利用内置体二极管实现续流。
    • 工业自动化:PLC 电源模块、伺服驱动器的高压侧开关,耐受电压瞬变与电磁干扰。
  3. 汽车电子
    • 车载逆变器:将 12V/24V 电池转换为 220V 交流电,为车载电器供电。
    • 高压辅助系统:如电动车 OBC、DC-DC 转换器,需通过 AEC-Q101 ren证。
  4. 高压测试与脉冲电路
    • 高压发生器:产生数千伏脉冲信号,用于绝缘测试或医疗设备。
    • 激光驱动:作为 Q 开关的高压开关元件,支持 ns 级快速响应。
