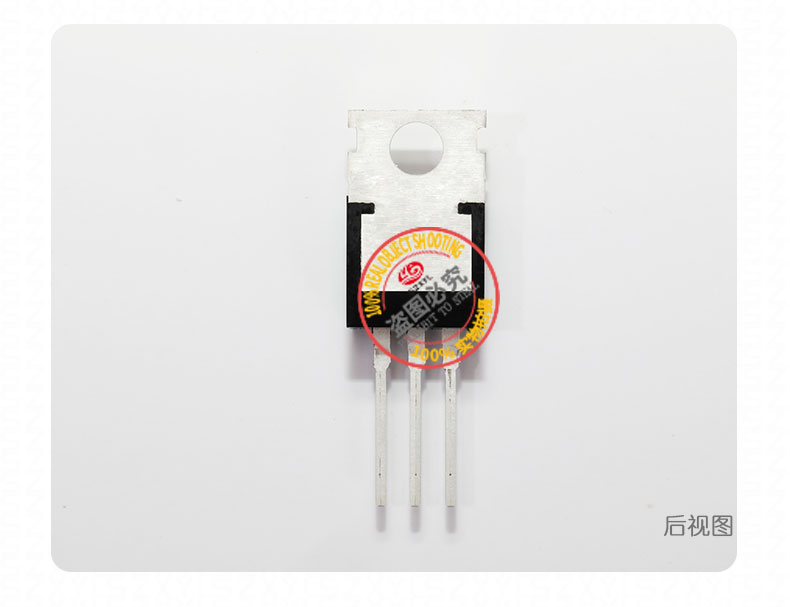

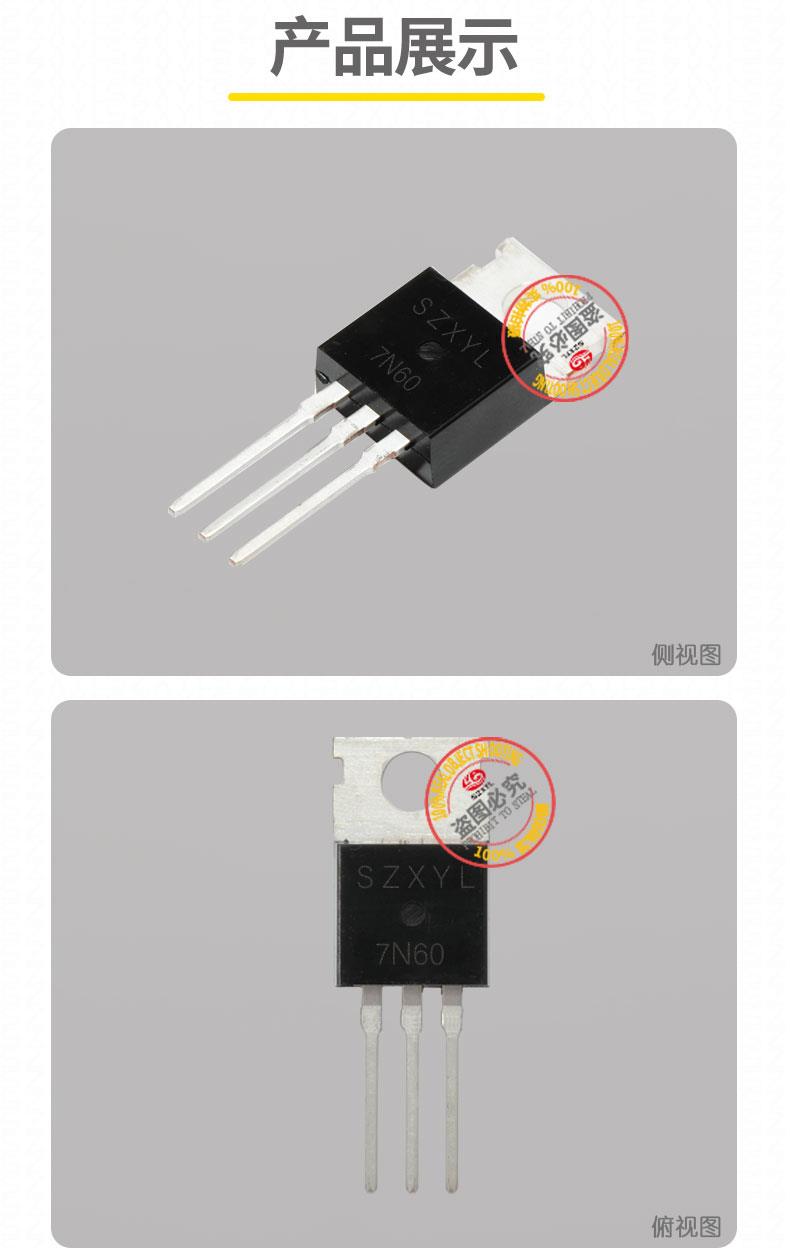

供应7N60 TO-220封装 600V/7A N沟道MOSFET

型号/规格:

7N60

品牌/商标:

SZXYL

封装形式:

TO-220

环保类别:

无铅环保型

安装方式:

直插式

包装方式:

盒装

功率特征:

中功率

产品信息

7N60 TO-220he心产品标题

7N60 TO-220 N 沟道高压 MOSFET|600V 耐压|7A 连续电流|低至 0.85Ω 导通电阻|TO-220 直插封装

二、7N60 TO-220的he心功能与技术优势

高压大电流处理能力

  • 漏源电压(Vdss)600V,适用于高压开关电源、逆变器及工业控制电路,可耐受电网波动与感性负载瞬态冲击。
  • 连续漏极电流(Id)7A(25℃时),脉冲电流可达 28A,满足大电流负载需求。
  • 导通电阻(Rds (on))
    • 典型值 0.85Ω~1.2Ω(Vgs=10V 时)。
    • 温度特性:Rds (on) 随结温升高而增大,设计时需预留 20% 裕量。

高频低损耗设计

  • 栅极电荷(Qg):典型值25nC~38nC,支持 20kHz 以上高频 PWM 应用,降低驱动损耗。
  • 反向传输电容(Crss)6pF~10pF(典型值),减少米勒效应干扰,提升开关速度。
  • dv/dt 耐受能力:≥5V/ns,抑制电压尖峰,增强电路稳定性。

全功能保护机制

  • 雪崩能量(Eas):典型值280mJ~350mJ,耐受感性负载的瞬态电压冲击。
  • 过热保护:结温(Tj)≥150℃时自动限制功耗,温度降低后恢复,避免热失控。
  • 反向电流保护:内置体二极管,支持续流功能。

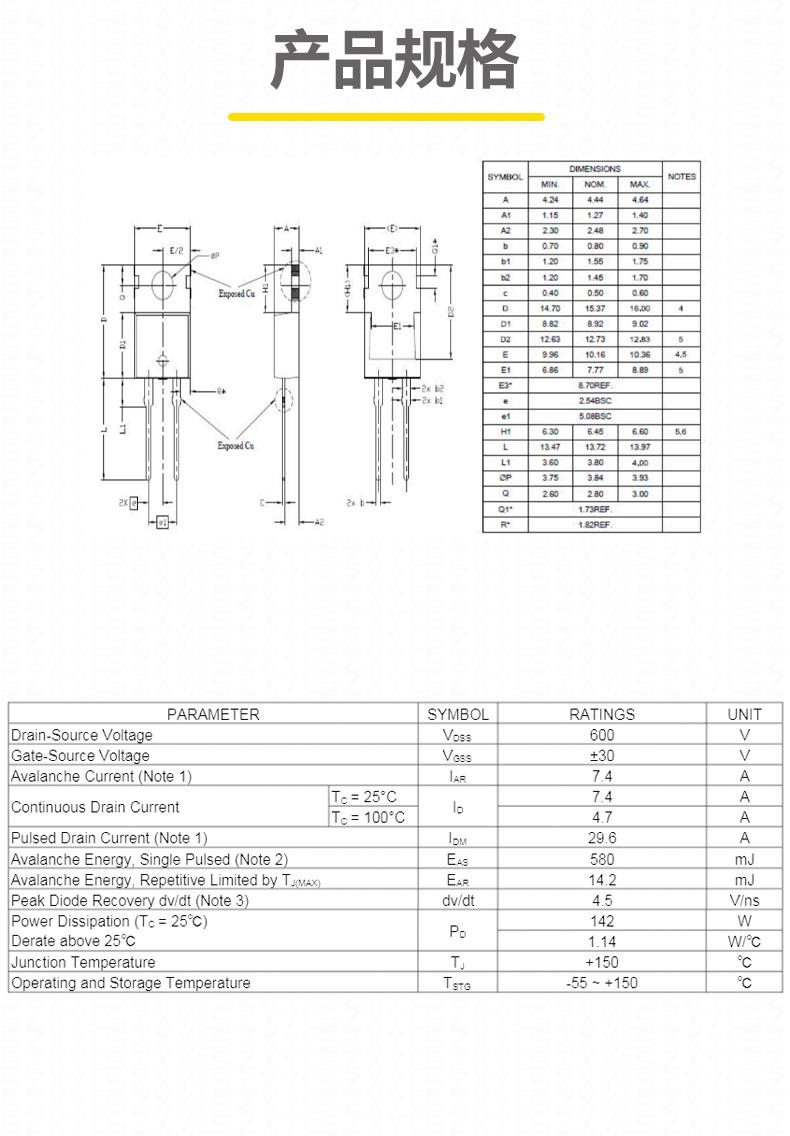

三、7N60 TO-220的关键技术参数表

属性项参数描述
封装形式TO-220 直插式,带金属散热片,散热参数:RθJA=55℃/W,RθJC=0.8℃/W
栅源电压(Vgs)?30V,兼容逻辑电平驱动
阈值电压(Vgs (th))2-4V,确保可靠导通与关断
输入电容(Ciss)680-850pF,影响驱动电路设计
输出电容(Coss)50-60pF,降低输出端高频噪声
工作温度范围-55℃~%2B150℃,存储温度 - 65℃~%2B150℃
ESD 防护能力?2kV,符合行业标准
焊接温度300℃,兼容波峰焊与回流焊工艺

四、7N60 TO-220的封装与应用场景

封装特性

  • 物理设计:TO-220 封装为直插式,金属散热片直接连接漏极(D),支持大电流场景下的高效散热。
  • 引脚布局:标准三端设计(G 栅极、D 漏极、S 源极),兼容传统功率器件的 PCB 布局,便于替代升级。
  • 散热优化
    • 功耗计算示例:Vds=400V,Id=7A,Rds (on)=0.85Ω 时,导通损耗为 7??0.85=41.65W,需通过散热片将结温控制在≤150℃。
    • PCB 建议:漏极走线宽度≥4mm,源极大面积铺铜,采用 70μm 铜箔提升散热效率。

7N60 TO-220的典型应用领域

  1. 开关电源与逆变器
    • AC-DC 转换:作为 PFC 电路或半桥拓扑的开关管,支持 600V 母线电压。
    • DC-DC 升压 / 降压:如将 48V 输入转换为 300V 输出,适用于储能变流器、激光驱动电源。
  2. 电机驱动与工业控制
    • 高压伺服电机控制:驱动 300V 供电的无刷直流电机,利用内置体二极管实现续流。
    • 工业自动化:PLC 电源模块、高压电磁阀驱动,耐受电压瞬变与电磁干扰。
  3. 汽车电子
    • 车载逆变器:将 48V 电池转换为 220V 交流电,为车载设备供电。
    • 电动车 OBC:作为高压侧开关,需通过 AEC-Q101 ren证。
  4. 电池管理与储能系统
    • 锂电池保护板:大电流充放电控制,支持 7A 连续电流。
    • 太阳能逆变器:DC-AC 转换的功率开关,提升能量转换效率。
