一、2SK3018 SOT-23的he心产品标题

二、2SK3018 SOT-23的he心功能与技术优势

低压高效开关性能

• 漏源电压（Vdss）：30V，适用于 5V/3.3V 电源管理、信号切换及低电压驱动电路，可耐受电源波动与负载瞬态冲击。
• 连续漏极电流（Id）：100mA（25℃时），脉冲电流可达 400mA，满足短时峰值负载需求。
• 导通电阻（Rds (on)）：
  • 典型值 8mΩ，zui大值 13Ω，具体取决于厂商工艺。
  • 温度特性：Rds (on) 随结温升高而增大，设计时需预留 15% 裕量。

低电压驱动与快速开关

• 栅极阈值电压（Vgs (th)）：0.8-1.5V（典型值 1.5V），支持2.5V 逻辑电平直接驱动（无需外部上拉），兼容 MCU、FPGA 等数字控制器的 I/O 信号。
• 栅极电荷（Qg）：典型值13nC（输入电容 Ciss=13pF，），支持100kHz 以上高频 PWM 应用，降低驱动损耗。
• 反向传输电容（Crss）：4pF（典型值），减少米勒效应干扰，提升开关速度（上升 / 下降时间 < 40ns，）。

全功能保护机制

• 过压保护：栅源电压（Vgs）?20V 耐受能力，避免静电或驱动信号异常导致的损坏。
• 过热保护：结温（Tj）≥150℃时自动限制功耗，温度降低后恢复，适用于无散热片的紧凑设计。
• 反向电流保护：内置体二极管，支持续流功能。

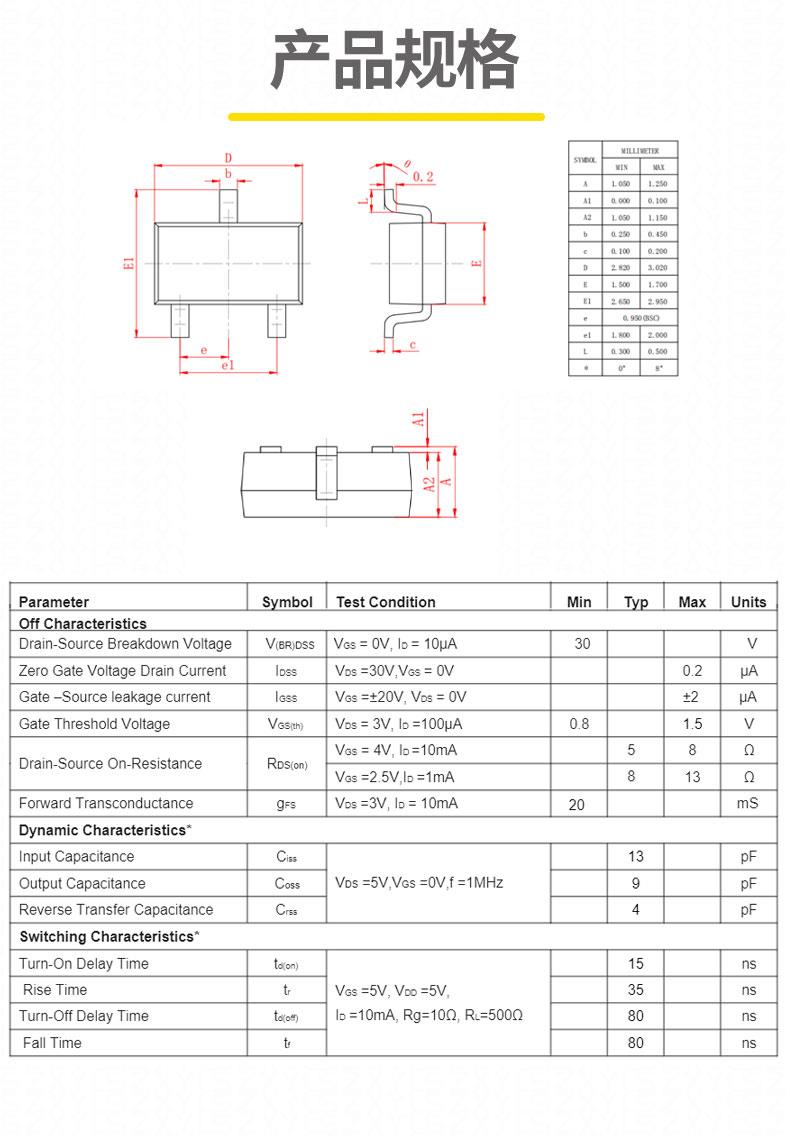

三、2SK3018 SOT-23的关键技术参数表

四、2SK3018 SOT-23的封装与应用场景

封装特性

• 物理设计：
  • SOT-23 微型封装：三引脚布局（G 栅极、D 漏极、S 源极），占用 PCB 面积仅 4.2mm?，适用于可穿戴设备、蓝牙耳机等空间受限场景。
  • 散热优化：
    • 热阻参数：RθJA=150℃/W，通过 PCB 大面积铺铜可降低至≤100℃/W。
    • 功耗计算示例：Vds=5V，Id=100mA，Rds (on)=10Ω 时，导通损耗为 0.1??10=0.1W，自然冷却即可满足需求。

2SK3018 SOT-23的典型应用领域

1. 电源管理与信号切换：
   • LDO 线性稳压器：作为旁路开关或负载开关，实现电源路径管理。
   • DC-DC 转换器：同步整流电路中的续流开关，提升轻载效率。
   • 电平转换：在 3.3V 与 5V 系统间实现信号双向传输，避免逻辑电平冲突。
2. 便携式电子设备：
   • 可穿戴设备：驱动振动马达、LED 指示灯或传感器电源开关。
   • 智能家居：控制低电压继电器、传感器节点的电源通断。
3. 消费电子与物联网：
   • 无线模块：作为射频前端的偏置开关，利用低 Crss 特性减少信号干扰。
   • 电池保护：锂电池过流保护电路中的主开关，支持 100mA 连续电流。
4. 工业与汽车电子（需车规ren证型号）：
   • 传感器接口：驱动高压侧开关，需通过 AEC-Q101 ren证。
